4路灯光控制模块

频率更高不伤眼 | MOS管更加稳定

一、产品介绍1、产品概述DAM04-LAMP是一款专用的4路调光模块，采用MOS管形式进行输出不同占空比的周期信号以实现电压的调节，可实现调光、调压、调速功能。

应用行业：智慧城市/智慧楼宇通道数量：4路联网方式：RS232/RS485

技术手册在线购买

概述特点性能参数相关下载订购方式视频教程常见问题技术应用系列产品

一、产品介绍

1、产品概述

DAM04-LAMP是一款专用的4路调光模块，采用MOS管形式进行输出不同占空比的周期信号以实现电压的调节，可实现调光、调压、调速功能。上位机可使用485通讯进行控制设备，实现家居灯光明暗、颜色变化等功能。

2、产品特点

DC7-30V直流供电;

RS485/RS232通讯控制;

30V10A负载电流设计;

0.01Hz~10000H宽频输出;

10000级占空比调节;

支持RGB565调色输出

支持标准Modbus RTU/TCP/ASCII协议;

可以设置0-255个设备地址，通过软件设置。

3、产品功能

4路MOS管输出;

7~30V 10A/路负载设计;

RS485通讯控制;

支持波特率：2400,4800,9600,19200,38400,115200(可以通过软件修改，默认9600);

4、版本说明

版本	RGB565	RS485	RS232
JYDAM04-LAMP-RS232	●		●
JYDAM04-LAMP-RS485	●	●

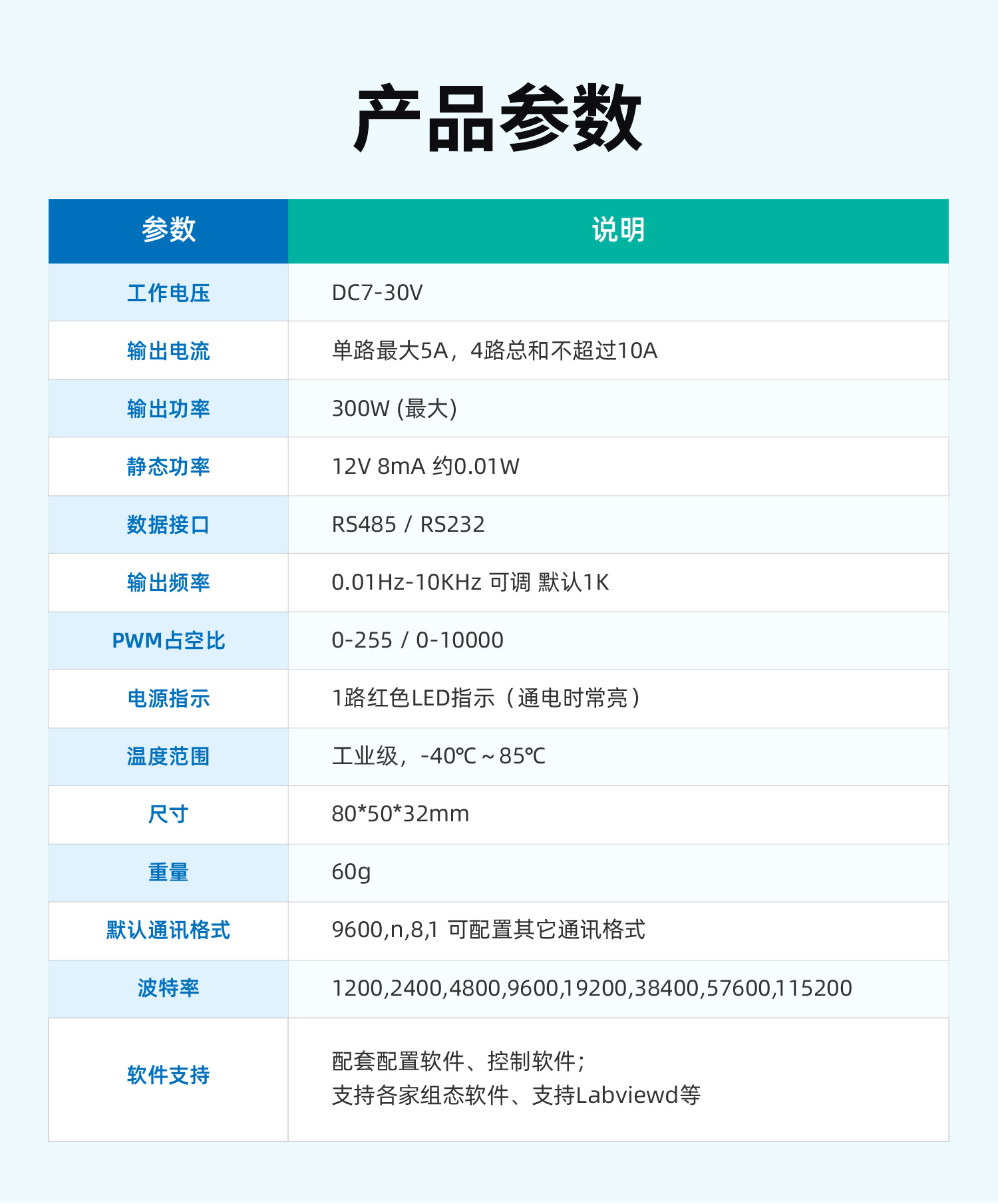

二、主要参数

参数	说明
工作电压	DC7-30V
输出电流	单路最大5A，4路总和不超过10A
输出功率	300W (最大)
静态功率	12V 8mA 约0.01W
数据接口	RS485 / RS232
输出频率	0.01Hz-10KHz 可调默认1K
PWM占空比	0-255 / 0-10000
电源指示	1路红色LED指示（通电时常亮）

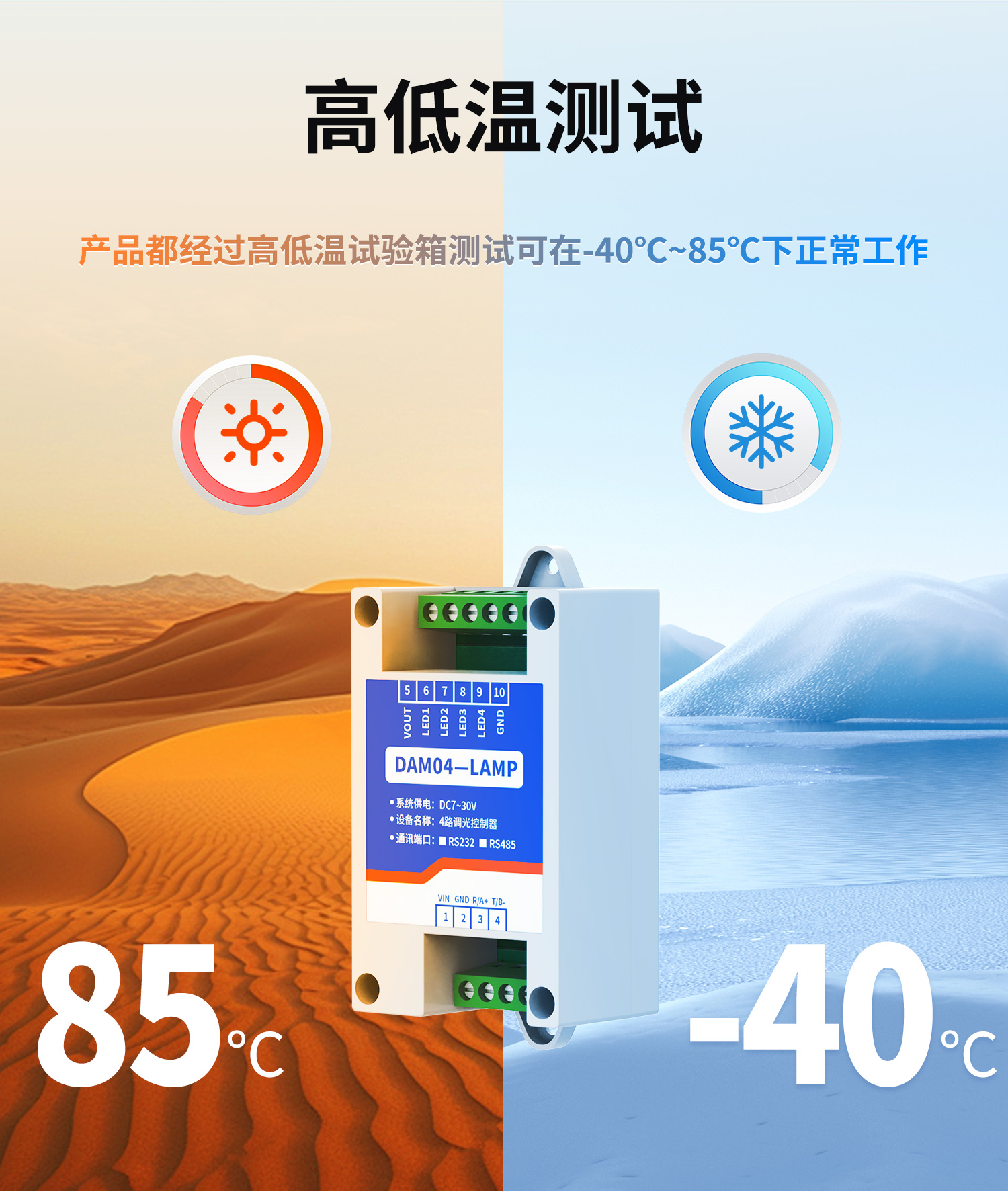

温度范围	工业级，-40℃～85℃

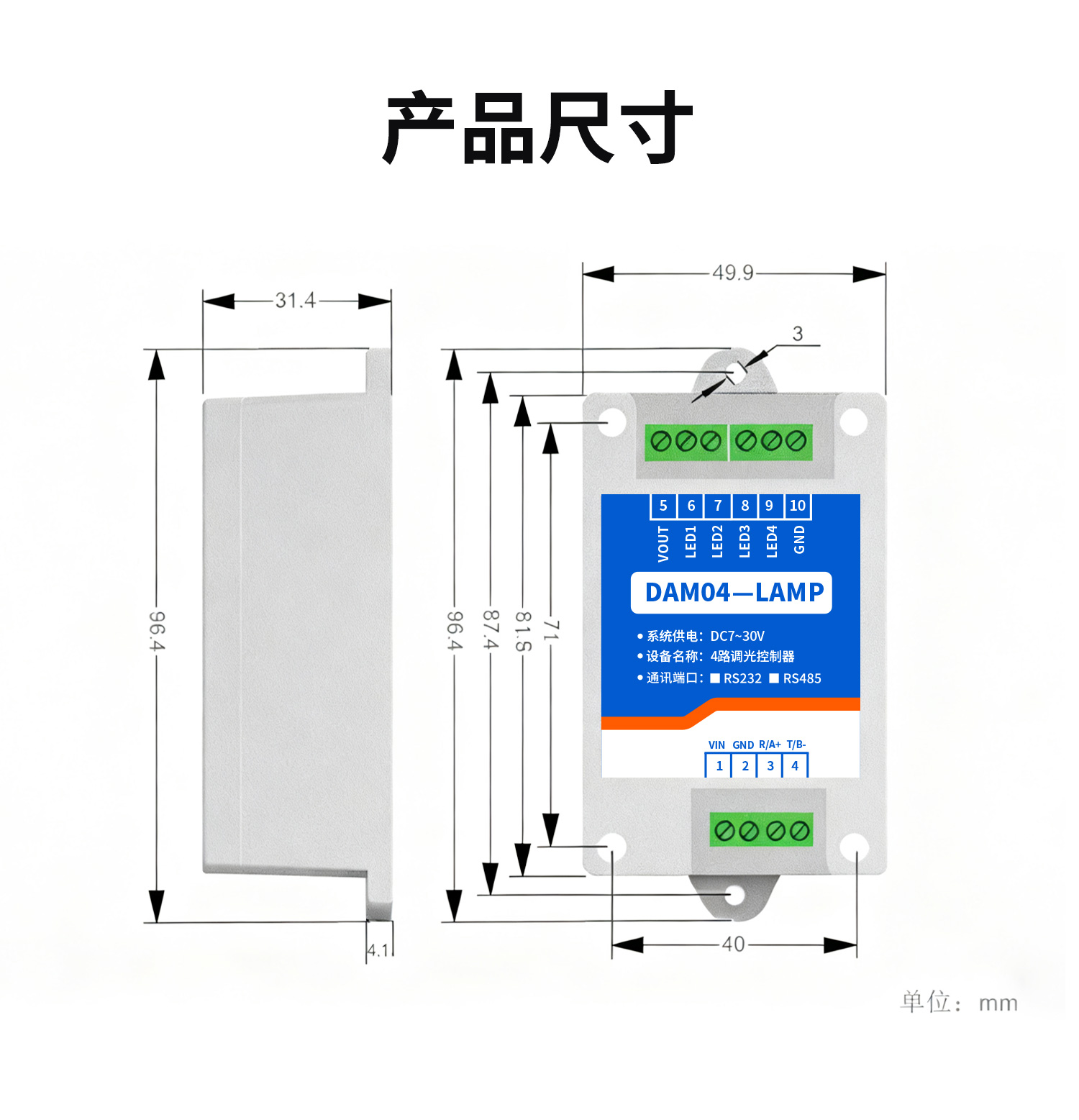

尺寸	805032mm
重量	60g
默认通讯格式	9600,n,8,1 可配置其它通讯格式
波特率	2400,4800,9600,19200,38400,115200
软件支持	配套配置软件、控制软件；支持各家组态软件、支持Labviewd等

三、安装使用说明

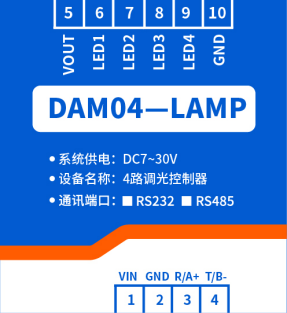

1、引脚说明

功能	序号	引脚	说明
供电DC7-30V	1	VIN	电源正极
供电DC7-30V	2	GND	电源负极
通讯	3	R	232通讯RX接口
	4	T	232通讯TX接口
	3	A+	485通讯A接口
	4	B-	485通讯B接口
调光输出	5	VOUT	电源正极输出
	6	LED1	第一路调光输出
	7	LED2	第二路调光输出
	8	LED3	第三路调光输出
	9	LED4	第四路模拟量输入信号正
	10	GND	电源负极

2、通讯接线说明

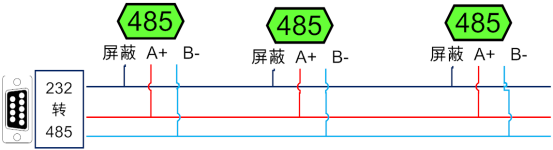

1)、RS485级联接线方式

电脑自带的串口一般是RS232，需要配232-485转换器(工业环境建议使用有源带隔离的转换器)，转换后RS485为A、B两线，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

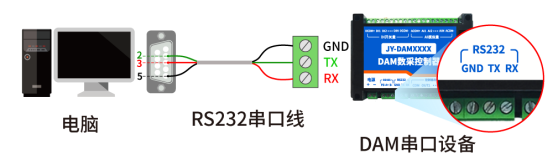

2)、RS232接线

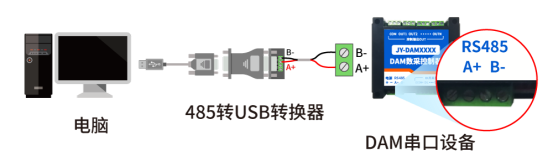

3)、USB转485接线

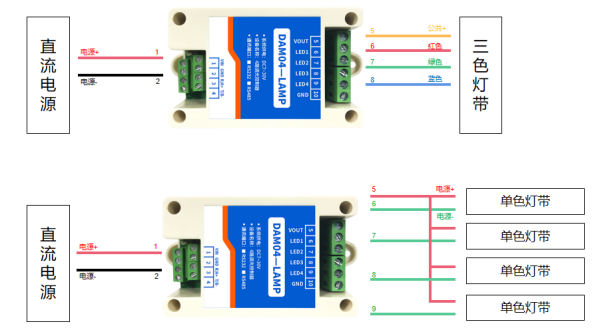

3、LED接线说明

灯带接线说明

四、调试软件介绍

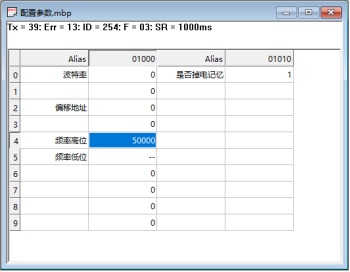

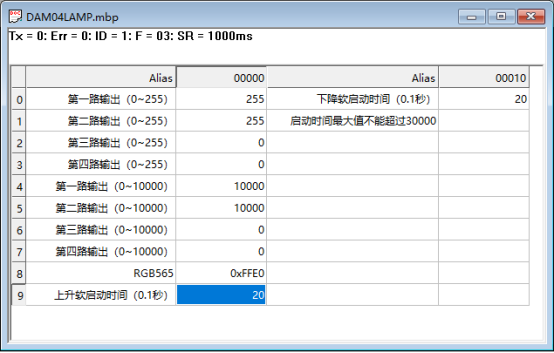

调试使用时我们可以建立MODBUS POLL工程，如上图所示，使用03指令，0寄存器开始顺延10位，通讯成功后就可以进行调试和使用，如需要配置地址波特率等参数可以参照下表进行配置。

五、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》即可。

Modbus协议说明书下载链接地址：

http://www.juyingele.com.cn/software/software/Modbus%20 POLL软件及使用教程.rar

2、Modbus寄存器说明

寄存器地址表：

寄存器名称	支持指令码	寄存器地址		说明
LED调光输出
第一路输出（0-255）	03：保持寄存器	0		第一路255级占空比调节输出
第二路输出（0-255）		1		第二路255级占空比调节输出
第三路输出（0-255）		2		第三路255级占空比调节输出
第四路输出（0-255）		3		第四路255级占空比调节输出
第一路输出（0-10000）		4		第一路10000级占空比调节输出
第二路输出（0-10000）		5		第二路10000级占空比调节输出
第三路输出（0-10000）		6		第三路10000级占空比调节输出
第四路输出（0-10000）		7		第四路10000级占空比调节输出
RGB565调节		8		支持RGB565数据，可输入0-65535
上升软起动时间（0.1S）		9		亮度增加时的延时时间0-30000
下降软起动时间（0.1S）		10		亮度减小时的延时时间0-30000

配置参数
通信波特率	03：保持寄存器	1000	见下表波特率数值对应表，默认为0，支持0-5，该寄存器同时决定RS232和RS485的通信波特率
备用		1001	备用，用户不可写入任何值。
偏移地址		1002	设备地址=偏移地址+拨码开关地址
频率高位（0.01Hz）		1004	默认1Khz,（0.01Hz-10kHz）
频率高位（0.01Hz）		1005	无需修改
掉电记忆		1010	0：关闭 1：开启

备注：

①：RGB565描述

低字节的前5位用来表示B(BLUE)

低字节的后三位+高字节的前三位用来表示G(Green)

高字节的后5位用来表示R(RED)

②：对Modbus的定义说明为准。

PLC例程下载地址：

https://www.juyingele.com.cn/zlxz/danziliao/1226.html

第三方组态(MCGS/组态王/力控/WINCC/威纶通)例程下载地址：

http://www.juyingele.com.cn/software/software/ 第三方组态例程.rar

②：波特率及校验位

串口1保持寄存器地址1000

字节位数	定义	说明
Bit0~Bit7	波特率	0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200
Bit8~Bit9	奇偶校验	0：无校验 1：偶校验（Even） 2：奇校验（Odd）
Bit10~Bit11	停止位	0：停止位1位 1：停止位2位 2：停止位1.5位

3、指令列表

情景1控制输出	RTU格式（16进制发送）
查询四路状态	FE 03 00 00 00 04 50 06
查询指令返回信息	FE 03 08 00 64 00 FF 00 FF 0.0 0A 27 25(举例)
控制第一路输出	FE 06 00 00 00 FF DD 85
控制返回信息	FE 06 00 00 00 FF DD 85
控制第一路关闭	FE 06 00 00 00 00 9D C5
控制返回信息	FE 06 00 00 00 00 9D C5
控制第二路输出	FE 06 00 01 00 FF 8C 45
控制第二路关闭	FE 06 00 01 00 00 CC 05
控制第三路输出	FE 06 00 02 00 FF 7C 45
控制第三路关闭	FE 06 00 02 00 00 3C 05
控制第四路输出	FE 06 00 03 00 FF 2D 85
控制第四路关闭	FE 06 00 03 00 00 6D C5
情景2 控制RGB565
控制RGB565输出	FE 06 00 08 FE DC 5D FE
查询指令返回信息	FE 06 00 08 FE DC 5D FE
情景3设置延时启动和关闭
延时启动设置	FE 06 00 09 00 0A CD C0
延时关闭设置	FE 06 00 0A 00 0A 3D C0

4、指令详解

4.1、单路LED输出

模拟量数据与实际输出值之间的关系为：实际值=输出值*0.01

设置第一路模拟量输出

FE 06 00 00 00 FF DD 85

字段	含义	备注
FE	设备地址
06	06指令	占空比调节输出
00 00	地址	要设置第一路模拟量寄存器地址 0
00 FF	数值	要设置的模拟量数值 0x00FF = 255
DD 85	CRC16	校验码

模拟返回信息：

FE 06 00 00 00 FF DD 85

字段	含义	备注
FE	设备地址
06	06指令	占空比调节输出
00 00	地址	要设置第一路模拟量寄存器地址 0
00 FF	数值	要设置的模拟量数值 0x00FF = 255
DD 85	CRC16	校验码

4.2、设置多路模拟量输出

FE 10 00 00 04 08 00 00 00 00 00 00 00 00 00 BB F5

字段	含义	备注
FE	设备地址
10	10指令	写多路输出寄存器指令
00 00	地址	输出的第一路LED寄存器地址
00 04	输出数量	LED输出的数量
08	字节数	设置输出字节数
00 00 ...... 00 00	模拟量输出值	第一路LED输出 ...... 第四路LED输出
BB F5	CRC16	校验位

模拟返回信息：

FE 10 00 00 00 04 D5 C5

字段	含义	备注
FE	设备地址
10	10指令	写多路输出寄存器指令
00 00	地址	要设置的第一路LED寄存器地址
00 04	输出数量	LED输出的数量
D5 C	CRC16	校验位

六、参数及工作模式配置

1、设备地址

1.1、设备地址的介绍

DAM系列设备地址默认为1，使用广播地址为254进行通讯，用0无法通讯。

设备地址=偏移地址。

1.2、设备地址的读取

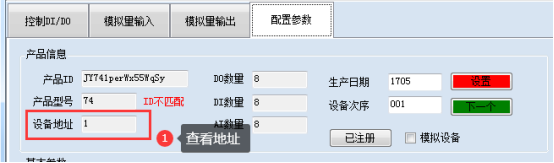

设备正常通讯后，初始设备地址写入254，然后点击软件上方“配置参数”即可读到设备的当前地址。

1.3、偏移地址的设定与读取

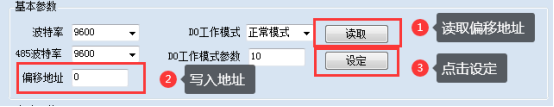

点击JYDAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

2、波特率的读取与设置

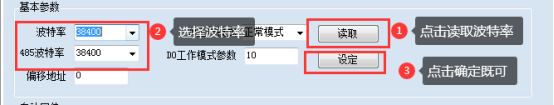

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

七、常见问题与解决方法

1、232通讯，设备控制无响应，不动作

设备与上位机进行通信使用的是232直连线。即RX对RX，TX对TX，GND对GND

2、继电器只能开不能关

读取地址是否读到的是实际设备地址，调试信息栏内是否有返回指令，返回指令是否正确，如果读取地址失败，没有返回指令或返回指令异常，检查通讯线和通讯转换器

3、485总线上挂有多个设备时，每个设备地址不能一样，不能使用广播地址254来进行通讯。

广播地址在总线上只有一个设备时可以使用，大于1个设备时请以拨码开关区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
