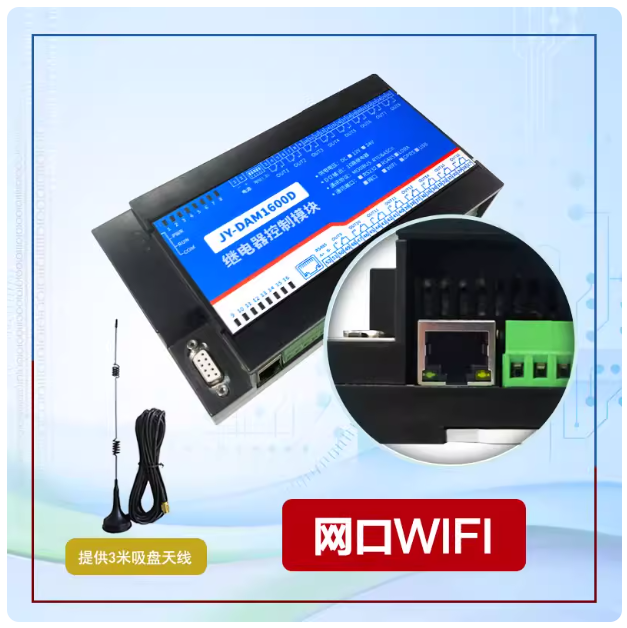

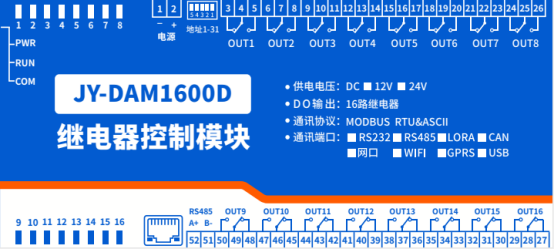

DAM1600D设备是我公司云系列设备中网络版的一种,设备通过连接Internet广域网来进行通讯,使用我司配套的云平台软件可实现远程控制设备功能,每个设备具有唯一ID号方便用户进行二次开发使用。
供电电压DC7-30V;

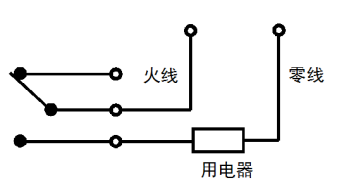

继电器输出触点隔离;
通讯接口支持无线WIFI+RJ45以太网口;
WIFI支持2.4Ghz频段网络;
以太网默认为10M接口;
通信波特率:1200,2400,4800,9600,19200,38400,57600,115200;
通信协议:支持标准modbus RTU/TCP协议;
支持用户二次开发。
十六路继电器控制;
可实现远距离操控;
支持局域网和外网控制使用;
支持UDP/TCP工作模式;
支持Client 、Server模式;
支持透传、力控、组态王、Modbus tcp连接;
具有闪开、闪断【点动】功能,可以自定义设置点动时间。
型号 | modbus | RJ45 | WIFI | GSM | 继电器 |
DAM1600D-WIFI+网口 | ● | ● | ● | 16 |
参数 | 说明 |
触点容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10万次 |
通讯接口 | WIFI+RJ45以太网口 |
网口参数 | 默认10M |
默认IP:192.168.1.232 | |
默认端口号:10000 | |
默认工作模式:TCP Server | |
复位操作:长按复位按键12s | |
WIFI参数 | 默认AP名称:JY_**(**代表随机数字字母组合) |
AP默认IP:192.168.10.1 | |
默认端口:10000 | |
默认工作模式:TCP Server | |
复位操作:长按复位按键6s | |
额定电压 | DC 7-40V |
电源指示 | 1路红色LED指示(不通信时常亮,通信时闪烁) |
输出指示 | 16路红色LED指示 |
温度范围 | 工业级,-40℃~85℃ |

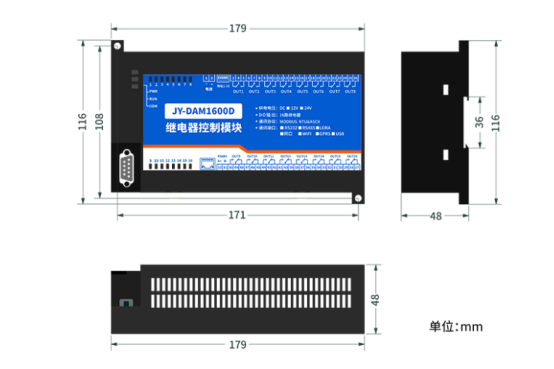

尺寸 | 180*94*41mm |
重量 | 330g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
软件支持 | 配套配置软件、app控制软件,平台软件; |

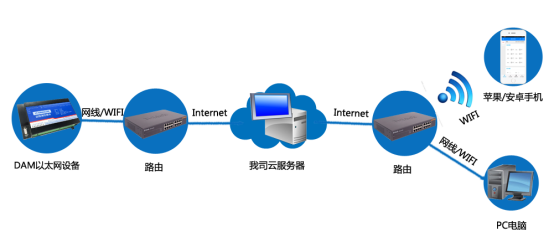

设备使用基于Internet广域网进行远程通讯,通过配置参数面向我司云服务器,端口号60001进行通讯。

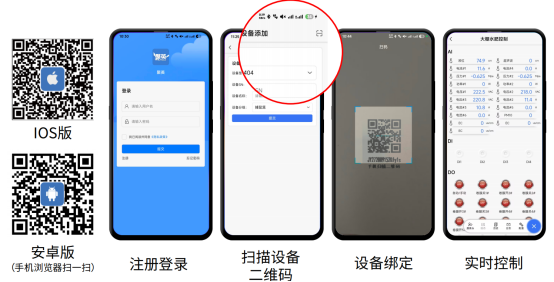

1、扫码下载安装软件,注册账号,扫码添加设备。

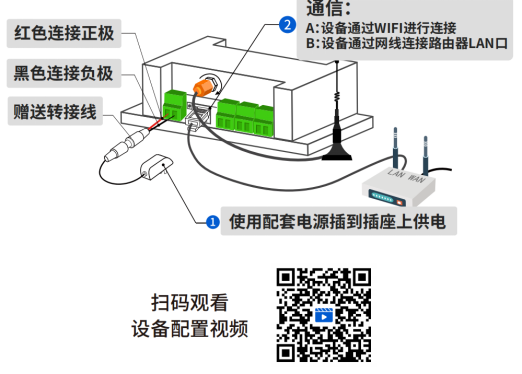

2、选择WIFI或网口通讯方式

3、WIFI网口配置手册
下载地址:https://www.juyingele.com/download/JYCloud_NET-WIFI.pdf



聚英云平台为我公司开发的一款物联网云平台,平台包含手机APP软件和WEB版平台,其中手机APP软件包含Android、IOS两大类,平台以我公司的DAM系列网络版设备和GPRS版设备为应用对象,旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA、0-10V、0-5V)采集、开关量采集等服务,极大方便了用户的需求。

电脑端WEB平台地址:https://www.juyingiot.com/web/std/manager/#/
云系列设备支持二次开发,有两种方式:
一:是设备直接面向用户自己得的服务器地址或第三方服务器,提供设备的通讯协议和指令,服务器端通讯流程说明。用户需要独立开发服务器端软件,app小程序等前端平台软件;
二:调用我司云平台API接口,用户只需要开发前端软件例如小程序,app,WEB平台,PC端软件等,可以减少80%的工作量和难度。

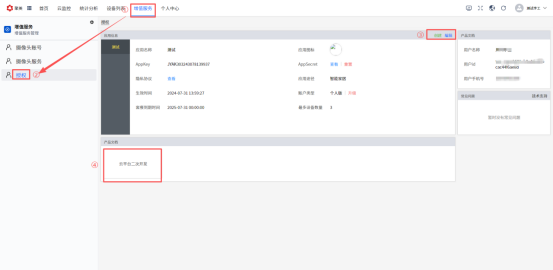

调用API接口开发需要通过WEB平台后台进行自主授权申请。

手动模式:对继电器每操作一次,继电器则翻转一次(闭合时断开,断开时闭合);
闪开模式:对继电器每操作一次,继电器则闭合1秒(实际时间【单位秒】=设置数字*0.1)后自行断开;
闪断模式:对继电器每操作一次,继电器则断开1.秒(时间可调)后自行闭合;
本控制卡主要为线圈寄存器,主要支持以下指令码:1、5、15
指令码 | 含义 |
1 | 读线圈寄存器 |
5 | 写单个线圈 |
15 | 写多个线圈寄存器 |
线圈寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 | |
线圈控制 | |||
线圈1 | 写线圈 1号指令码 | 0x0001 | 第一路继电器输出 |
线圈2 | 0x0002 | 第二路继电器输出 | |
线圈3 | 0x0003 | 第三路继电器输出 | |
线圈4 | 0x0004 | 第四路继电器输出 | |
线圈5 | 0x0005 | 第五路继电器输出 | |
线圈6 | 0x0006 | 第六路继电器输出 | |
线圈7 | 0x0007 | 第七路继电器输出 | |
线圈8 | 0x0008 | 第八路继电器输出 | |
线圈9 | 0x0009 | 第九路继电器输出 | |
线圈10 | 0x0010 | 第十路继电器输出 | |
线圈11 | 0x0011 | 第十一路继电器输出 | |
线圈12 | 0x0012 | 第十二路继电器输出 | |
线圈13 | 0x0013 | 第十三路继电器输出 | |
线圈14 | 0x0014 | 第十四路继电器输出 | |
线圈15 | 0x0014 | 第十五路继电器输出 | |
线圈16 | 0x0015 | 第十六路继电器输出 | |
备注:
①:Modbus设备指令支持下列Modbus地址:
00001至09999是离散输出(线圈)
10001至19999是离散输入(触点)
30001至39999是输入寄存器(通常是模拟量输入)
40001至49999是保持寄存器(通常存储设备配置信息)
采用5位码格式,第一个字符决定寄存器类型,其余4个字符代表地址。地址1从0开始,如00001对应0000。
波特率数值对应表
数值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③:继电器状态,通过30002地址可以查询,也可以通过00001---00002地址来查询,但控制只能使用00001---00002地址。
30002地址数据长度为16bit。最多可表示16个继电器。
对应结果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
继电器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器30009数据 的bit8 与寄存器00001的数据一样。
同理:光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。
寄存器地址按照PLC命名规则,真实地址为去掉最高位,然后减一。
情景 | RTU格式(16进制发送) |
查询十六路状态 | FE 01 00 00 00 10 29 C9 |
查询指令返回信息 | FE 01 01 00 61 9C |
控制第一路开 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路关 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路开 | FE 05 00 01 FF 00 C9 F5 |
控制第二路关 | FE 05 00 01 00 00 88 05 |
控制第三路开 | FE 05 00 02 FF 00 39 F5 |
控制第三路关 | FE 05 00 02 00 00 78 05 |
控制第四路开 | FE 05 00 03 FF 00 68 35 |
控制第四路关 | FE 05 00 03 00 00 29 C5 |
控制第五路开 | FE 05 00 04 FF 00 D9 F4 |
控制第五路关 | FE 05 00 04 00 00 98 04 |
控制第六路开 | FE 05 00 05 FF 00 88 34 |
控制第六路关 | FE 05 00 05 00 00 C9 C4 |
控制第七路开 | FE 05 00 06 FF 00 78 34 |
控制第七路关 | FE 05 00 06 00 00 39 C4 |
控制第八路开 | FE 05 00 07 FF 00 29 F4 |
控制第八路关 | FE 05 00 07 00 00 68 04 |
控制第九路开 | FE 05 00 08 FF 00 19 F7 |
控制第九路关 | FE 05 00 08 00 00 58 07 |
控制第十路开 | FE 05 00 09 FF 00 48 37 |
控制第十路关 | FE 05 00 09 00 00 09 C7 |
控制第十一路开 | FE 05 00 0A FF 00 B8 37 |
控制第十一路关 | FE 05 00 0A 00 00 F9 C7 |
控制第十二路开 | FE 05 00 0B FF 00 E9 F7 |
控制第十二路关 | FE 05 00 0B 00 00 A8 07 |
控制第十三路开 | FE 05 00 0C FF 00 58 36 |
控制第十三路关 | FE 05 00 0C 00 00 19 C6 |
控制第十四路开 | FE 05 00 0D FF 00 09 F6 |
控制第十四路关 | FE 05 00 0D 00 00 48 06 |
控制第十五路开 | FE 05 00 0E FF 00 F9 F6 |
控制第十五路关 | FE 05 00 0E 00 00 B8 06 |
控制第十六路开 | FE 05 00 0F FF 00 A8 36 |
控制第十六路关 | FE 05 00 0F 00 00 E9 C6 |
控制1路继电器(以第一路开为例,其他通道参照本例)
发送码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05指令 | 单个控制指令 |
00 00 | 地址 | 要控制继电器寄存器地址 |
FF 00 | 指令 | 继电器开的动作 |
98 35 | CRC16 | 前6字节数据的CRC16校验和 |
继电器卡返回信息:
返回码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05指令 | 单个控制指令 |
00 00 | 地址 | 要控制继电器寄存器地址 |
FF 00 | 指令 | 继电器开的动作 |
98 35 | CRC16 | 前6字节数据的CRC16校验和 |
查询16路继电器
FE 01 00 00 00 10 29 C9
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
01 | 01指令 | 查询继电器状态指令 |
00 00 | 起始地址 | 要查询的第一个继电器寄存器地址 |
00 10 | 查询数量 | 要查询的继电器数量 |
29 C9 | CRC16 | 前6字节数据的CRC16校验和 |
继电器卡返回信息:
FE 01 01 00 61 9C
字段 | 含义 | 备注 |
FE | 设备地址 | |
01 | 01指令 | 返回指令:如果查询错误,返回0x81 |
01 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8
|
00 | 查询的状态 | 返回的继电器状态。 Bit0:第一个继电器状态 Bit1:第二个继电器状态 。。。。。。。 Bit7:第八个继电器状态 |
61 9C | CRC16 | 前6字节数据的CRC16校验和 |
闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10指令 | 查询输入寄存器指令 |
00 03 | 继电器地址 | 要控制的器地址 |
00 02 | 控制命令数量 | 要对继电的命令个数 |
04 | 字节数 | 控制信息命令的的所有字节数。1+(n-1)/8 |
00 04/00 02 | 指令 | 闪开闪闭指令 |
00 0A | 延时时间 | 00 0A为十六进制换为十进制则为间隔时间 |
00 D8 | CRC16 |
返回码:FE 10 00 03 00 02 A5 C7
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10指令 | 返回指令:如果查询错误,返回0x82 |
00 03 | 设备地址 | 查询设备的地址 |
00 02 | 接收命令数 | 设备接受的命令个数 |
A5 C7 | CRC16 | 校验位 |
全开发送码:FE 0F 00 00 00 04 01 FF 31 D2
全断发送码:FE 0F 00 00 00 04 01 00 71 92
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F指令 | 返回指令:如果查询错误,返回0x82 |
00 00 | 起始地址 | |
00 04 | 控制数量 | 控制的继电器数量 |
01 | 字节数 | 发送命令字节数 |
FF (或00) | 全开全关命令 | FF 全开命令 00 全关命令 |
31 D2(或71 92) | CRC16 | 校验位 |
全断全开返回码:FE 0F 00 00 00 04 40 07
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F指令 | 返回指令:如果查询错误,返回0x82 |
00 00 | 起始地址 | |
00 04 | 数量 | 返回信息的继电器数量 |
40 07 | CRC16 | 校验位 |
参数 | 说明 |
触点容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10万次 |
通讯接口 | WIFI+RJ45以太网口 |
网口参数 | 默认10M |
默认IP:192.168.1.232 | |
默认端口号:10000 | |
默认工作模式:TCP Server | |
复位操作:长按复位按键12s | |
WIFI参数 | 默认AP名称:JY_**(**代表随机数字字母组合) |
AP默认IP:192.168.10.1 | |
默认端口:10000 | |
默认工作模式:TCP Server | |
复位操作:长按复位按键6s | |
额定电压 | DC 7-40V |
电源指示 | 1路红色LED指示(不通信时常亮,通信时闪烁) |
输出指示 | 16路红色LED指示 |
温度范围 | 工业级,-40℃~85℃ |
尺寸 | 180*94*41mm |
重量 | 330g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
软件支持 | 配套配置软件、app控制软件,平台软件; |
