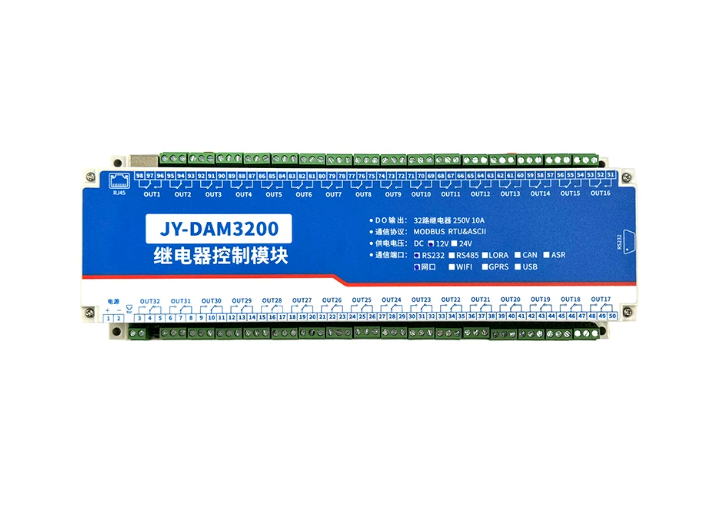

JY-DAM3200 网络版 远程数采控制器

云监控 | 点动/循环 | 视频监控 | 循环控制

一、产品特点DC5V/12V/24V(默认12V);继电器输出触点隔离;通讯接口支持网口;通信波特率:1200,2400,4800,9600,19200

联网方式:网络版 功能说明:32DO 版本说明:标准版 协议:Modbus TCP/RTU/ASCII 软件说明:免费测试/应用软件 二次开发:支持 安装方式:35mm导轨或四角螺丝

一、产品特点

DC5V/12V/24V(默认12V);

继电器输出触点隔离;

通讯接口支持网口;

通信波特率:1200,2400,4800,9600,19200,38400,57600,115200(可以通过软件修改,默认9600);

通信协议:支持标准modbus RTU协议;

具有闪开、闪断功能,可以在指令里边带参数、操作继电器开一段时间自动关闭。

二、产品功能

三十二路继电器控制;

支持电脑软件手动控制;

支持电脑软件手动控制;

支持顺序启动模式;

支持流水循环模式;

支持跑马循环模式。

三、产品选型

型号

modbus

RS232

RS485

USB

RJ45

继电器

DAM3200-NET




32

四、主要参数

参数

说明

触点容量

10A/30VDC  10A/250VAC

耐久性

10万次

数据接口

RJ45以太网口

额定电压

DC5V/12V/24V(默认12V

电源指示

1路红色LED指示

输出指示

32红色LED指示

温度范围

工业级,-40℃~85℃

尺寸

300*110*60mm

重量

330g

默认通讯格式

9600,n,8,1

波特率

1200,2400,4800,9600,19200,38400,57600,115200

软件支持

配套配置软件、控制软件;
支持各家组态软件;
支持Labviewd等

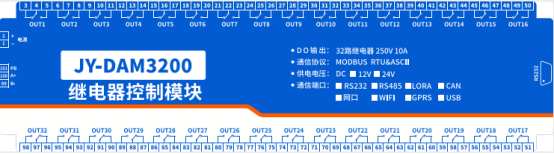

五、接口说明


六、输入输出接线

1、直连模式


2、组网模式


七、配置软件使用说明

使用“以太网配置软件”(相关下载内下载),配置设备的设备地址及设备的网络通信模式。

详细配置方法参见“以太网配置软件使用说明”文档。

https://www.juyingele.com/download/JYNetConfig.zip


设备参数配置完毕,通过建立虚拟串口或网络调试助手进行测试。

八、闪开闪断功能及设置

1、闪开闪断功能介绍

手动模式:对继电器每操作一次,继电器则翻转一次(闭合时断开,断开时闭合);

闪开模式:对继电器每操作一次,继电器则闭合1秒(实际时间【单位秒】=设置数字*0.1)后自行断开;

闪断模式:对继电器每操作一次,继电器则断开1.秒(时间可调)后自行闭合;

2、闪断闪开的设置

打开“聚英翱翔DAM调试软件”点击继电器模式后面下拉箭头进行模式的选择。(后边时间可自行设置,实际时间=填写数字*0.1【单位秒】)


九、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议中文版参考:https://www.juyingele.com/download/Modbus_poll.zip

本产品支持modbus RTU 格式。

2、Modbus寄存器说明

本控制卡主要为线圈寄存器,主要支持以下指令码:1、5、15

指令码

含义

1

读线圈寄存器

5

写单个线圈

15

写多个线圈寄存器

线圈寄存器地址表:

寄存器名称


寄存器地址

说明

线圈控制

线圈1

写线圈

1号指令码



0x0001

第一路继电器输出

线圈2

0x0002

第二路继电器输出

线圈3

0x0003

第三路继电器输出

线圈4

0x0004

第四路继电器输出

线圈5

0x0005

路继电器输出

线圈6

0x0006

路继电器输出

线圈7

0x0007

路继电器输出

线圈8

0x0008

路继电器输出

线圈9

0x0009

路继电器输出

线圈10

0x0010

路继电器输出

线圈11

0x0011

十一路继电器输出

线圈12

0x0012

十二路继电器输出

线圈13

0x0013

十三路继电器输出

线圈14

0x0014

十四路继电器输出

线圈15

0x0015

十五路继电器输出

线圈16

0x0016

十六路继电器输出

线圈17

0x0017

十七路继电器输出

线圈18

0x0018

十八路继电器输出

线圈19

0x0019

十九路继电器输出

线圈20

0x0020

二十路继电器输出

线圈21

0x0021

二十一路继电器输出

线圈22

0x0022

二十二路继电器输出

线圈23

0x0023

二十三路继电器输出

线圈24

0x0024

二十四路继电器输出

线圈25

0x0025

二十五路继电器输出

线圈26

0x0026

二十六路继电器输出

线圈27

0x0027

二十七路继电器输出

线圈28

0x0028

二十八路继电器输出

线圈29

0x0029

二十九路继电器输出

线圈30

0x0030

三十路继电器输出

线圈31

0x0031

三十一路继电器输出

线圈32

0x0032

三十二路继电器输出

备注:

①:Modbus设备指令支持下列Modbus地址:

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入)

40001至49999是保持寄存器(通常存储设备配置信息)

采用5位码格式,第一个字符决定寄存器类型,其余4个字符代表地址。地址1从0开始,如00001对应0000。

波特率数值对应表

数值

波特率

0

9600

1

2400

2

4800

3

9600

4

19200

5

38400

③:继电器状态,通过30002地址可以查询,也可以通过00001---00002地址来查询,但控制只能使用00001---00002地址。

30002地址数据长度为16bit。最多可表示16个继电器。

对应结果如下:

Bit

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

继电器位置

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

即 寄存器30009数据 的bit8 与寄存器00001的数据一样。

同理:光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。

寄存器地址按照PLC命名规则,真实地址为去掉最高位,然后减一。

3、指令生成说明

应用举例及其说明:本机地址除了拨码开关地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。

注意:RS485总线可以挂载多个设备。


指令可通过“聚英翱翔DAM调试软件”,的调试信息来获取。

指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器0001的读写操作。

4、指令列表

情景

RTU格式(16进制发送)

查询十六路状态

FE 01 00 00 00 10 29 C9

查询指令返回信息

FE 01 01 00 61 9C

控制第一路开

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路关

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路开

FE 05 00 01 FF 00 C9 F5

控制第二路关

FE 05 00 01 00 00 88 05

控制第三路开

FE 05 00 02 FF 00 39 F5

控制第三路关

FE 05 00 02 00 00 78 05

控制第四路开

FE 05 00 03 FF 00 68 35

控制第四路关

FE 05 00 03 00 00 29 C5

控制第五路开

FE 05 00 04 FF 00 D9 F4

控制第五路关

FE 05 00 04 00 00 98 04

控制第六路开

FE 05 00 05 FF 00 88 34

控制第六路关

FE 05 00 05 00 00 C9 C4

控制第七路开

FE 05 00 06 FF 00 78 34

控制第七路关

FE 05 00 06 00 00 39 C4

控制第八路开

FE 05 00 07 FF 00 29 F4

控制第八路关

FE 05 00 07 00 00 68 04

控制第九路开

FE 05 00 08 FF 00 19 F7

控制第九路关

FE 05 00 08 00 00 58 07

控制第十路开

FE 05 00 09 FF 00 48 37

控制第十路关

FE 05 00 09 00 00 09 C7

控制第十一路开

FE 05 00 0A FF 00 B8 37

控制第十一路关

FE 05 00 0A 00 00 F9 C7

控制第十二路开

FE 05 00 0B FF 00 E9 F7

控制第十二路关

FE 05 00 0B 00 00 A8 07

控制第十三路开

FE 05 00 0C FF 00 58 36

控制第十三路关

FE 05 00 0C 00 00 19 C6

控制第十四路开

FE 05 00 0D FF 00 09 F6

控制第十四路关

FE 05 00 0D 00 00 48 06

控制第十五路开

FE 05 00 0E FF 00 F9 F6

控制第十五路关

FE 05 00 0E 00 00 B8 06

控制第十六路开

FE 05 00 0F FF 00 A8 36

控制第十六路关

FE 05 00 0F 00 00 E9 C6

控制第十路开

FE 05 00 10 FF 00 99 F0

控制第十路关

FE 05 00 10 00 00 D8 00

控制第十路开

FE 05 00 11 FF 00 C8 30

控制第十路关

FE 05 00 11 00 00 89 C0

控制第十路开

FE 05 00 12 FF 00 38 30

控制第十路关

FE 05 00 12 00 00 79 C0

控制第二十路开

FE 05 00 13 FF 00 69 F0

控制第二十路关

FE 05 00 13 00 00 28 00

控制第二十一路开

FE 05 00 14 FF 00 D8 31

控制第二十一路关

FE 05 00 14 00 00 99 C1

控制第二十二路开

FE 05 00 15 FF 00 89 F1

控制第二十二路关

FE 05 00 15 00 00 C8 01

控制第二十三路开

FE 05 00 16 FF 00 79 F1

控制第二十三路关

FE 05 00 16 00 00 38 01

控制第二十四路开

FE 05 00 17 FF 00 28 31

控制第二十四路关

FE 05 00 17 00 00 69 C1

控制第二十五路开

FE 05 00 18 FF 00 18 32

控制第二十五路关

FE 05 00 18 00 00 59 C2

控制第二十六路开

FE 05 00 19 FF 00 49 F2

控制第二十六路关

FE 05 00 19 00 00 08 02

控制第二十七路开

FE 05 00 1A FF 00 B9 F2

控制第二十七路关

FE 05 00 1A 00 00 F8 02

控制第二十八路开

FE 05 00 1B FF 00 E8 32

控制第二十八路关

FE 05 00 1B 00 00 A9 C2

控制第二十九路开

FE 05 00 1C FF 00 59 F3

控制第二十九路关

FE 05 00 1C 00 00 18 03

控制第三十路开

FE 05 00 1D FF 00 08 33

控制第三十路关

FE 05 00 1D 00 00 49 C3

控制第三十一路开

FE 05 00 1E FF 00 F8 33

控制第三十一路关

FE 05 00 1E 00 00 B9 C3

控制第三十二路开

FE 05 00 1F FF 00 A9 F3

控制第三十二路关

FE 05 00 1F 00 00 E8 03

5、指令详解

5.1、继电器状态

控制1路继电器(以第一路开为例,其他通道参照本例)

发送码:FE 05 00 00 FF 00 98 35

字段

含义

备注

FE

设备地址

这里为广播地址

05

05指令

单个控制指令

00 00

地址

控制继电器寄存器地址

FF 00

指令

继电器开的动作

98 35

CRC16

6字节数据的CRC16校验和

继电器卡返回信息:

返回码:FE 05 00 00 FF 00 98 35

字段

含义

备注

FE

设备地址

这里为广播地址

05

05指令

单个控制指令

00 00

地址

控制继电器寄存器地址

FF 00

指令

继电器开的动作

98 35

CRC16

6字节数据的CRC16校验和

5.2、继电器查询

查询16路继电器

FE 01 00 00 00 20 29 DD

字段

含义

备注

FE

设备地址

这里为广播地址

01

01指令

查询继电器状态指令

00 00

起始地址

要查询的第一个继电器寄存器地址

00 20

查询数量

要查询的继电器数量

29 DD

CRC16

6字节数据的CRC16校验和

继电器卡返回信息:

FE 01 01 00 61 9C

字段

含义

备注

FE

设备地址


01

01指令

返回指令:如果查询错误,返回0x81

01

字节数

返回状态信息的所有字节数。1+(n-1)/8



00

查询的状态

返回的继电器状态。

Bit0:第一个继电器状态

Bit1:第二个继电器状态

。。。。。。。

Bit7:第八个继电器状态

61 9C

CRC16

6字节数据的CRC16校验和

5.3、闪开闪闭指令

闪开闪闭指令解析

闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含义

备注

FE

设备地址


10

10指令

查询输入寄存器指令

00 03

继电器地址

要控制的器地址

00 02

控制命令数量

要对继电的命令个数

04

字节数

控制信息命令的的所有字节数。1+(n-1)/8

00 0400 02

指令

00 04为闪开指令 00 02为闪闭命令

00 0A

间断时间

00 0A为十六进制换为十进制则为10间隔时间为(0.1*10

00 D8

CRC16

校验方式

返回码:FE 10 00 03 00 02 A5 C7

字段

含义

备注

FE

设备地址


10

10指令

返回指令:如果查询错误,返回0x82

00 03

设备地址

查询设备的地址

00 02

接收命令数

设备接受的命令个数

A5 C7

CRC16

校验位

5.4、全开全关指令

全开全关指令解析

可同时控制指定的多路通道的闭合和断开,将下列指令中的全开全关命令更改即可。

其中FF FF FF FF为全开全关指令,为二进制转换为16进制,2进制中1代表吸合,0代表断开,11111111 11111111 11111111 11111111为全开,00000000 00000000 00000000 00000000为全断,每8路为一个字节,起始为右侧开始,如1、5、8、10、12、16、21通道打开,其他关闭,则1.5.8为10010001,16进制为91 ,10,12,16为10001010,16进制为8A,21为00010000,16进制为10,全部开关指令为91 8A 10 00。

全开发送码:FE 0F 00 00 00 20 04 FF FF FF FF F6 0B

全断发送码:FE 0F 00 00 00 20 04 00 00 00 00 F7 9F

字段

含义

备注

FE

设备地址


0F

0F指令

返回指令:如果查询错误,返回0x82

00 00

起始地址


00 20

控制数量

控制的继电器数量

04

字节数

发送命令字节数

FF FF FF FF (00 00

全开全关命令

FF FF全开命令 00 00全关命令

F6 0B(或F7 9F

CRC16

校验位

全断全开返回码:FE 0F 00 00 00 20 40 1C

字段

含义

备注

FE

设备地址


0F

0F指令

返回指令:如果查询错误,返回0x82

00 00

起始地址


00 20

数量

返回信息的继电器数量

40 1C

CRC16

校验位

十、聚英软件使用


以太网配置软件:https://www.juyingele.com/download/JYNetConfig.zip

JYDAM调试软件:https://www.juyingele.com/download/JYDAMSoftware.zip

局域网平台软件:https://www.juyingele.com/download/LAN_Platform_Software.zip

十一、常见问题与解决方法

1)使用以太网配置软件搜索不到设备时的解决方法:

①检查硬件指示灯,

以太网黄色灯常亮:代表链路正常。长灭:网线异常。

以太网绿色灯闪烁:检测到数据传输。

②操作软件,使能DHCP服务

③如果以上操作仍旧搜索不到,

请确认当前PC的网段和设备的网段在一个网段下。

禁用PC的其他不用的网卡。

当前PC只有一个唯一的局域网IP。

请用PC确认网线是好用的。

当前软件仅支持ipv4。

④如若仍搜索不到,可对有复位按键的设备进行复位,按住复位键6S,网口灯会灭一下,然后正常显示,第一次复位为设备为动态IP,再短接6S复位,此时设备为静态IP;

⑤勾选所有设备

在“基本配置信息”栏内,修改设备IP为静态IP,与电脑所处网段为同一网段,点击“下载参数”,2S后再点击“下载参数”,提示配置成功。

2)当设备能搜索到,修改设备参数,点击“配置参数”无反应时,解决办法:

确认电脑端IP与设备要配置的IP为同一网段下,电脑只接入有线或无线网络,当有线和无线网络都接入时,确认两种网络位于同一网段下,当前网络的路由器的DHCP处于开启状态。


参数

说明

触点容量

10A/30VDC  10A/250VAC

耐久性

10万次

数据接口

RJ45以太网口

额定电压

DC5V/12V/24V(默认12V

电源指示

1路红色LED指示

输出指示

32红色LED指示

温度范围

工业级,-40℃~85℃

尺寸

300*110*60mm

重量

330g

默认通讯格式

9600,n,8,1

波特率

1200,2400,4800,9600,19200,38400,57600,115200

软件支持

配套配置软件、控制软件;
支持各家组态软件;
支持Labviewd等
