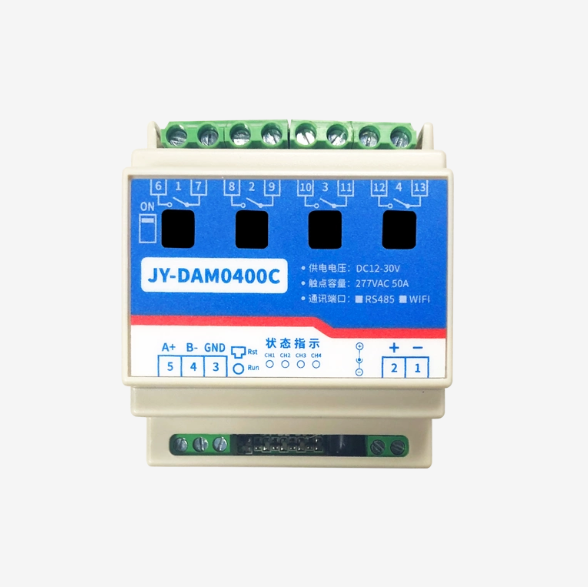

DAM0400C WIFI版 远程智能控制器

云组态 | 实时响应 | 账号管理 | 视频监控

一、产品特点DC12-30V;HFE10-2磁保持继电器,输出触点隔离;通讯接口支持RS485;通信波特率:1200,2400,4800,9600,19

联网方式:WIFI版 功能说明:4DO 版本说明:标准版 协议:Modbus TCP/RTU/ASCII 软件说明:免费测试/应用软件 二次开发:支持 安装方式:35mm导轨或四角螺丝

一、产品特点

DC12-30V;

HFE10-2磁保持继电器,输出触点隔离;

通讯接口支持RS485;

通信波特率:1200,2400,4800,9600,19200,38400,57600,115200(可以通过软件修改,默认9600);

通信协议:支持标准modbus RTU协议;

可以设置0-255个设备地址,5位地址拨码开关可以设置1-31地址码,大于31的可以通过软件设置;

具有闪开、闪断功能,可以在指令里边带参数、操作继电器开一段时间自动关闭;

具有频闪功能,可以控制器继电器周期性开关;

掉电记忆。

二、产品功能

四路继电器控制;

支持电脑软件手动控制;

支持顺序启动模式;

支持流水循环模式;

支持跑马循环模式。

三、产品选型

型号

modbus

RS232

RS485

USB

WiFi

继电器

 DAM0400C-RS485




4

四、主要参数

参数

说明

触点容量

50A/277VAC

耐久性

10万次

数据接口

WIFI

额定电压

DC 12-30V

电源指示

1路红色LED指示

输出指示

4红色LED指示

温度范围

工业级,-40℃~85℃

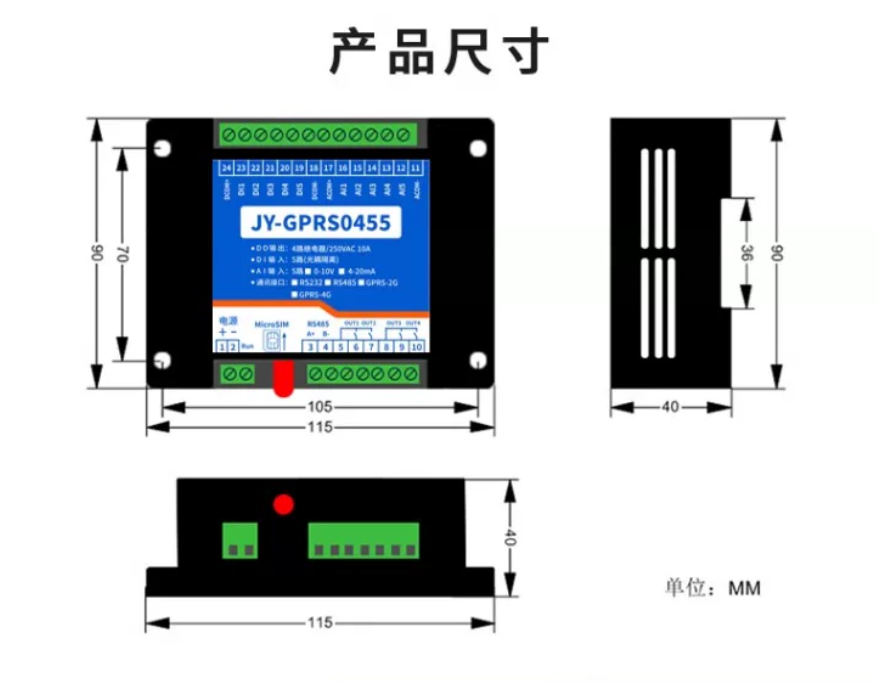

尺寸

159*87.5mm

默认通讯格式

9600,n,8,1

波特率

1200,2400,4800,9600,19200,38400,57600,115200

软件支持

配套配置软件、控制软件;
支持各家组态软件;
支持Labviewd等

六、接线方式


七、参数配置说明

1、WIFI版设备通过网页方式(手机或电脑浏览器)进行参数配置。

2、WIFI版使用手册下载地址:https://www.juyingele.com/download/WIFIConfig.pdf

3、配置界面


4、设备参数配置完毕,通过建立虚拟串口或网络调试助手进行测试。

八、设备地址

网络版设备通过IP地址来区分设备,设备地址使用默认的254即可。

九、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议中文版参考:https://www.juyingele.com/download/Modbus_poll.zip  本产品支持modbus RTU 格式。

2、Modbus寄存器说明

本控制卡主要为线圈寄存器,主要支持以下指令码:1、5、15

指令码

含义

1

读线圈寄存器

5

写单个线圈

15

写多个线圈寄存器

线圈寄存器地址表:

寄存器名称


寄存器地址

说明

线圈控制

线圈1

写线圈

1号指令码

0x0001

第一路继电器输出

线圈2

0x0002

第二路继电器输出

线圈3

0x0003

第三路继电器输出

线圈4

0x0004

第四路继电器输出

配置参数

通信波特率

保持寄存器

41001

见下表波特率数值对应表,默认为0,支持0-5该寄存器同时决定RS232RS485的通信波特率

备用

41002

备用,用户不可写入任何值。

偏移地址

41003

设备地址=偏移地址+拨码开关地址

工作模式

41004

用户可以使用,存储用户数据

延迟时间

41005

用户可以使用,存储用户数据

备注:

①:Modbus设备指令支持下列Modbus地址:

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入)

40001至49999是保持寄存器(通常存储设备配置信息)

采用5位码格式,第一个字符决定寄存器类型,其余4个字符代表地址。地址1从0开始,如00001对应0000。

②:波特率数值对应表

数值

波特率

0

9600

1

2400

2

4800

3

9600

4

19200

5

38400

③:继电器状态,通过30002地址可以查询,也可以通过00001---00002地址来查询,但控制只能使用00001---00002地址。

30002地址数据长度为16bit。最多可表示16个继电器。

对应结果如下:

Bit

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

继电器位置

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

即 寄存器30009数据 的bit8 与寄存器00001的数据一样。

寄存器地址按照PLC命名规则,真实地址为去掉最高位,然后减一。

3、指令生成说明

应用举例及其说明:本机地址除了偏移地址地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。

注意:RS232总线为1对1总线,即总线上只能有两个设备,例如电脑与继电器板卡,只有485总线才可以挂载多个设备。

指令可通过“聚英翱翔DAM调试软件”,的调试信息来获取。



指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器00001的读写操作。

4、指令列表

情景

RTU格式(16进制发送)

查询八路状态

FE 01 00 00 00 08 29 C3

查询指令返回信息

FE 01 01 00 61 9C

控制第一路开

FE 05 00 00 FF 00 98 35

控制返回信息

:FE 05 00 00 FF 00 98 35

控制第一路关

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路开

FE 05 00 01 FF 00 C9 F5

控制第二路关

FE 05 00 01 00 00 88 05

控制第三路开

FE 05 00 02 FF 00 39 F5

控制第三路关

FE 05 00 02 00 00 78 05

控制第四路开

FE 05 00 03 FF 00 68 35

控制第四路关

FE 05 00 03 00 00 29 C5

5、指令详解

5.1、继电器输出

控制1路继电器(以第一路开为例,其他通道参照本例)

发送码:FE 05 00 00 FF 00 98 35

字段

含义

备注

FE

设备地址

这里为广播地址

05

05指令

单个控制指令

00 00

地址

控制继电器寄存器地址

FF 00

指令

继电器开的动作

98 35

CRC16

6字节数据的CRC16校验和

继电器卡返回信息:

返回码:FE 05 00 00 FF 00 98 35

字段

含义

备注

FE

设备地址

这里为广播地址

05

05指令

单个控制指令

00 00

地址

控制继电器寄存器地址

FF 00

指令

继电器开的动作

98 35

CRC16

6字节数据的CRC16校验和

5.2、继电器状态

查询8路继电器

FE 01 00 00 00 08 29 C3

字段

含义

备注

FE

设备地址

这里为广播地址

01

01指令

查询继电器状态指令

00 00

起始地址

要查询的第一个继电器寄存器地址

00 08

查询数量

要查询的继电器数量

29 C3

CRC16

6字节数据的CRC16校验和

继电器卡返回信息:

FE 01 01 00 61 9C

字段

含义

备注

FE

设备地址


01

01指令

返回指令:如果查询错误,返回0x81

01

字节数

返回状态信息的所有字节数。1+(n-1)/8



00

查询的状态

返回的继电器状态。

Bit0:第一个继电器状态

Bit1:第二个继电器状态

。。。。。。。

Bit7:第八个继电器状态

61 9C

CRC16

6字节数据的CRC16校验和

5.3、闪开闪闭指令

闪开闪闭指令解析

闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含义

备注

FE

设备地址


10

10指令

查询输入寄存器指令

00 03

继电器地址

要控制的器地址

00 02

控制命令数量

要对继电的命令个数

04

字节数

控制信息命令的的所有字节数。1+(n-1)/8

00 0400 02

指令

00 04为闪开指令 00 02为闪闭命令

00 0A

间断时间

00 0A为十六进制换为十进制则为10间隔时间为(0.1*10

00 D8

CRC16

校验方式

返回码:FE 10 00 03 00 02 A5 C7

字段

含义

备注

FE

设备地址


10

10指令

返回指令:如果查询错误,返回0x82

00 03

设备地址

查询设备的地址

00 02

接收命令数

设备接受的命令个数

A5 C7

CRC16

校验位

5.4、全开全关指令

全开全关指令解析

全开发送码:FE 0F 00 00 00 08 01 FF F1 D1

全断发送码:FE 0F 00 00 00 08 01 00 B1 91

字段

含义

备注

FE

设备地址


0F

0F指令

返回指令:如果查询错误,返回0x82

00 00

起始地址


00 08

控制数量

控制的继电器数量

01

字节数

发送命令字节数

FF (或00

全开全关命令

FF FF全开命令 00 00全关命令

F1 D1 (或B1 91

CRC16

校验位

全开返回码:FE 0F 00 00 00 0A C1 C3

全断返回码:FE 0F 00 00 00 08 40 02

字段

含义

备注

FE

设备地址


0F

0F指令

返回指令:如果查询错误,返回0x82

00 00

起始地址


00 08

数量

返回信息的继电器数量

40 02

CRC16

校验位

十、常见问题与解决方法

1、连接设备的WIFI信号弱,不稳定。

检查设备的供电电压和电流,设备供电电流要求1A以上。

2、设备复位时,WIFI信号不出现

短接注意引脚接触好,复位时间6-10s,复位成功时,网口黄的和绿灯会同时闪烁后熄灭,等待30s,信号出现,可多次复位。
