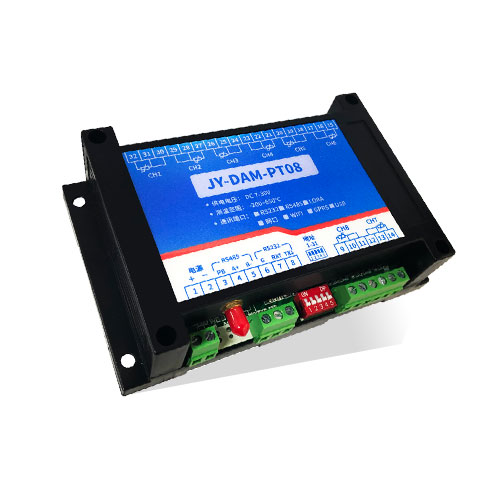

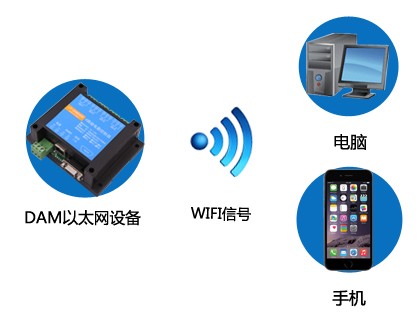

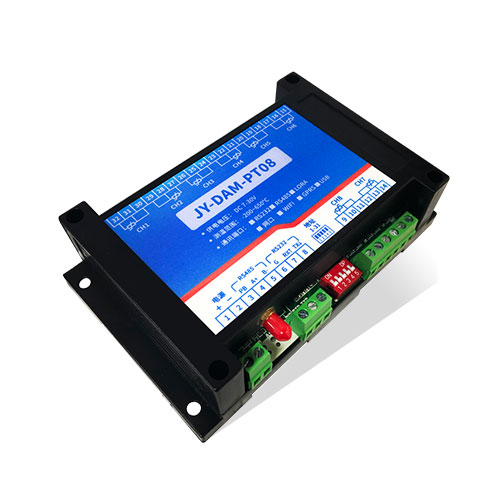

DAMPT08设备是我公司云系列设备中网络版的一种，设备通过连接Internet广域网来进行通讯，使用我司配套的云平台软件可实现远程采集温度数据的功能，每个设备具有唯一ID号方便用户进行二次开发使用。
|
型号 |
modbus |
GSM |
WIFI |
RJ45 |
PT100 |
|
DAMPT08-WIFI网口 |
● |
● |
● |
8 |
|

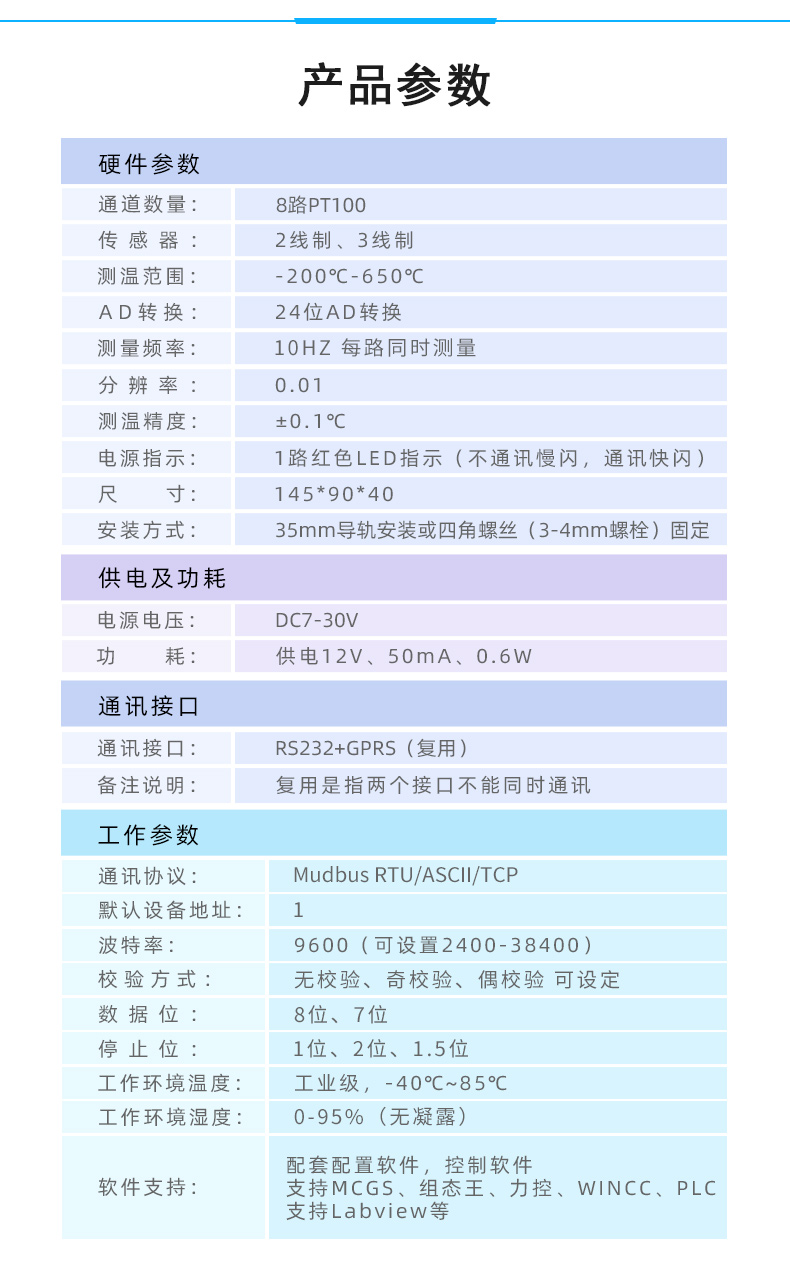

参数 |
说明 |
|
数据接口 |
WIFI+网口 |
|
默认WIFI名称 |
HI_LINK_**（**代表随机数字字母组合） |
|
默认IP |
192.168.16.254 |
|
额定电压 |
DC 7-40V |
|
电源指示 |
1路红色LED指示（不通信时常亮，通信时闪烁） |
|
通讯指示 |
与电源指示灯共用 |
|
温度范围 |
-200℃到320℃ |
|
温度分辨率 |
0.1% |
|
温度范围 |
工业级，-40℃～85℃ |
|
尺寸 |
145*94*41mm |
|
重量 |
330g |
|
默认通讯格式 |
9600,n,8,1 |
|
波特率 |
2400,4800,9600,19200,38400 |
|
软件支持 |
配套配置软件、app控制软件，平台软件； |
设备供电后，会出现一个HI_LINK_**的WIFI信号，WIFI连接密码为12345678，连接后，对设备进行参数配置。
若没有出现此信号，需要先对设备进行复位操作。

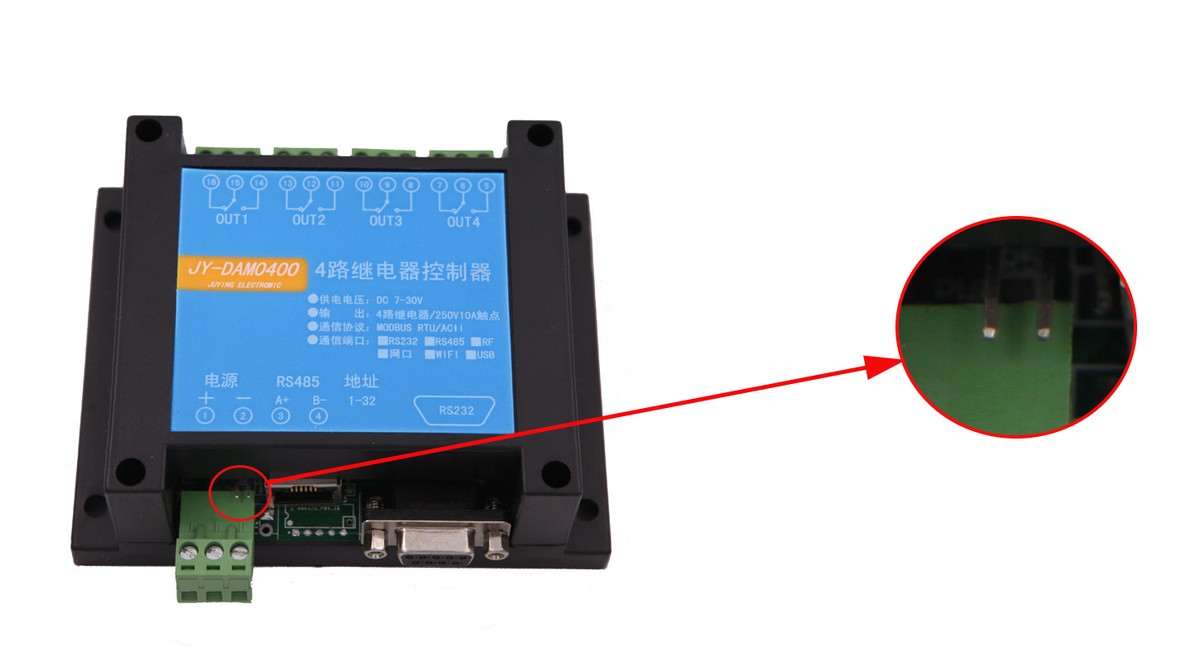

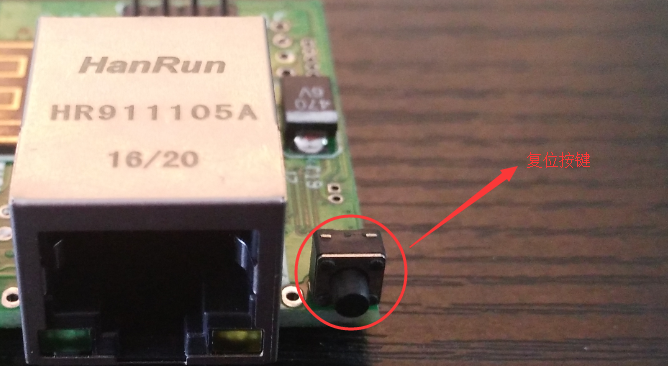

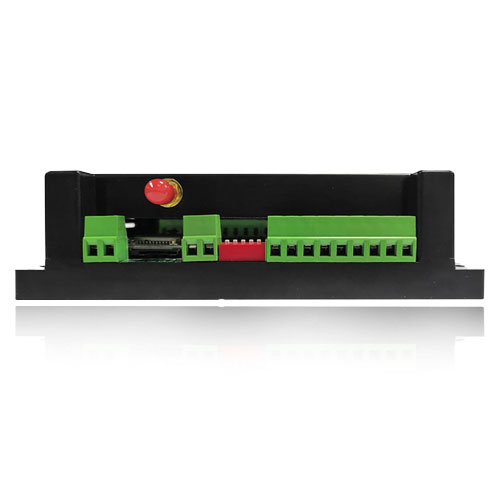

复位按键，如2-1图所示：
图2-1
复位引脚如2-2图所示：
图2-2

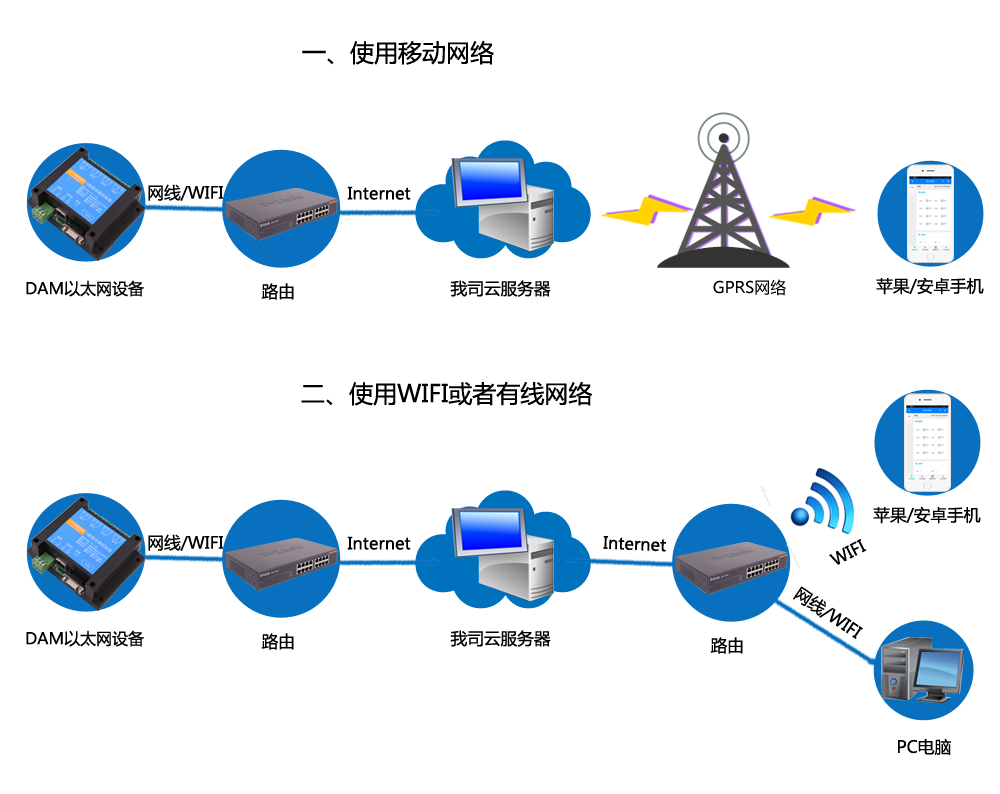

设备使用基于Internet广域网进行远程通讯，通过配置参数面向我司云服务器ems.jydtu.com，端口号60001进行通讯。
1、设备供电后连接设备WIFI信号，通过网页进行参数配置；
2、测试通讯；
3、获取设备唯一ID号；
4、手机安装云平台app软件；
5、通过云平台添加设备进行测试使用。

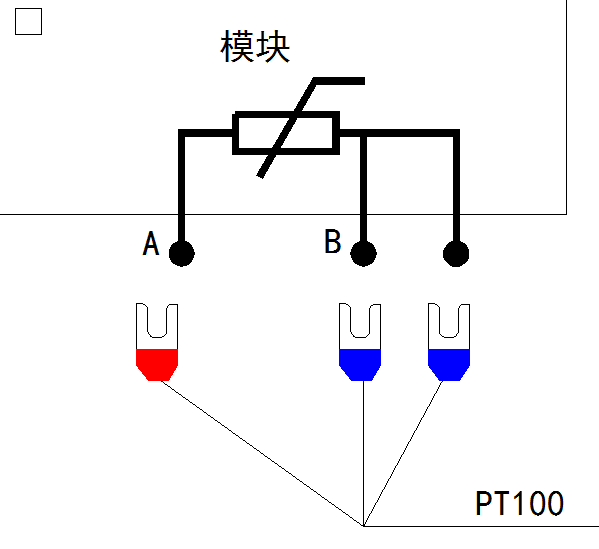

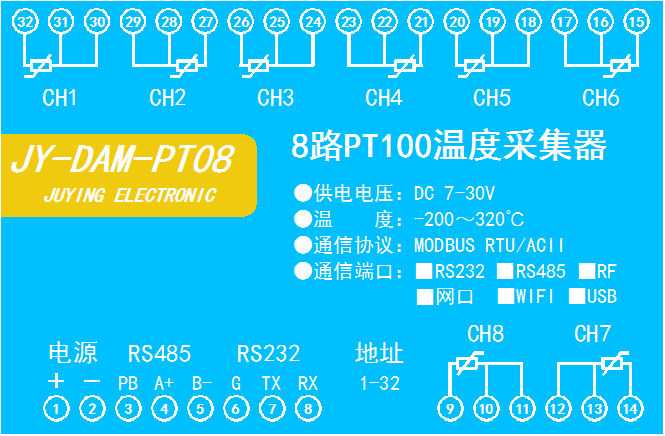

PT100采用三线制接线方式
获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01
WIFI+网口版设备通过WEB方式进行参数配置。具体配置说明手册下载地址如下：
http://www.juyingele.com.cn/software/clp/聚英云平台WIFI网口版使用说明.rar
使用聚英云平台软件，要求DAM设备具有唯一ID号，唯一ID号获取有以下两种方式：
使用手机扫描设备外壳或包装外壳上的二维码获取唯一ID号，如下所示：
聚英云平台为我公司开发的一款网络平台软件，平台包含手机APP平台软件和网页版平台，其中手机APP软件又包含Android、IOS两大类，平台以我公司的DAM系列网络版设备和GPRS版设备为应用对象，旨在为用户提供远程控制输出（继电器、开关量）、模拟量（4-20mA、0-10V、0-5V）采集、开关量采集等服务，极大方便了用户的需求，服务器由我公司提供，客户可放心使用。
具体操作说明阅读【聚英云平台WIFI网口版使用说明】文档即可；
下载地址：
http://www.juyingele.com.cn/software/clp/聚英云平台WIFI网口版使用说明.rar
本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
Modbus协议说明书下载链接地址：
http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar
本控制卡主要为温度寄存器，支持以下指令码：3、4、6
|
指令码 |
含义 |
|
3 |
读取配置数据 |
|
4 |
读取温度数据 |
|
6 |
修改配置数据 |
线圈寄存器地址表：
|
寄存器名称 |
寄存器地址 |
说明 |
|||
|
模拟量输入 |
|||||
|
输入1 |
温度输入 4号指令 |
3x0001 |
第一路输入 |
||
|
输入2 |
3x0002 |
第二路输入 |
|||
|
输入3 |
3x0003 |
第三路输入 |
|||
|
输入4 |
3x0004 |
第四路输入 |
|||
|
输入5 |
3x0005 |
第五路输入 |
|||
|
输入6 |
3x0006 |
第六路输入 |
|||
|
输入7 |
3x0007 |
第七路输入 |
|||
|
输入8 |
3x0008 |
第八路输入 |
|||
|
配置参数 |
|||||
|
通信波特率 |
保持寄存器 |
4x1001 |
见下表波特率数值对应表，默认为0，支持0-5，该寄存器同时决定RS232和RS485的通信波特率 |
||
|
备用 |
4x1002 |
备用，用户不可写入任何值。 |
|||
|
偏移地址 |
4x1003 |
设备地址=偏移地址+拨码开关地址 |
|||
|
工作模式 |
4x1004 |
用户可以使用，存储用户数据 |
|||
|
延迟时间 |
4x1005 |
用户可以使用，存储用户数据 |
|||
备注：
①：Modbus设备指令支持下列Modbus地址：
00001至09999是离散输出(线圈)
10001至19999是离散输入(触点)
30001至39999是输入寄存器(通常是模拟量输入) 40001至49999是保持寄存器(通常存储设备配置信息)
采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。
波特率数值对应表
|
数值 |
波特率 |
|
0 |
9600 |
|
1 |
2400 |
|
2 |
4800 |
|
3 |
9600 |
|
4 |
19200 |
|
5 |
38400 |
|
查询第1路温度 |
FE 04 00 00 00 01 25 C5 |
|
返回信息 |
FE 04 02 00 00 AD 24 |
|
查询第2路温度 |
FE 04 00 01 00 01 74 05 |
|
查询第3路温度 |
FE 04 00 02 00 01 84 05 |
|
查询第4路温度 |
FE 04 00 03 00 01 D5 C5 |
|
查询第5路温度 |
FE 04 00 04 00 01 64 04 |
|
查询第6路温度 |
FE 04 00 05 00 01 35 C4 |
|
查询第7路温度 |
FE 04 00 06 00 01 C5 C4 |
|
查询第8路温度 |
FE 04 00 07 00 01 94 04 |
|
查询1~8路温度 |
FE 04 00 00 00 08 E5 C3 |
获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01
查询第一路温度
FE040000000125C5
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
04 |
04指令 |
查询输入寄存器指令 |
|
00 00 |
起始地址 |
要查询的第一路模拟量寄存器地址 |
|
00 01 |
查询数量 |
要查询的模拟量数量 |
|
25 C5 |
CRC16 |
模拟返回信息：
FE 04 02 00 00 AD 24
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
04 |
04指令 |
返回指令：如果查询错误，返回0x82 |
|
02 |
字节数 |
返回状态信息的所有字节数。1+(n-1)/8 |
|
00(TH) 00(TL) |
查询的AD字 |
TH为温度高字节，TL 为温度低字节 |
|
AD 24 |
CRC16 |
