一、产品描述

1、产品定位

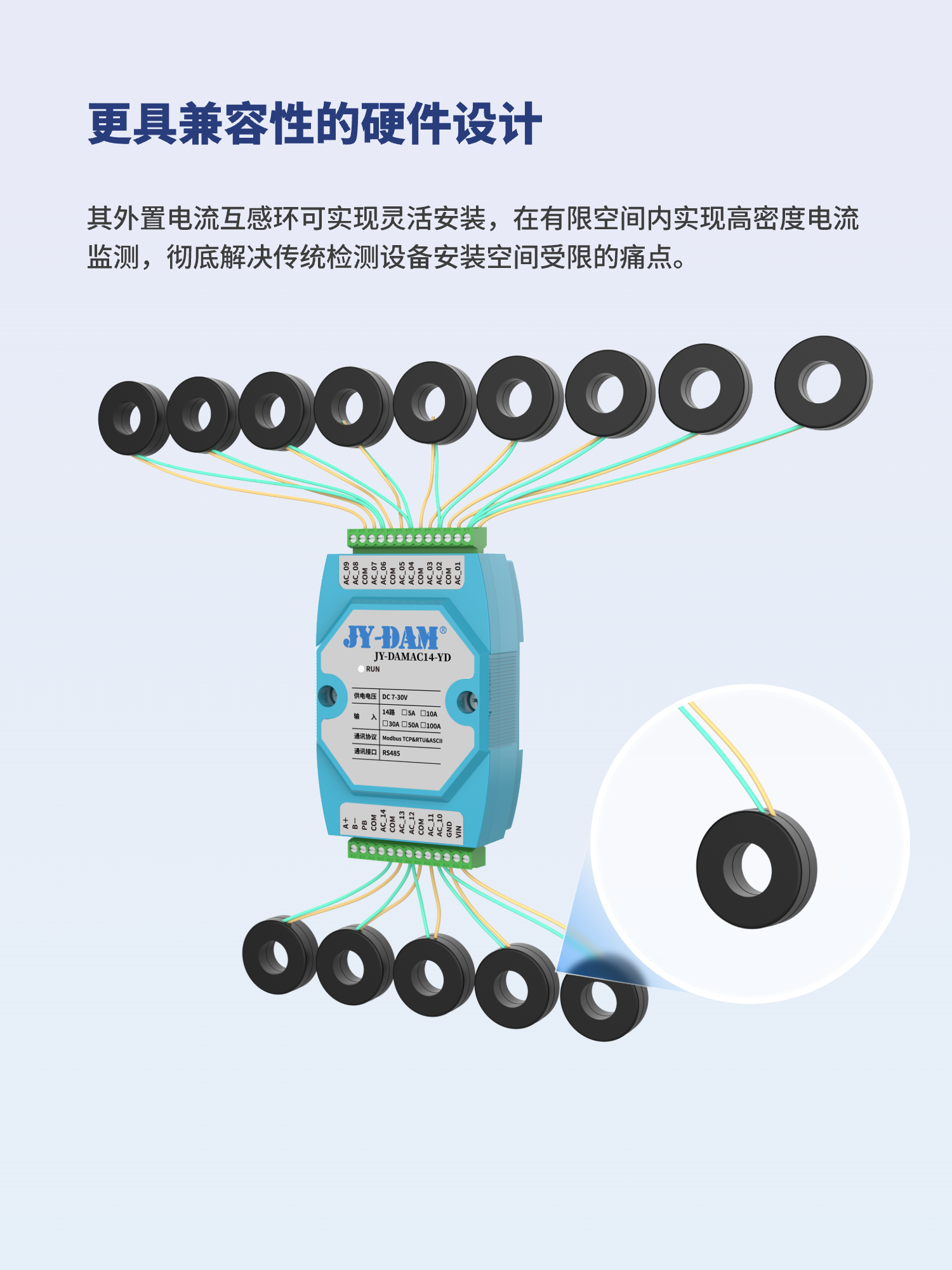

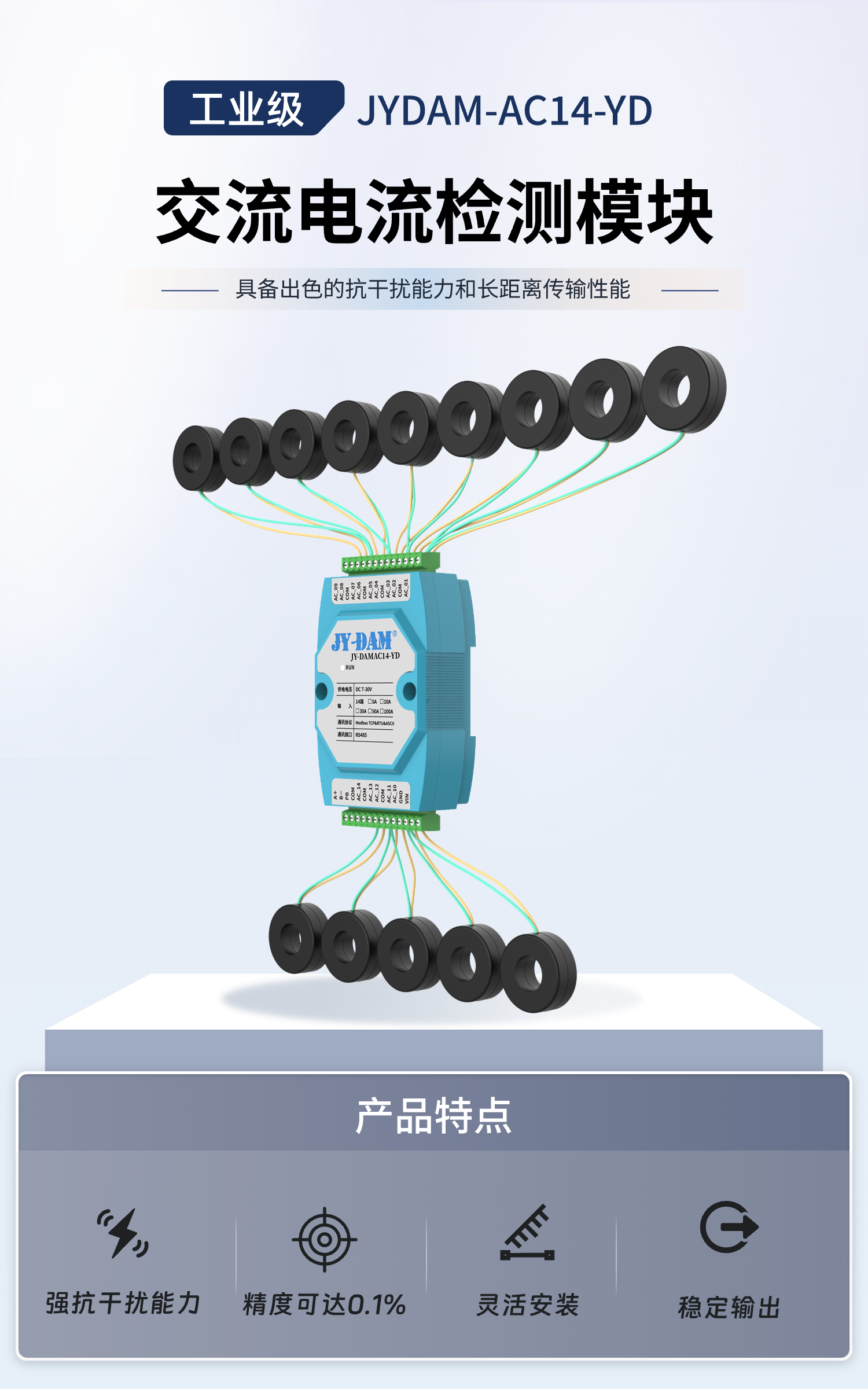

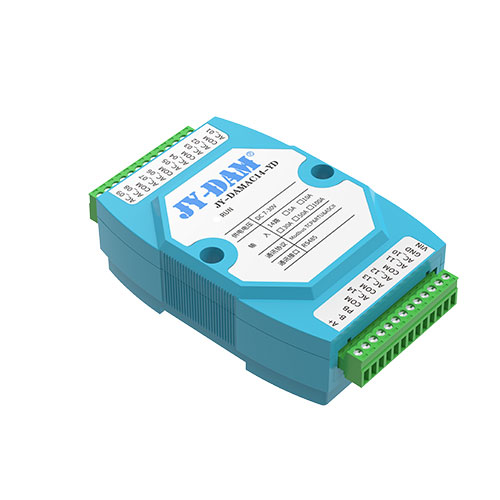

JYDAM-AC14-YD 是一款工业级多通道交流电流检测模块，采用便捷的导轨安装设计，专为配电柜智能化升级设计。其外置电流互感环可实现灵活安装，在有限空间内实现高密度电流监测，彻底解决传统检测设备安装空间受限的痛点。

2、核心技术参数与通信能力

模块采用真有效值测量算法，可同时采集 14 路 0~ 100A 交流电流信号，精度高达 0. 1% 。标配工业级隔离 RS-485 通信接口和 RJ45 以太网接口，支持标准MODBUS-RTU 与 MODBUS-TCP 等协议。具备出色的抗干扰能力和长距离传输性能。

3、应用场景

l 工业自动化监测：在生产设备电力监控与生产线能源消耗分析场景中，可实时精准监测设备电流，为企业评估设备运行状态、优化生产效率提供可靠数据支撑。

l 能源精细化管理：于能源管理领域，通过实时监测多路电流并进行深度分析，助力企业实现能耗精细化管控，有效挖掘节能增效潜力。

l 配电网络安全保障：作为配电监测网络的关键节点，可全方位监测配电网运行状态，及时捕捉电流异常波动并触发预警，为电力供应的稳定安全保驾护航，是多路电流智能化监测的优选方案。

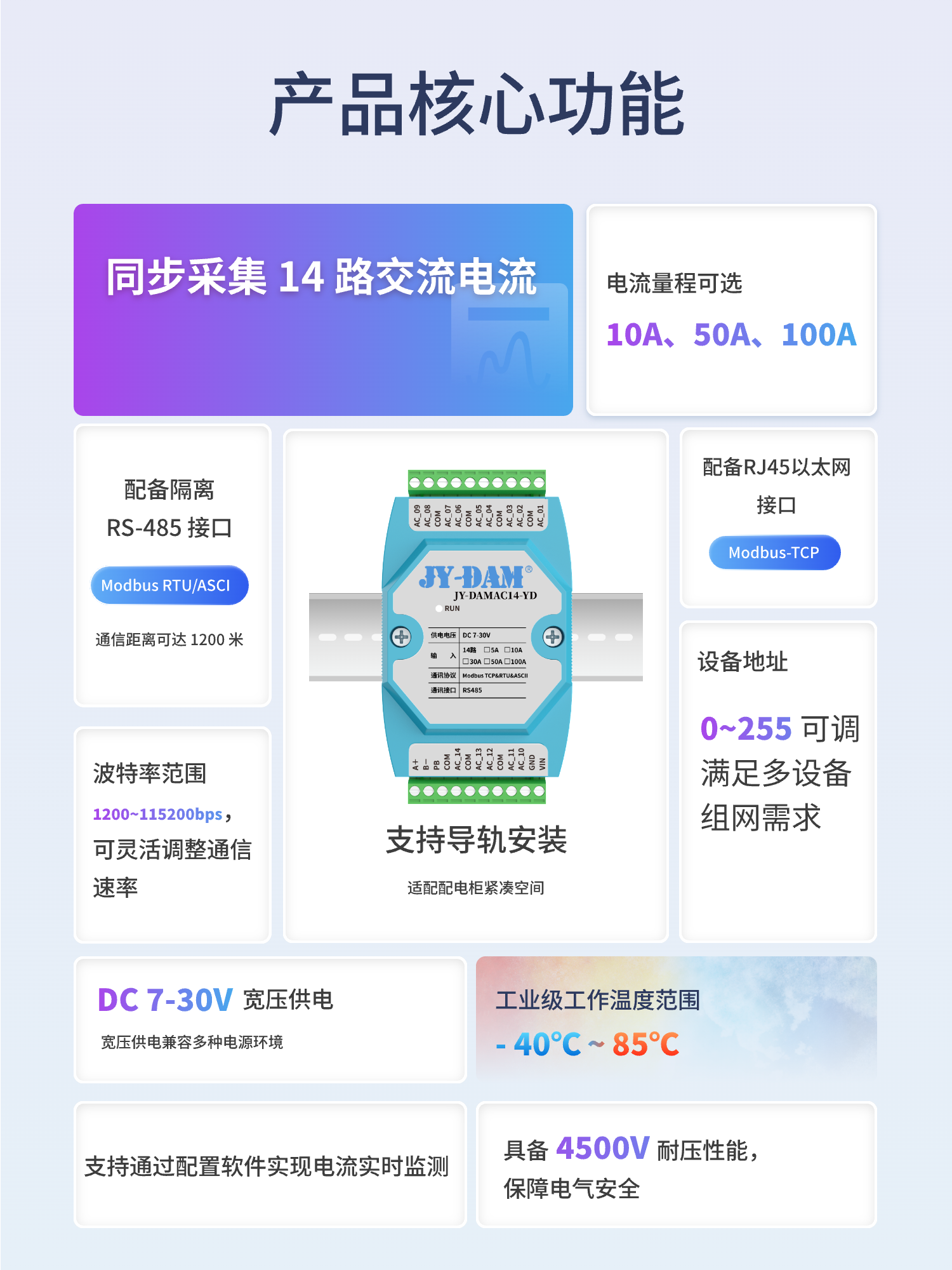

二、产品功能

l 同步采集 14 路交流电流;

l 电流量程可选：10A 、50A 、100A;

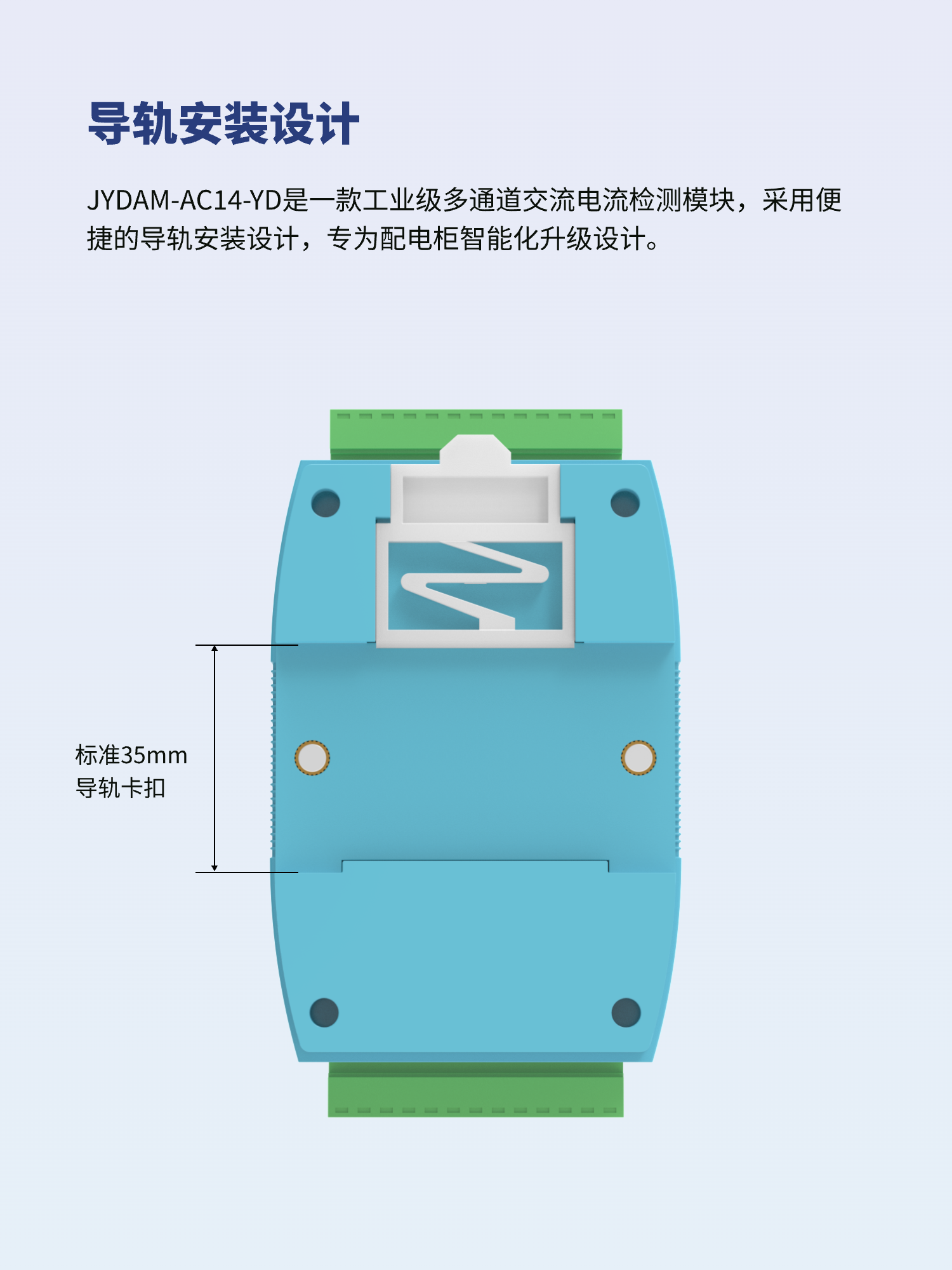

l 支持导轨安装，适配配电柜紧凑空间;

l 配备隔离 RS-485 接口，支持 Modbus RTU/ASCII 多协议通信，通信距离可达 1200 米;

l 配备 RJ45 以太网接口，支持 Modbus-TCP 协议;

l 波特率范围 1200~ 115200bps ，可灵活调整通信速率;

l 设备地址 0~255 可调，满足多设备组网需求;

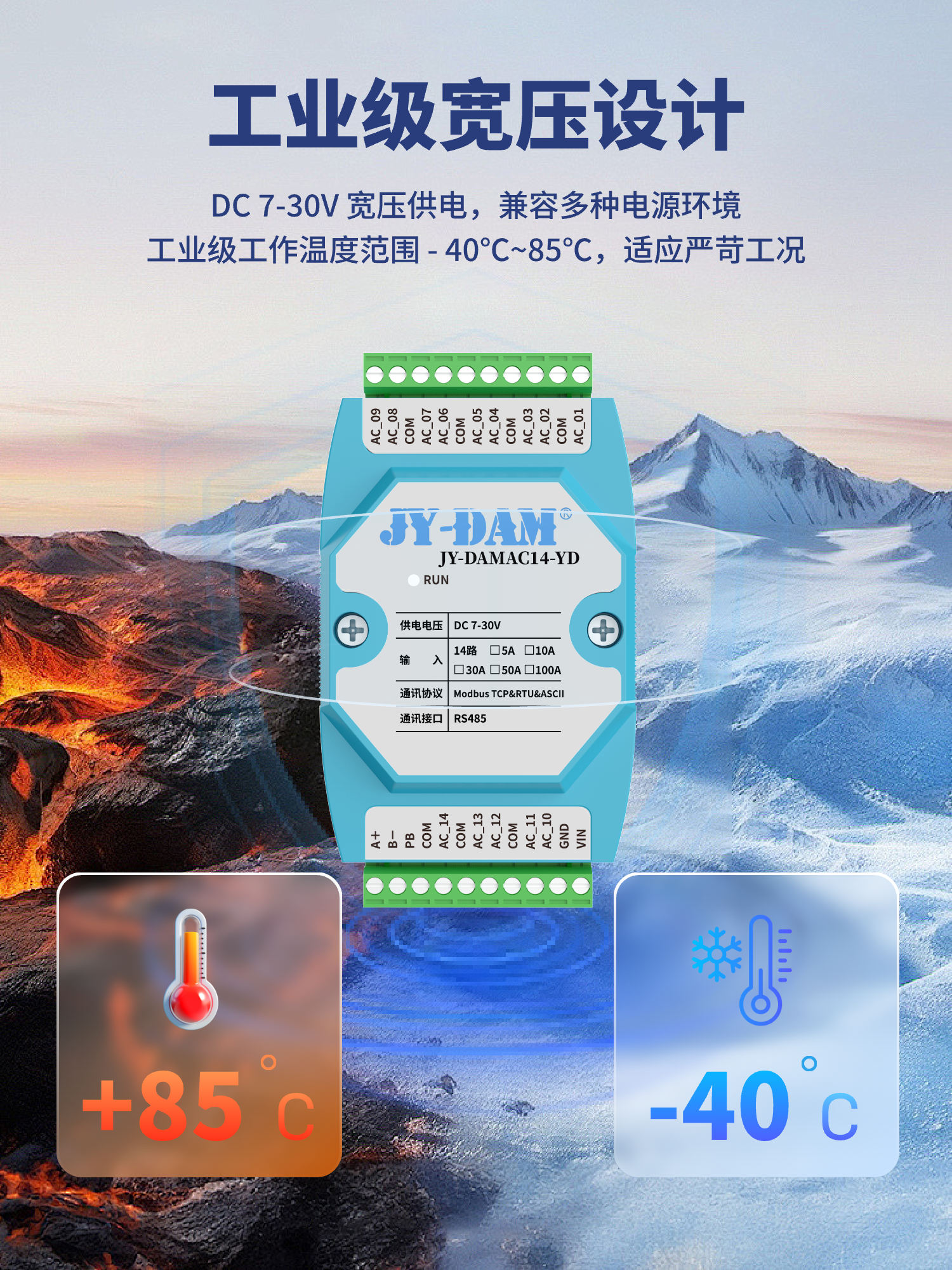

l DC 7-30V 宽压供电，兼容多种电源环境;

l 工业级工作温度范围 - 40℃~85℃ , 适应严苛工况;

l 具备 4500V 耐压性能，保障电气安全;

l 支持通过配置软件实现电流实时监测;

三、产品特点

l 采用 RS485 通讯隔离，具有强抗干扰能力;

l 14 路电流同步采集，精度可达 0. 1%;

l 外置电流环，灵活安装，可直接嵌入配电柜导轨;

l 采用精密微型电流互感器，有效抑制磁饱和现象，维持稳定线性输出;

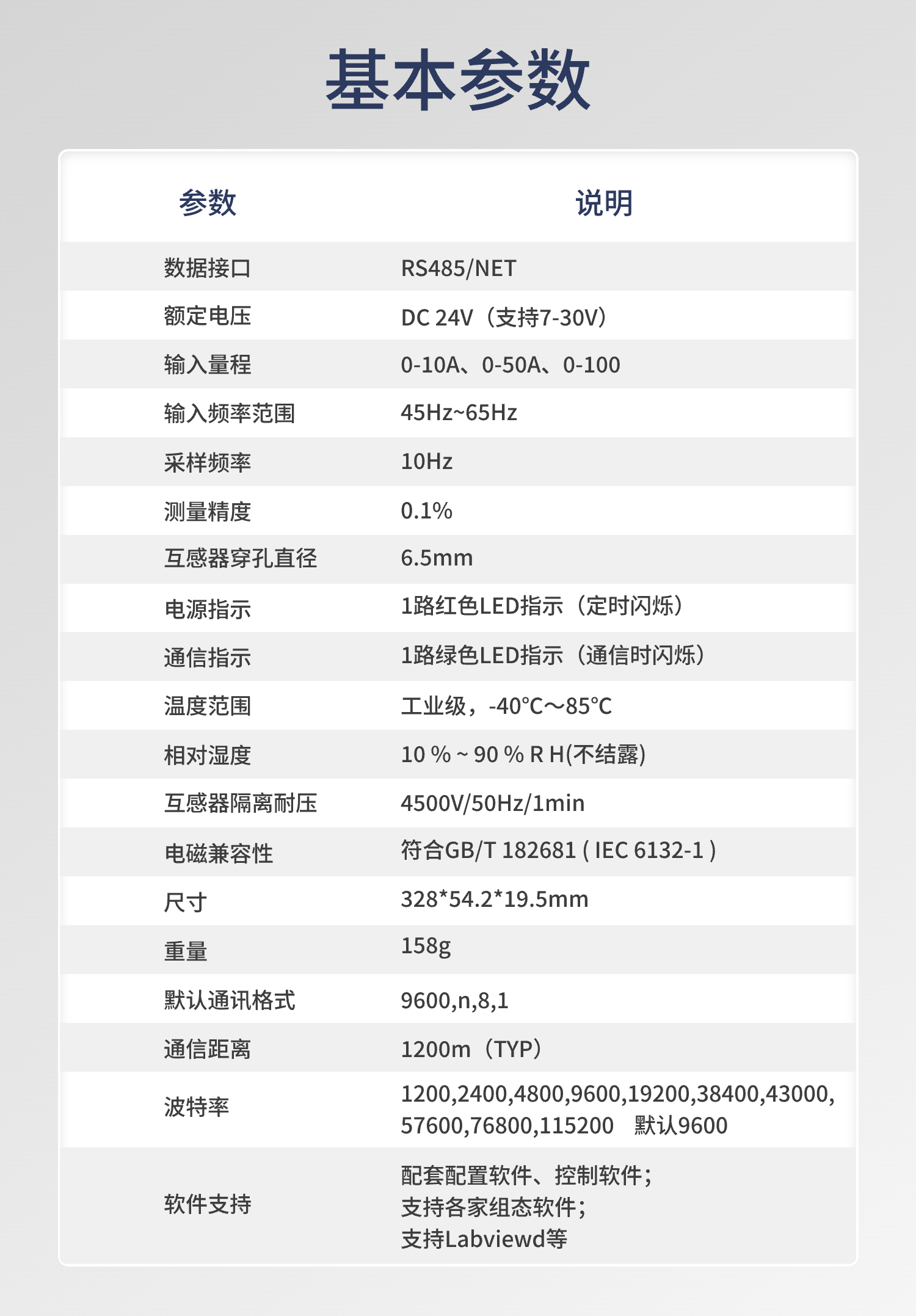

四、主要参数

五、产品选型

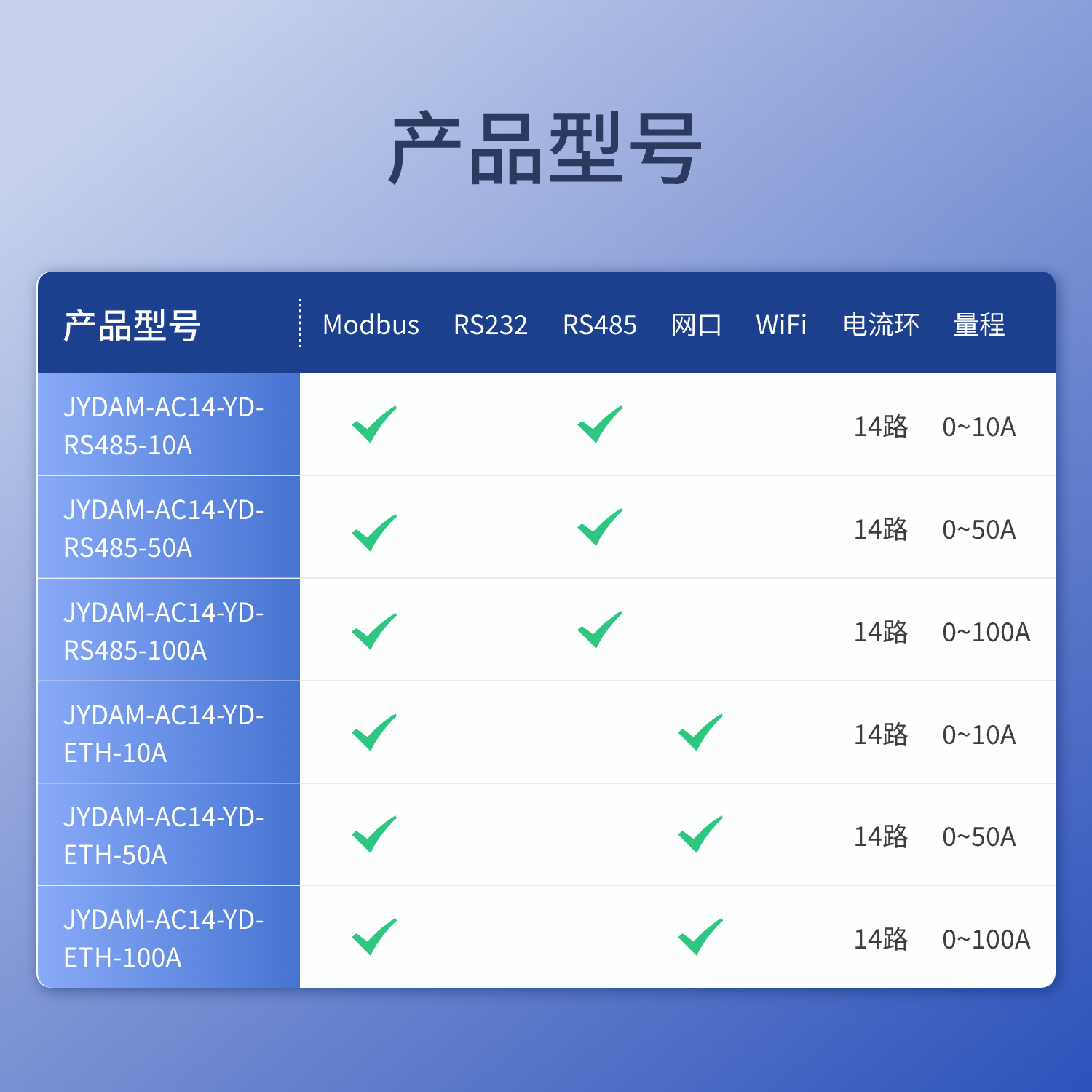

1、产品型号

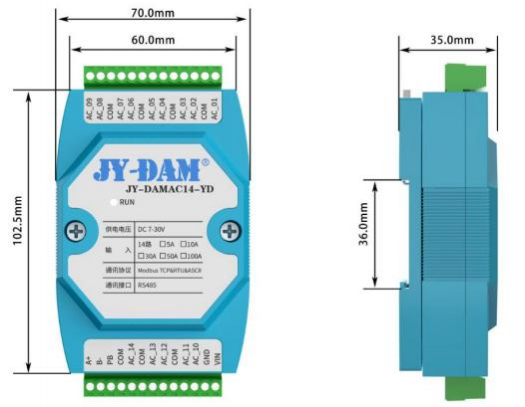

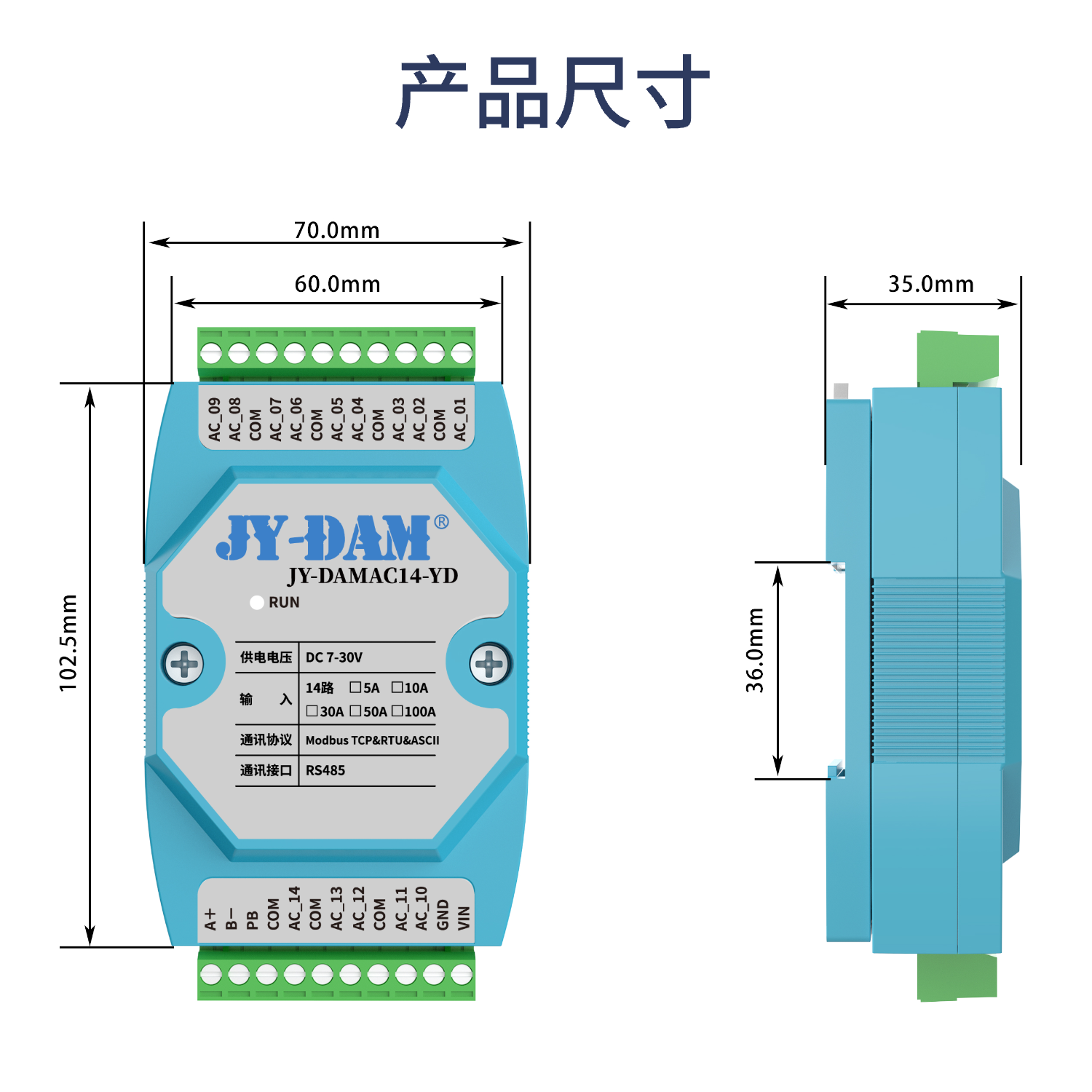

2、产品尺寸

六、接口说明

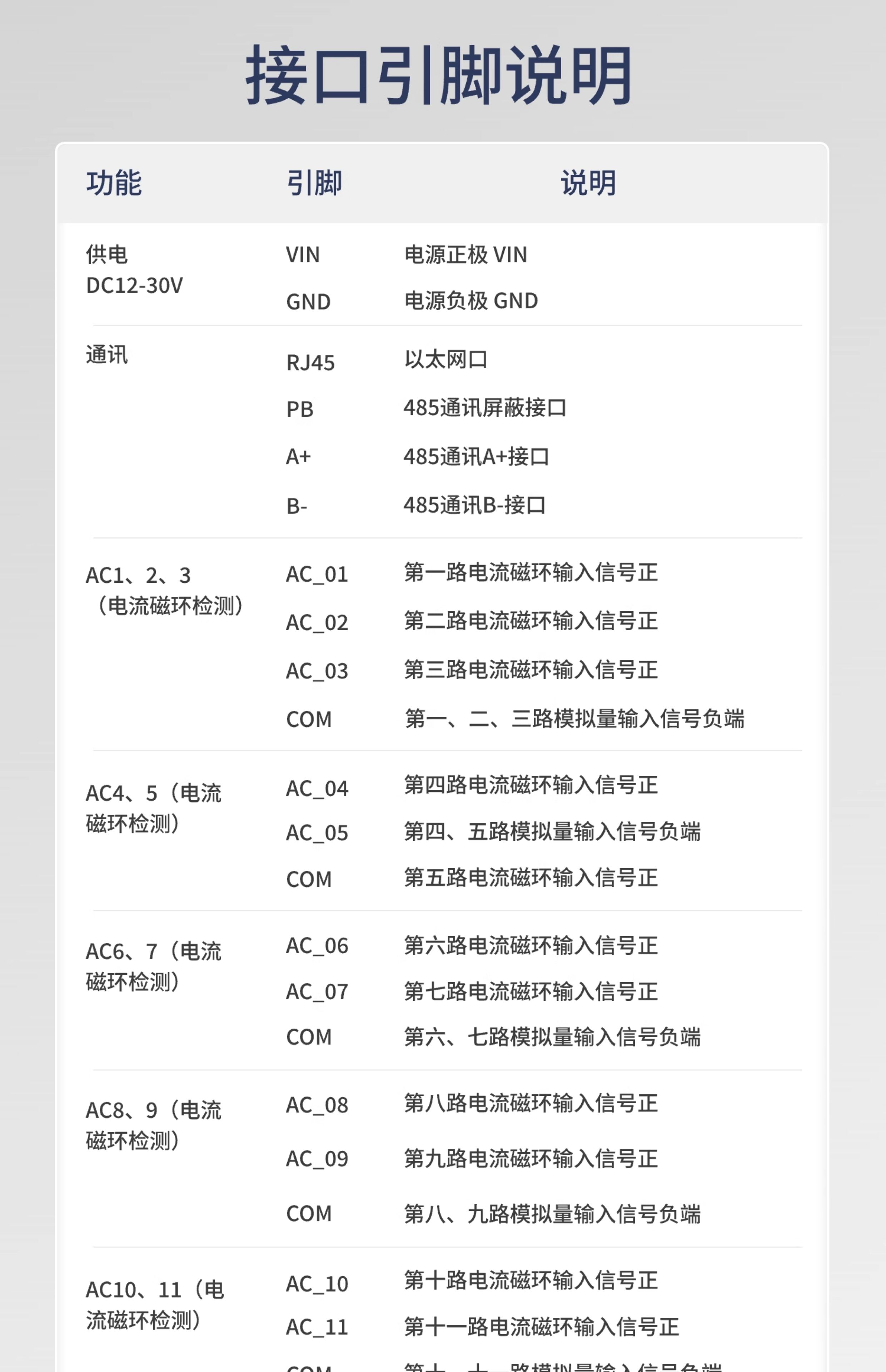

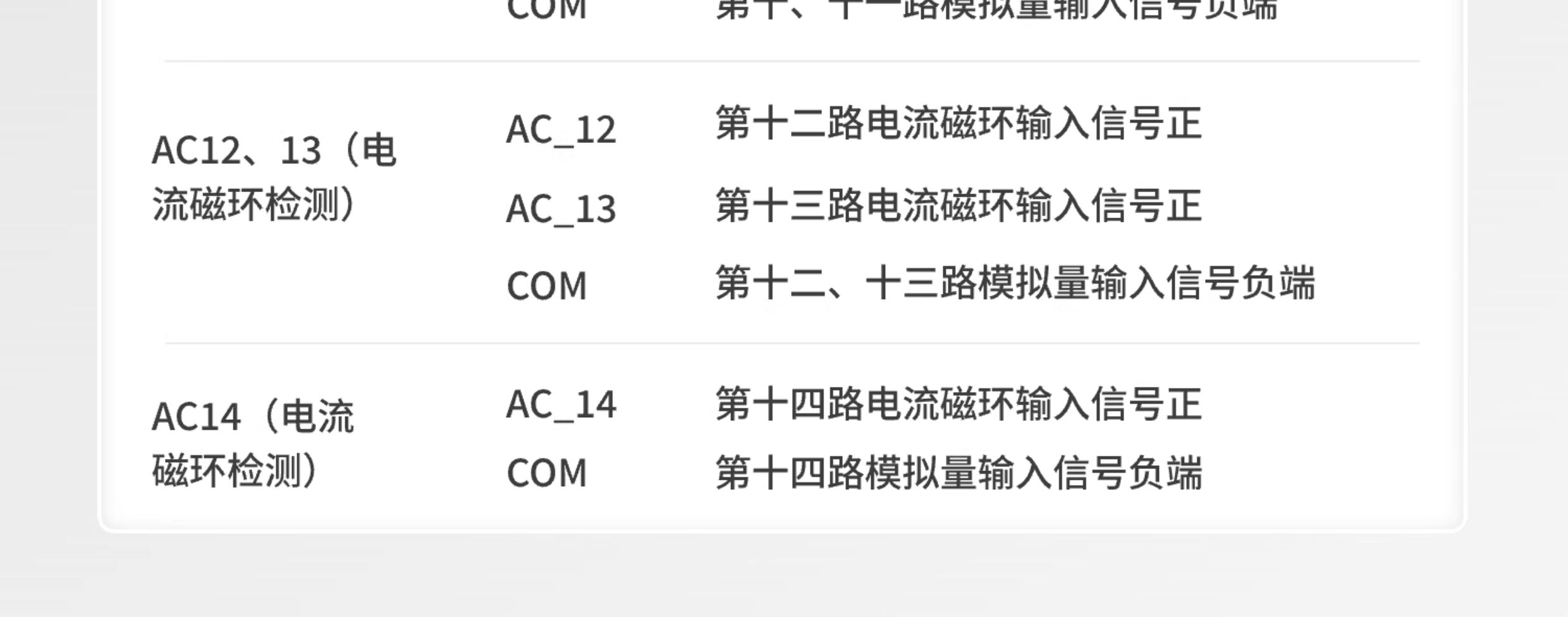

1、引脚说明

七、通讯接线说明

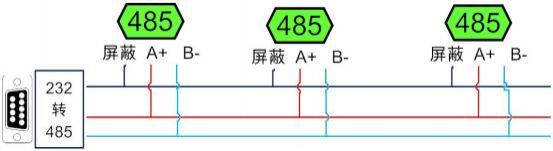

1、RS485 级联接线方式

电脑自带的串口一般是 RS232 ，需要配 232-485 转换器(工业环境建议使用有源带隔离的转换器)，转换后 RS485 为 A 、B 两线，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接 GND 。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

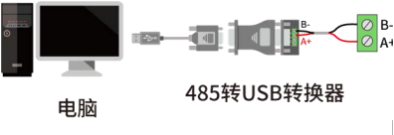

2、USB 转 485 接线

3、ETH 以太网接线方式

指示灯：连接网线后，网口指示灯正常为黄灯常亮，绿灯闪烁;

设备默认 IP 为 192.168.1.232 ，端口号为 10000 ，默认为 TCP Server 模式。

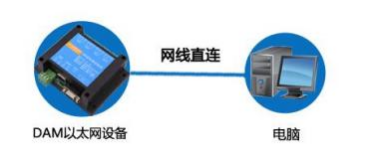

3.1. 直连模式

设备支持使用网线和电脑直连通讯，此时需要在电脑网络与共享中心里的更改适配器管理里将除了本地连接以外的其他网卡全部禁用，将本机电脑 IP 设置为 192.168.1.100 ，然后重新打开软件搜索。

如下图所示：

点击 ，点击进入，点击【更改适配器设置】进入

将无线禁用，如有虚拟网卡也需要禁用。

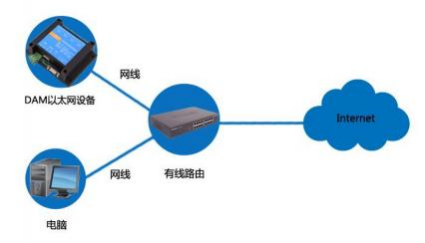

3.2. 路由器/交换机模式

此模式下，也需要在电脑网络与共享中心里的更改适配器管理里将除了本地连接以外的其他网卡全部禁用

设备通过网线接入网络，网口可以接交换机或路由器， 同一局域网内的计算机使用Modbus TCP 、Modbus RTU 或 Modbus ASCII 协议进行通信。

八、测试软件说明

1、软件下载

软件下载链接地址：https://www.juyingele.com/download/JYDAMSoftware.zip

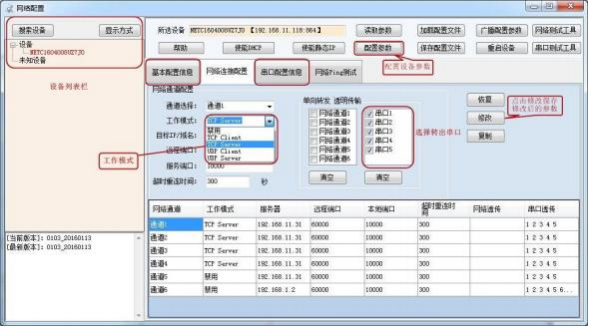

网口配置软件下载链接：https://www.juyingele.com/download/JYNetConfig.zip

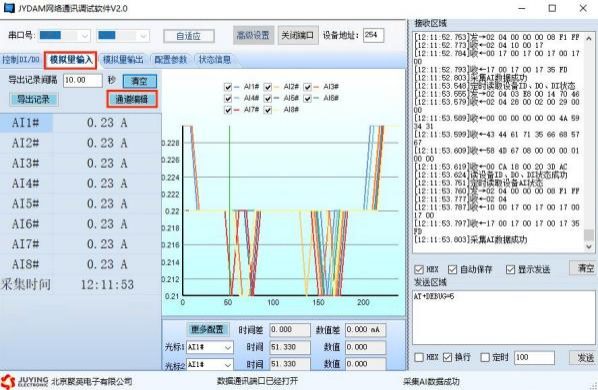

2、模拟量数据输入说明

1 选择模拟量输入;

2 下方可以直接查看数据大小和实时曲线。

3 可通过通道编辑更改参数

九、参数及工作模式配置

1、设备地址

1.1 、设备地址的介绍

DAM 系列设备地址默认为 1 ，使用广播地址为 254 进行通讯，用0 无法通讯。

设备地址=偏移地址。

1.2 、设备地址的读取

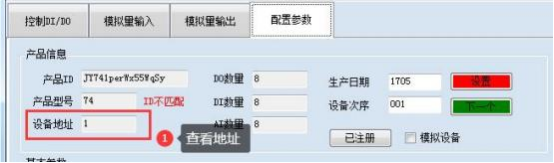

设备正常通讯后，初始设备地址写入254 ，然后点击软件上方“配置参数 ”即可读到设备的当前地址。

1.3 、偏移地址的设定与读取

点击 JYDAM 调试软件下方偏移地址后边的“读取 ”或“设置 ”来对设备的偏移地址进行读取或设置。

2、波特率的读取与设置

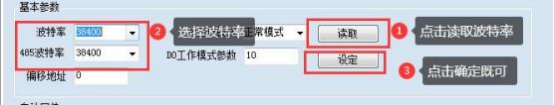

点击下方波特率设置栏的“读取 ”和“设置 ”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

十、开发资料说明

1、通讯协议说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议中文版参考：

https://www.juyingele.com/download/Modbus_poll.zip

本产品同时支持modbus RTU 格式。

2、Modbus 寄存器说明

本控制卡主要为线圈寄存器，主要支持以下指令码：3 4

线圈寄存器地址表：

备注：

① ：Modbus 设备指令支持下列 Modbus 地址：

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入)

40001至 49999 是保持寄存器(通常存储设备配置信息)

采用 5 位码格式，第一个字符决定寄存器类型，其余 4 个字符代表地址。地址 1 从 0开始，如 00001 对应 0000。

② ：波特率数值对应表

寄存器地址按照 PLC 命名规则，真实地址为去掉最高位，然后减一。

3、指令生成说明

应用举例及其说明：本机地址除了偏移地址之外，还有默认的 254 为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254 地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

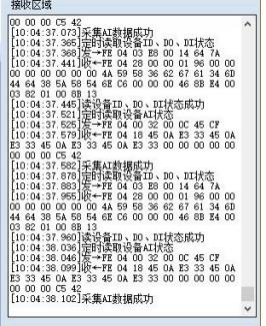

指令可通过“聚英翱翔 DAM 调试软件 ”，勾选调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus 协议生成，例如对于继电器线圈的读写，实际就是对modbus 寄存器中的线圈寄存器的读写，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1 的状态，实际上是对继电器 1 对应的线圈寄存器 00001 的读写操作。

4、指令详解

4.1 、模拟量查询

查询第一路模拟量

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.01A

发送码：FE 04 00 00 00 01 25 C5

模拟返回信息：

返回码：FE 04 02 00 00 AD 24

查询 1~14 路模拟量

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.01

发送码：FE 04 00 00 00 0E 65 C1

模拟返回信息：

返回码：FE 04 1C 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 28 25

十一、常见问题与解决方法

1、485 总线上挂有多个设备时，每个设备地址不能一样，不能使用广播地址 254 来进行通讯。

广播地址在总线上只有一个设备时可以使用，大于 1 个设备时请以拨码开关区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
