一、产品特点

DC7-30V宽压供电;

输入光耦隔离，继电器输出触点隔离;

支持AP热点及WIFI模式通讯;

支持标准modbus协议，同时支持RTU/TCP格式;

具有闪开、闪断功能，可以在指令里边带参数、操作继电器开一段时间自动关闭;

具有频闪功能，可以控制器继电器周期性开关;

二、产品功能

2路光耦输入(DC3.3-24V);

2路继电器输出;

2路12位分辨率模拟量电压输入;

支持波特率：1200,2400,4800,9600,19200,38400,57600,115200(可以通过软件修改，默认9600);

设备默认IP为192.168.1.232，端口号10000.

智能自控版功能：

定时控制----年月日时分秒自定义设置时间控制，可循环;

输出互锁----自定义输出通道与输出通道之间的互锁关系;

开关量联动----手动开关或开关量触发设备与控制输出联动;

模拟量自动控制----自定义模拟量上下限阈值，触发后自动控制;

场景控制-----自定义完整的逻辑控制触发条件;

70组规则设定----多达70组规则条件设定，满足各种逻辑要求。

三、版本说明

①、普通版：

设备默认输入和输出之间为互相独立，没有关系。

②、智能自控版：

定时控制----年月日时分秒自定义设置时间控制，可循环;

输出互锁----自定义输出通道与输出通道之间的互锁关系;

开关量联动----手动开关或开关量触发设备与控制输出联动;

模拟量自动控制----自定义模拟量上下限阈值，触发后自动控制;

场景控制-----自定义完整的逻辑控制触发条件;

70组规则设定----多达70组规则条件设定，满足各种逻辑要求。

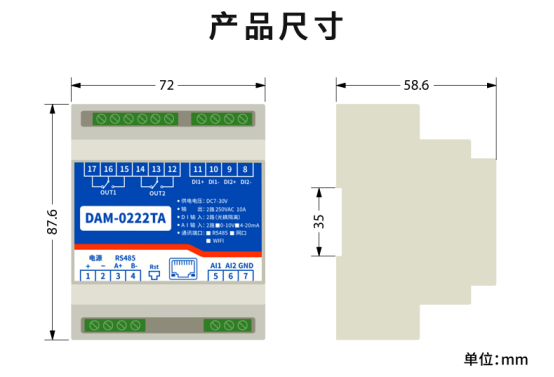

四、主要参数

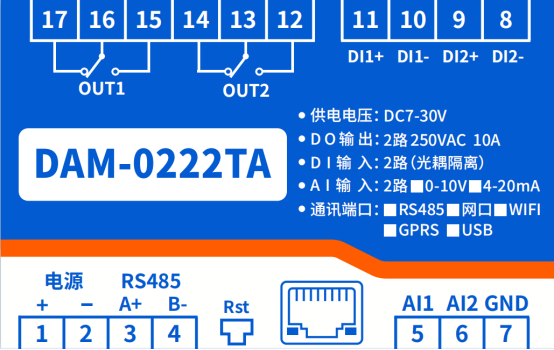

五、接口说明

六、通讯说明

1、默认IP

配置参数网页地址：192.168.10.1，登录账号：admin，密码：admin

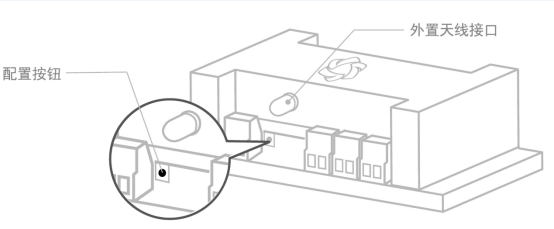

2、复位说明

 长按按键6秒，指示灯1长1短闪烁，释放按键后，进入复位AP模式。

 长按按键12秒，指示灯1长2短闪烁，释放案件后，进入一键配置模式(预留)。

 备注：

复位操作时，模块、板卡通讯的波特率恢复为9600.

 默认AP的名字为JY_XXXXXX,密码：12345678，默认IP为：192.168.10.1。

七、工作模式

WiFi模块有两种工作模式

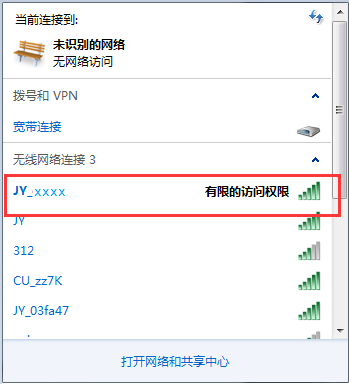

①　AP模式：WiFi模块作为热点，可以用电脑或者手机连接上WiFi进行通讯，默认AP的名字为JY_XXXXXX,密码为12345678，默认IP为：192.168.10.1。

1、WiFi模式：设备的WiFi桥接入用户无线路由器的WIFI信号中，用户通过连接自己的WIFI信号进行通讯。

八、输入输出接线

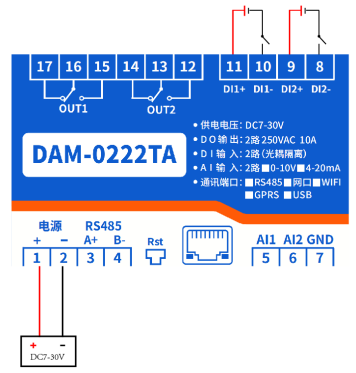

1、有源开关量接线示意图

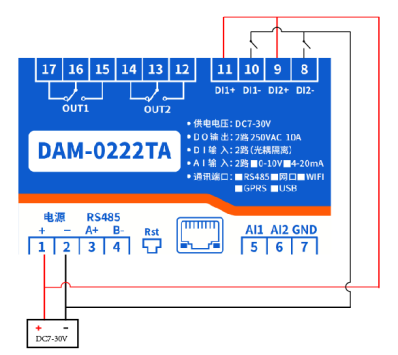

2、无源开关量接线示意图

3、继电器接线说明

4、模拟量接线示意图

设备采集到的AI数据与实际输入值之间的关系：

实际值=返回值*0.001

九、设备参数配置

1、网络配置说明

WIFI版设备通过【WIFI配置手册】进行参数及工作模式配置，详细配置方法，阅读【WIFI使用手册】文档即可;

配置手册下载地址：https://www.juyingele.com/download/WIFIConfig.pdf

2、工作模式

①、普通版：

设备默认输入和输出之间为互相独立，没有关系。

②、智能自控版：

开关量(DI)输入和模拟量(AI)输入与继电器输出(DO)的对应关系，需要使用DLC配置软件或在云平台软件上直接进行配置。

DLC配置软件下载地址：https://www.juyingele.com/download/DLC_timing_Config.zip

十、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议中文版参考：https://www.juyingele.com/download/Modbus_poll.zip

2、Modbus寄存器说明

线圈寄存器地址表：

3、指令生成说明

指令可通过“聚英翱翔DAM调试软件”，勾选调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器00001的读写操作。

4、指令列表

5、指令详解

5.1、继电器输出

控制1路继电器(以第一路开为例，其他通道参照本例)，任意一个字节变动，CRC校验位会随之变动。

发送码：FE 05 00 00 FF 00 98 35

继电器卡返回信息：

返回码：FE 05 00 00 FF 00 98 35

5.2、继电器状态

查询2路继电器

发送码：FE 01 00 00 00 02 A9 C4

继电器卡返回信息：

返回码：FE 01 01 00 61 9C

5.3、光耦输入

查询光耦

发送码：FE 02 00 00 00 02 ED C4

光耦返回信息：

返回码：FE 02 01 01 50 5C

5.4、模拟量查询

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.001

查询模拟量AD字

发送码：FE 04 00 00 00 02 64 C4

模拟返回信息：

返回码：FE 04 02 00 00 AD 24

5.5、闪开闪闭指令

闪开闪闭指令解析

闪开发送码：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

闪断发送码：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回码：FE 10 00 03 00 02 A5 C7

5.6、全开全关指令

全开全关指令解析

全开发送码：FE 0F 00 00 00 02 01 FF D1 D3

全断发送码：FE 0F 00 00 00 02 01 00 91 93

全开返回码：FE 0F 00 00 00 02 C0 05

全断返回码：FE 0F 00 00 00 02 C0 05
