DC7-40V;
继电器输出触点隔离;
通讯接口支持RJ45以太网口;
通信波特率:2400,4800,9600,19200,38400(可以通过软件修改,默认9600);
通信协议:支持标准modbus RTU协议;
具有闪开、闪断功能,可以在指令里边带参数、操作继电器开一段时间自动关闭;
具有频闪功能,可以控制器继电器周期性开关。
10路模拟量输出。

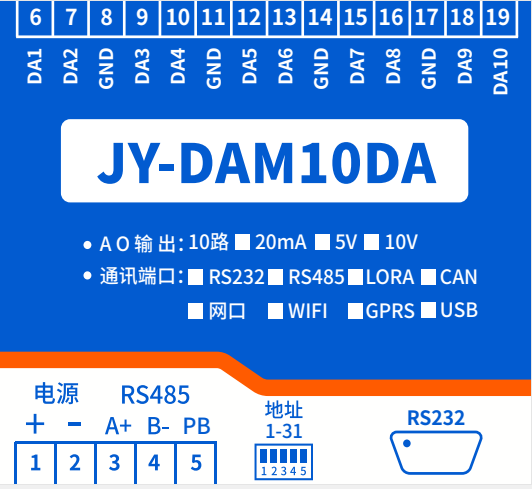

型号 | modbus | RS232 | RS485 | RJ45 | DA |
DAM10DA-NET | ● | ● | 10 |
参数 | 说明 |
数据接口 | RS485、RS232 |
额定电压 | DC 12-30V |
电源指示 | 1路红色LED指示(不通信时常亮,通信时闪烁) |
通讯指示 | 与电源指示灯共用 |
输出指示 | 与电源指示灯共用 |
温度范围 | 工业级,-40℃~85℃ |
尺寸 | 115*95*41mm |
重量 | 300g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
软件支持 | 配套配置软件、控制软件; |

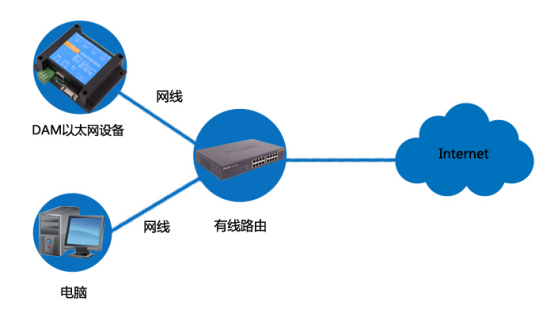

使用“以太网配置软件”(相关下载内下载),配置设备的设备地址及设备的网络通信模式。
详细配置方法参见“以太网配置软件使用说明”文档。
软件下载地址:http://www.juyingele.com.cn/software/jynet/ 以太网转串口配置软件.rar

设备参数配置完毕,通过建立虚拟串口或网络调试助手进行测试。

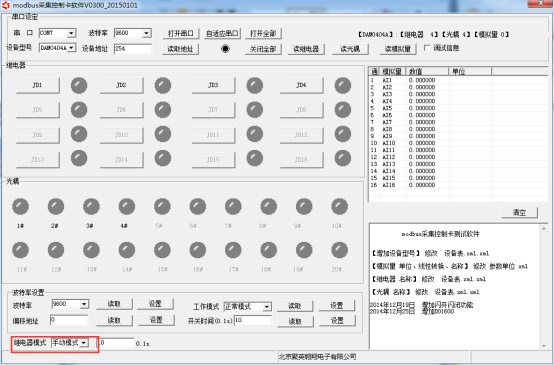

手动模式:对继电器每操作一次,继电器则翻转一次(闭合时断开,断开时闭合);
闪开模式:对继电器每操作一次,继电器则闭合1秒(实际时间【单位秒】=设置数字*0.1)后自行断开;
闪断模式:对继电器每操作一次,继电器则断开1.秒(时间可调)后自行闭合;
闪开闪断模式不能写入设备内部,可以通过发送指令实现,聚英组态软件上即可实现此功能。

注:闪断闪开模式不能写入设备芯片内,软件上选择闪断闪开模式后,所有通道都为闪断闪开模式下,可通过发送单个通道的闪断闪开指令来进行单个通道的控制,不影响其他通道的正常控制。

本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
Modbus协议中文版参考:http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar
本产品支持modbus RTU 格式。
本控制卡主要为模拟输入寄存器和光耦输入寄存器,主要支持以下指令码:3、4
指令码 | 含义 |
4 | 读输入状态 |
3 | 写模拟量数值 |
线圈寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 | |||
模拟量输出 | |||||
输出1 | 模拟量输出 3号指令 | 4x0001 | 第一路输出 | ||
输出2 | 4x0002 | 第二路输出 | |||
输出3 | 4x0003 | 第三路输出 | |||
输出4 | 4x0004 | 第四路输出 | |||
输出5 | 4x0005 | 第五路输出 | |||
输出6 | 4x0006 | 第六路输出 | |||
输出7 | 4x0007 | 第七路输出 | |||
输出8 | 4x0008 | 第八路输出 | |||
输出9 | 4x0009 | 第九路输出 | |||
输出10 | 4x0010 | 第十路输出 | |||
配置参数 | |||||
通信波特率 | 保持寄存器 | 4x1001 | 见下表波特率数值对应表,默认为0,支持0-5,该寄存器同时决定RS232和RS485的通信波特率 | ||
备用 | 4x1002 | 备用,用户不可写入任何值。 | |||
偏移地址 | 4x1003 | 设备地址=偏移地址+拨码开关地址 | |||
工作模式 | 4x1004 | 用户可以使用,存储用户数据 | |||
延迟时间 | 4x1005 | 用户可以使用,存储用户数据 | |||
备注
①:Modbus设备指令支持下列Modbus地址:
00001至09999是离散输出(线圈)
10001至19999是离散输入(触点)
30001至39999是输入寄存器(通常是模拟量输入)
40001至49999是保持寄存器(通常存储设备配置信息)
采用5位码格式,第一个字符决定寄存器类型,其余4个字符代表地址。地址1从0开始,如00001对应0000。
波特率数值对应表
数值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③:继电器状态,通过30002地址可以查询,也可以通过00001---00002地址来查询,但控制只能使用00001---00002地址。
30002地址数据长度为16bit。最多可表示16个继电器。
对应结果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
继电器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器30009数据 的bit8 与寄存器00001的数据一样。
同理:光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。
寄存器地址按照PLC命名规则,真实地址为去掉最高位,然后减一。
应用举例及其说明:本机地址除了拨码开关地址之外,还有默认的254为广播地址。设备通过设置的IP地址来区分,不用设置设备地址。

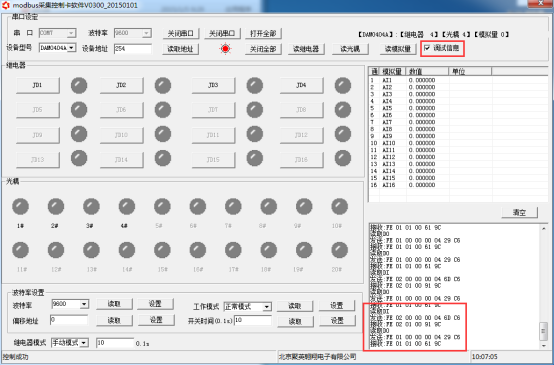

指令可通过“聚英翱翔DAM调试软件”,的调试信息来获取。

指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器0001的读写操作。
情景 | RTU格式(16进制发送) |
查询第1路模拟量 | FE03000000019005 |
返回信息 | FE 03 02 00 00 AC 50 |
查询第2路模拟量 | FE0300010001C1C5 |
查询第3路模拟量 | FE030002000131C5 |
查询第4路模拟量 | FE03000300016005 |
查询第5路模拟量 | FE0300040001D1C4 |
查询第6路模拟量 | FE03000500018004 |
查询第7路模拟量 | FE03000600017004 |
查询第8路模拟量 | FE030007000121C4 |
查询第9路模拟量 | FE030008000111C4 |
查询第10路模拟量 | FE03000900014007 |
1、查询第一路模拟量输出
设置输出值与实际值的关系:输出值=实际值*100
FE 03 00 00 00 01 90 05
字段 | 含义 | 备注 |
FE | 设备地址 | |
03 | 03指令 | 查询输入寄存器指令 |
00 00 | 起始地址 | 要查询的第一路模拟量寄存器地址 |
00 01 | 查询数量 | 要查询的模拟量数量 |
90 05 | CRC16 |
模拟返回信息:
FE 03 02 00 00 AC 50
字段 | 含义 | 备注 |
FE | 设备地址 | |
03 | 03指令 | 返回指令:如果查询错误,返回0x82 |
02 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00 00 | 查询的AD字 | 0x0227,即十进制551,为查询的模拟量AD字的值 |
AC 50 | CRC16 |
2、设置第一路模拟量输出
FE 06 00 00 01 90 9C 39
字段 | 含义 | 备注 |
FE | 设备地址 | |
06 | 06指令 | 写输入寄存器指令 |
00 00 | 地址 | 要查询的第一路模拟量寄存器地址 |
01 90 | 设置值 | 设置值16进制 0x0190 = 400 |
9C 39 | CRC16 |
模拟返回信息:
FE 06 00 00 01 90 9C 39
字段 | 含义 | 备注 |
FE | 设备地址 | |
06 | 06指令 | 写输入寄存器指令 |
00 00 | 地址 | 要查询的第一路模拟量寄存器地址 |
01 90 | 设置值 | 设置值16进制 0x0190 = 400 |
9C 39 | CRC16 |
3、设置多路模拟量输出
FE 10 00 00 00 0A 14 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 73 15
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10指令 | 写多路输出寄存器指令 |
00 00 | 地址 | 输出的第一路模拟量寄存器地址 |
00 0A | 输出数量 | 模拟量输出的数量 |
14 | 字节数 | 设置输出字节数 |
00 00 ...... 00 00 | 模拟量输出值 | 第1路模拟量输出 ...... 第10路模拟量输出 |
73 15 | CRC16 | 校验位 |
模拟返回信息:
FE 10 00 00 00 0A 54 01
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10指令 | 写多路输出寄存器指令 |
00 00 | 地址 | 要查询的第一路模拟量寄存器地址 |
00 0A | 输出数量 | 模拟量输出的数量 |
54 01 | CRC16 |
软件名称:聚英组态软件
软件下载链接地址:http://pan.baidu.com/s/1ntPZK4h

本软件适用与我公司的DAM系列设备连接使用,支持串口、WiFi等通讯方式。软件更加人性化,能够自主的添加、删除、修改。有清晰的框架结构,便于管理,可实时显示设备状态及采集的数据,可查询历史操作导出历史数据excel表格
人员管理结构包含:系统管理员、管理员、操作员、监视员。
设备管理结构包含:区域、设备组、设备。
软件功能:
1.软件登陆
2.添加区域
3.添加设备(设备组命名)
4.操作设备
5.定时功能
6.查看历史数据及数据导出
7.数据备份及还原
8.系统设定
由于聚英组态软件实现的功能较多,具体操作方法参考阅读:聚英组态软件使用说明.pdf
1)使用以太网配置软件搜索不到设备时的解决方法:
①检查硬件指示灯,
以太网黄色灯常亮:代表链路正常。长灭:网线异常。
以太网绿色灯闪烁:检测到数据传输。
②操作软件,使能DHCP服务

③如果以上操作仍旧搜索不到,
请确认当前PC的网段和设备的网段在一个网段下。
禁用PC的其他不用的网卡。
当前PC只有一个唯一的局域网IP。
请用PC确认网线是好用的。
当前软件仅支持ipv4。
④如若仍搜索不到,可对有复位按键的设备进行复位,按住复位键6S,网口灯会灭一下,然后正常显示,第一次复位为设备为动态IP,再短接6S复位,此时设备为静态IP;
⑤勾选所有设备

在“基本配置信息”栏内,修改设备IP为静态IP,与电脑所处网段为同一网段,点击“下载参数”,2S后再点击“下载参数”,提示配置成功。

2)当设备能搜索到,修改设备参数,点击“配置参数”无反应时,解决办法:
确认电脑端IP与设备要配置的IP为同一网段下,电脑只接入有线或无线网络,当有线和无线网络都接入时,确认两种网络位于同一网段下,当前网络的路由器的DHCP处于开启状态。
