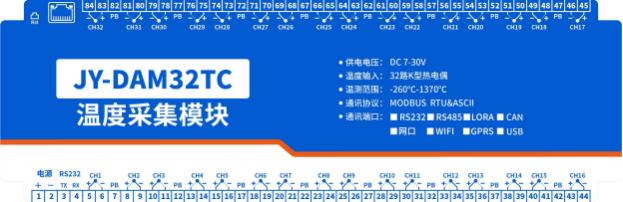

l DC7-30V 宽压供电
l RS485 通讯隔离,输入光耦隔离
l 通讯接口支持 RS232 、RS485。
l 支持标准 Modbus 协议,同时支持 ASCII/RTU 格式
l 测量芯片采用24 位 AD 转换器
l 24 位高分辨率 K 型热电偶采集,可单独设定(B/E/S/T/J/N/R)类型热电偶。
l 32 路热电偶采集通道(默认 K 型)
l 支持 5 位寻址地址
l 支持波特率:1200,2400,4800,9600, 14400, 19200,38400,56000,57600, 115200
型号 | Modbus | RS232 | RS485 | 网口 | 热电偶 |
DAM-PT32-RS232+485 | ● | ● | ● | 32 | |
DAM-PT32-RS232+网口 | ● | ● | ● | 32 |
参数 | 说明 |
数据接口 | RS232、RS485/以太网接口 |
额定电压 | DC 7-30V |
测量温度范围 | -260℃-1370℃(默认 K 型) |
温度精度 | ±0.5℃ |
工作温度 | 工业级,-40℃~85℃ |
尺寸 | 247*111*67 |
默认通讯格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600, 14400, 19200,38400,56000,57600, 115200 |
软件支持 | 配套配置软件、控制软件;支持各家组态软件; 支持 Labviewd 等 |

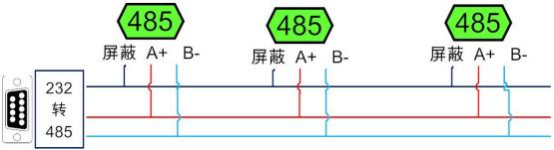

电脑自带的串口一般是 RS232 ,需要配 232-485 转换器(工业环境建议使用有源带隔离的转换器),转换后 RS485 为 A 、B 两线,A 接板上 A 端子,B 接板上 B 端子,485 屏蔽可以接 GND 。若设备比较多建议采用双绞屏蔽线,采用链型网络结构。
热电偶接线方式,红线接+ ,蓝线接-

软件下载链接地址:https://www.juyingele.com/download/JYDAMSoftware.zip

软件功能:
l 继电器状态查询
l 继电器独立控制
l 模拟量读取
l 开关量状态查询
l 调试信息查询
l 工作模式的更改
l 偏移地址的设定
l 继电器整体控制

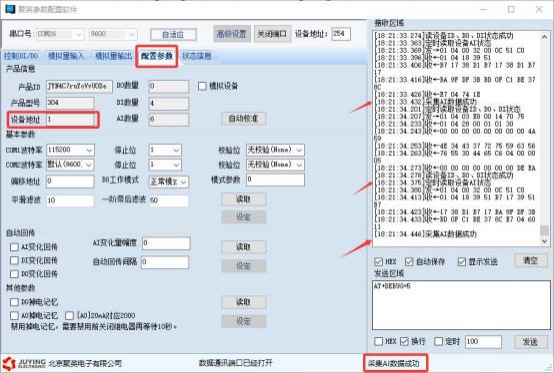

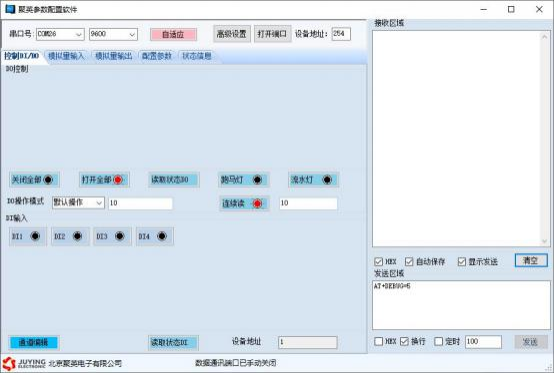

1 选择设备当前串口号,默认波特率为 9600 ,设备地址修改为254 ,打开串口;
2 右下角显示采集成功等字样,读到的设备地址为“ 1 ”,软件右下方的发送和指令正确,则说明设备与电脑通讯成功。

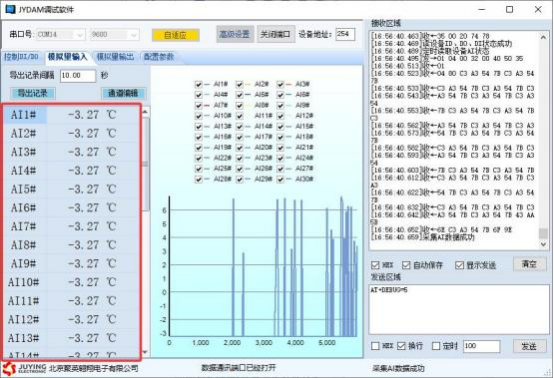

l 监测温度
l 显示温度曲线
l 温度线损补偿
l 修改波特率和设备地址
确定通信成功后,在配置参数中先点击基本信息的读取,选择正确的波特率和需要配置的设备地址,设备地址=偏移地址,点击设定,若右边接受区域不再显示收到之前地址的消息,则说明操作成功,可以点击关闭端口,重新配置调试软件的波特率和地址。

DAM 系列设备地址默认为0 ,使用广播地址为 254 进行通讯,用0 无法通讯。
设备地址=偏移地址。
设备正常通讯后,转到配置参数页即可读到设备的当前地址。

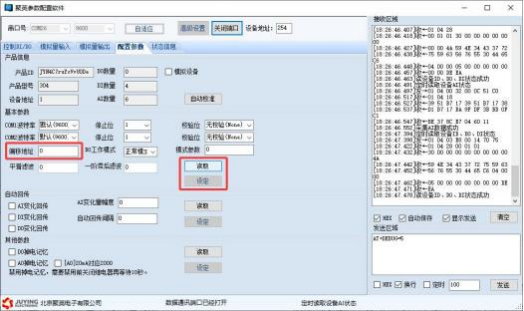

点击 DAM 调试软件下方偏移地址后边的“读取 ”或“设定 ”来对设备的偏移地址进行读取或设置。

与偏移地址的设定与读取一致,点击基本信息的“读取 ”和“设定 ”就可以读取和设置波特率和地址,操作后需要重启设备和修改电脑串口设置。
本产品支持标准 Modbus 指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。
Modbus 协议中文参考:
https://www.juyingele.com/download/Modbus_Protocol.zip
本控制卡主要为温度寄存器,支持以下指令码:3 、4 、6
指令码 | 含义 |
3 | 读取配置数据 |
4 | 读取温度数据 |
6 | 修改配置数据 |
寄存器地址表:
寄存器名称 | 寄存器地址 | 数据类型 | 说明 | ||
温度输入 | |||||
输入 1 |
温度输入4 号指令 | 0000 | S 16(16 位有符号)或U 16(16 位无符号) | 第一路温度输入 | |
输入2 | 0001 | S 16(16 位有符号)或U 16(16 位无符号) | 第二路温度输入 | ||
输入 3 | 0002 | S 16(16 位有符号)或U 16(16 位无符号) | 第三路温度输入 | ||
输入4 | 0003 | S 16(16 位有符号)或U 16(16 位无符号) | 第四路温度输入 | ||
输入 5 | 0004 | S 16(16 位有符号)或U 16(16 位无符号) | 第五路温度输入 | ||
输入 6 | 0005 | S 16(16 位有符号)或U 16(16 位无符号) | 第六路温度输入 | ||
输入 7 | 0006 | S 16(16 位有符号)或U 16(16 位无符号) | 第七路温度输入 | ||
输入 8 | 0007 | S 16(16 位有符号)或U 16(16 位无符号) | 第八路温度输入 | ||
输入 9 | 0008 | S 16(16 位有符号)或U 16(16 位无符号) | 第九路温度输入 | ||
输入 10 | 0009 | S 16(16 位有符号)或U 16(16 位无符号) | 第十路温度输入 | ||
输入 11 | 0010 | S 16(16 位有符号)或U 16(16 位无符号) | 第十一路温度输入 | ||
输入 12 | 0011 | S 16(16 位有符号)或U 16(16 位无符号) | 第十二路温度输入 | ||
输入 13 | 0012 | S 16(16 位有符号)或U 16(16 位无符号) | 第十三路温度输入 | ||
输入 14 | 0013 | S 16(16 位有符号)或U 16(16 位无符号) | 第十四路温度输入 | ||
输入 15 | 0014 | S 16(16 位有符号)或U 16(16 位无符号) | 第十五路温度输入 | ||
输入 16 | 0015 | S 16(16 位有符号)或U 16(16 位无符号) | 第十六路温度输入 | ||
输入 17 | 0016 | S 16(16 位有符号)或U 16(16 位无符号) | 第十七路温度输入 | ||
输入 18 | 0017 | S 16(16 位有符号)或U 16(16 位无符号) | 第十八路温度输入 | ||
输入 19 | 0018 | S 16(16 位有符号)或U 16(16 位无符号) | 第十九路温度输入 | ||
输入20 | 0019 | S 16(16 位有符号)或 | 第二十路温度输入 | ||
U 16(16 位无符号) | ||||
输入 21 | 0020 | S 16(16 位有符号)或U 16(16 位无符号) | 第二十一路温度输入 | |
输入22 | 0021 | S 16(16 位有符号)或U 16(16 位无符号) | 第二十二路温度输入 | |
输入23 | 0022 | S 16(16 位有符号)或U 16(16 位无符号) | 第二十三路温度输入 | |
输入24 | 0023 | S 16(16 位有符号)或U 16(16 位无符号) | 第二十四路温度输入 | |
输入25 | 0024 | S 16(16 位有符号)或U 16(16 位无符号) | 第二十五路温度输入 | |
输入26 | 0025 | S 16(16 位有符号)或U 16(16 位无符号) | 第二十六路温度输入 | |
输入27 | 0026 | S 16(16 位有符号)或U 16(16 位无符号) | 第二十七路温度输入 | |
输入28 | 0027 | S 16(16 位有符号)或U 16(16 位无符号) | 第二十八路温度输入 | |
输入29 | 0028 | S 16(16 位有符号)或U 16(16 位无符号) | 第二十九路温度输入 | |
输入 30 | 0029 | S 16(16 位有符号)或U 16(16 位无符号) | 第三十路温度输入 | |
输入 31 | 0030 | S 16(16 位有符号)或U 16(16 位无符号) | 第三十一路温度输入 | |
输入 32 | 0031 | S 16(16 位有符号)或U 16(16 位无符号) | 第三十二路温度输入 | |
输入 1 | 0050 | Float(浮点数) | 第一路温度输入 | |
输入2 | 0052 | Float(浮点数) | 第二路温度输入 | |
输入 3 | 0054 | Float(浮点数) | 第三路温度输入 | |
输入4 | 0056 | Float(浮点数) | 第四路温度输入 | |
输入 5 | 0058 | Float(浮点数) | 第五路温度输入 | |
输入 6 | 0060 | Float(浮点数) | 第六路温度输入 | |
输入 7 | 0062 | Float(浮点数) | 第七路温度输入 | |
输入 8 | 0064 | Float(浮点数) | 第八路温度输入 | |
输入 9 | 0066 | Float(浮点数) | 第九路温度输入 | |
输入 10 | 0068 | Float(浮点数) | 第十路温度输入 | |
输入 11 | 0070 | Float(浮点数) | 第十一路温度输入 | |
输入 12 | 0072 | Float(浮点数) | 第十二路温度输入 | |
输入 13 | 0074 | Float(浮点数) | 第十三路温度输入 | |
输入 14 | 0076 | Float(浮点数) | 第十四路温度输入 | |
输入 15 | 0078 | Float(浮点数) | 第十五路温度输入 | |
输入 16 | 0080 | Float(浮点数) | 第十六路温度输入 | |
输入 17 | 0082 | Float(浮点数) | 第十七路温度输入 | |
输入 18 | 0084 | Float(浮点数) | 第十八路温度输入 |
输入 19 | 0086 | Float(浮点数) | 第十九路温度输入 | |||
输入20 | 0088 | Float(浮点数) | 第二十路温度输入 | |||
输入 21 | 0090 | Float(浮点数) | 第二十一路温度输入 | |||
输入22 | 0092 | Float(浮点数) | 第二十二路温度输入 | |||
输入23 | 0094 | Float(浮点数) | 第二十三路温度输入 | |||
输入24 | 0096 | Float(浮点数) | 第二十四路温度输入 | |||
输入25 | 0098 | Float(浮点数) | 第二十五路温度输入 | |||
输入26 | 0100 | Float(浮点数) | 第二十六路温度输入 | |||
输入27 | 0102 | Float(浮点数) | 第二十七路温度输入 | |||
输入28 | 0104 | Float(浮点数) | 第二十八路温度输入 | |||
输入29 | 0106 | Float(浮点数) | 第二十九路温度输入 | |||
输入 30 | 0108 | Float(浮点数) | 第三十路温度输入 | |||
输入 31 | 0110 | Float(浮点数) | 第三十一路温度输入 | |||
输入 32 | 0112 | Float(浮点数) | 第三十二路温度输入 | |||
配置参数 | ||||||
232 通 信波特率 |
保持寄存器3 号指令 |
4x1001 |
U 16(16 位无符号) | 见下表波特率数值对应表,默认为0 ,支持 0-6 ,该寄存器决定 RS232的通信波特率 | ||
485 通 信波特率 |
4x1002 |
U 16(16 位无符号) | 见下表波特率数值对应表,默认为0 ,支持 0-6 ,该寄存器决定 RS485的通信波特率 | |||
偏移地址 | 4x1003 | U 16(16 位无符号) | 设备地址=偏移地址 | |||
工作模式 | 4x1004 | U 16(16 位无符号) | 用户可以使用,存储用户数据 | |||
模拟量滤波 | 4x1005 | U 16(16 位无符号) | 用户可以使用,存储用户数据 | |||
热电偶平滑次数 | 4x1006 | U 16(16 位无符号) | 数据范围 0~30 | |||
热电偶滤波次数 | 4x1007 | U 16(16 位无符号) | 数据范围 0~30 | |||
通道类型 | ||||||
TC1 |
保持寄存器3 号指令 | 4x1304 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | ||
TC2 | 4x1305 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |||
TC3 | 4x1306 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |||
TC4 |
保持寄存器3 号指令 | 4x1307 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | ||
TC5 | 4x1308 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |||
TC6 | 4x1309 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC7 | 4x1310 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC8 | 4x1311 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC9 | 4x1312 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC10 | 4x1313 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC11 | 4x1314 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC12 | 4x1315 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC13 | 4x1316 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC14 | 4x1317 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC15 | 4x1318 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC16 | 4x1319 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC17 | 4x1320 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC18 | 4x1321 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC19 | 4x1322 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC20 | 4x1323 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC21 | 4x1324 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC22 | 4x1325 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC23 | 4x1326 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC24 | 4x1327 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC25 | 4x1328 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC26 | 4x1329 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 |
TC27 | 4x1330 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC28 | 4x1331 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC29 | 4x1332 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC30 | 4x1333 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC31 | 4x1334 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 | |
TC32 | 4x1335 | U 16(16 位无符号) | 设定(K/B/E/S/T/J/N/R)类型 31-38 |
应用举例及其说明:本机地址除了偏移地址之外,还有默认的 254 为广播地址。当总线上只有一个设备时,无需关心偏移地址,直接使用254 地址即可,当总线上有多个设备时通过修改偏移地址选择为不同地址,发送控制指令时通过地址区别。

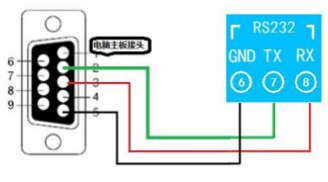

注意:RS232 总线为 1 对 1 总线,即总线上只能有两个设备,例如电脑与继电器板卡,只有 485 总线才可以挂载多个设备。
指令可通过“聚英翱翔 DAM 调试软件 ”,的调试信息来获取。

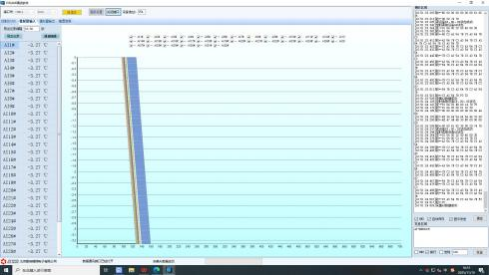

如下图,此设备没有 DO 输出,有 32 路模拟量采集。

指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus 寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1的状态,实际上是对继电器 1 对应的线圈寄存器00001 的读写操作。
情景 | RTU 格式(16 进制发送) |
查询第 1 路温度 | FE 04 00 00 00 01 25 C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查询第 2 路温度 | FE 04 00 01 00 01 74 05 |
查询第3 路温度 | FE 04 00 02 00 01 84 05 |
查询第 4 路温度 | FE 04 00 03 00 01 D5 C5 |
查询第 5 路温度 | FE 04 00 04 00 01 64 04 |
查询第 6 路温度 | FE 04 00 05 00 01 35 C4 |
查询第 7 路温度 | FE 04 00 06 00 01 C5 C4 |
查询第 8 路温度 | FE 04 00 07 00 01 94 04 |
查询第 9 路温度 | FE 04 00 08 00 01 A4 07 |
查询第 10 路温度 | FE 04 00 09 00 01 F5 C7 |
查询第 11路温度 | FE 04 00 0A 00 01 05 C7 |
查询第 12 路温度 | FE 04 00 0B 00 01 54 07 |
查询第 13路温度 | FE 04 00 0C 00 01 E5 C6 |
查询第 14 路温度 | FE 04 00 0D 00 01 B4 06 |
查询第 15 路温度 | FE 04 00 0E 00 01 44 06 |
查询第 16 路温度 | FE 04 00 0F 00 01 15 C6 |
查询第 17 路温度 | FE 04 00 10 00 01 24 00 |
查询第 18 路温度 | FE 04 00 11 00 01 75 C0 |
查询第 19 路温度 | FE 04 00 11 00 01 75 C0 |
查询第 20 路温度 | FE 04 00 13 00 01 D4 00 |
查询第21路温度 | FE 04 00 14 00 01 65 C 1 |
查询第 22 路温度 | FE 04 00 15 00 01 34 01 |
查询第23路温度 | FE 04 00 16 00 01 C4 01 |
查询第 24 路温度 | FE 04 00 17 00 01 95 C 1 |
查询第 25 路温度 | FE 04 00 18 00 01 A5 C2 |
查询第 26 路温度 | FE 04 00 19 00 01 F4 02 |
查询第 27 路温度 | FE 04 00 1A 00 01 04 02 |
查询第 28 路温度 | FE 04 00 1B 00 01 55 C2 |
查询第 29 路温度 | FE 04 00 1C 00 01 E4 03 |
查询第 30 路温度 | FE 04 00 1D 00 01 B5 C3 |
查询第31路温度 | FE 04 00 1E 00 01 45 C3 |
查询第 32 路温度 | FE 04 00 1F 00 01 14 03 |
查询 1~32 路温度 | FE 04 00 1F 00 20 D4 1B |
类型设置 | |
设置第一通道为 K 型 | FE 06 05 18 00 1F 5C C6 |
设置第二通道为 K 型 | FE 06 05 19 00 1F 0D 06 |
设置第一通道为 B 型 | FE 06 05 18 00 20 1C D6 |
设置第一通道为 E 型 | FE 06 05 18 00 21 DD 16 |
设置第一通道为 S 型 | FE 06 05 18 00 22 9D 17 |
设置第一通道为 T 型 | FE 06 05 18 00 23 5C D7 |
设置第一通道为 J 型 | FE 06 05 18 00 24 1D 15 |
设置第一通道为 N 型 | FE 06 05 18 00 25 DC D5 |
设置第一通道为 R 型 | FE 06 05 18 00 26 9C D4 |
获取到的温度数据与实际输入值之间的关系为:实际值=返回值*0.1
查询第一路温度
FE040000000125C5
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04 指令 | 查询输入寄存器指令 |
00 00 | 起始地址 | 要查询的第一路模拟量寄存器地址 |
00 01 | 查询数量 | 要查询的模拟量数量 |
25 C5 | CRC16 |
模拟返回信息:
FE 04 02 00 00 AD 24
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04 指令 | 返回指令:如果查询错误,返回 0x82 |
02 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00(TH) 00(TL) | 查询的 AD 字 | TH 为温度高字节,TL 为温度低字节 |
AD 24 | CRC16 |
设置第一通道为 K 型
发送码:FE 06 05 18 00 1F 5C C6
字段 | 含义 | 备注 |
FE | 设备地址 | |
06 | 06 指令 | 写入寄存器指令 |
05 18 | 起始地址 | 要写入的寄存器地址 1304 第一通道 |
00 1F | 写入数据 | 要设置的传感器类型 |
5C C6 | CRC16 | 校验位 |
模拟返回信息:
返回码:FE 06 05 18 00 1F 5C C6
字段 | 含义 | 备注 |
FE | 设备地址 | |
06 | 06 指令 | 被写入寄存器指令 |
05 18 | 起始地址 | 写入的寄存器地址 1304 第一通道 |
00 1F | 写入数据 | 设置的传感器类型 |
5C C6 | CRC16 | 校验位 |
1、485 总线上挂有多个设备时,每个设备地址不能一样,不能使用广播地址 254 来进行通讯。
广播地址在总线上只有一个设备时可以使用,大于 1 个设备时请修改不同的设备地址来控制,否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
2 、继电器板卡供电后使用232 接口无法建立通信,无法控制
首先测试不同波特率是否可以控制,485 接口注意 A+ 、B-线以及屏蔽线,屏蔽线不是必须,但在通信误码率大的情况下必须接上,即便距离很近也可能出现此类情况。
3 、西门子 PLC 与设备不能正常通讯
西门子 485 总线 AB 定义与设备相反。
