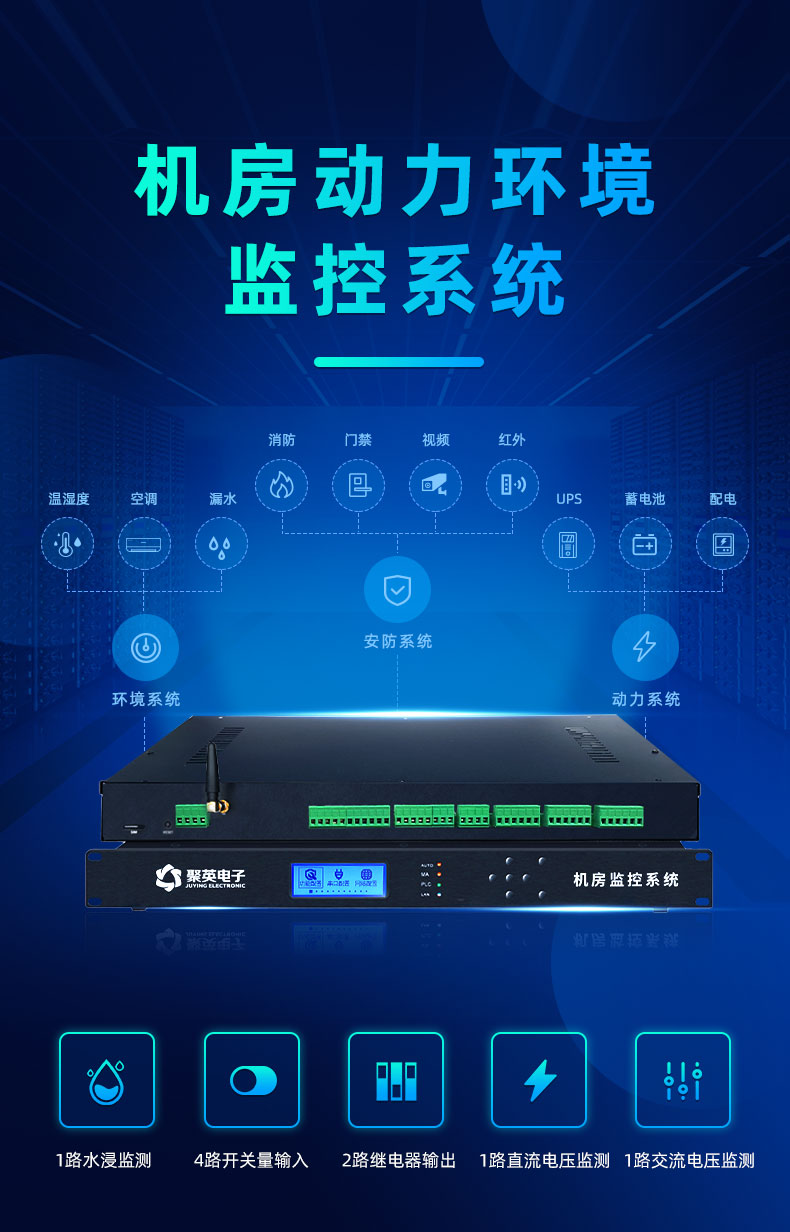

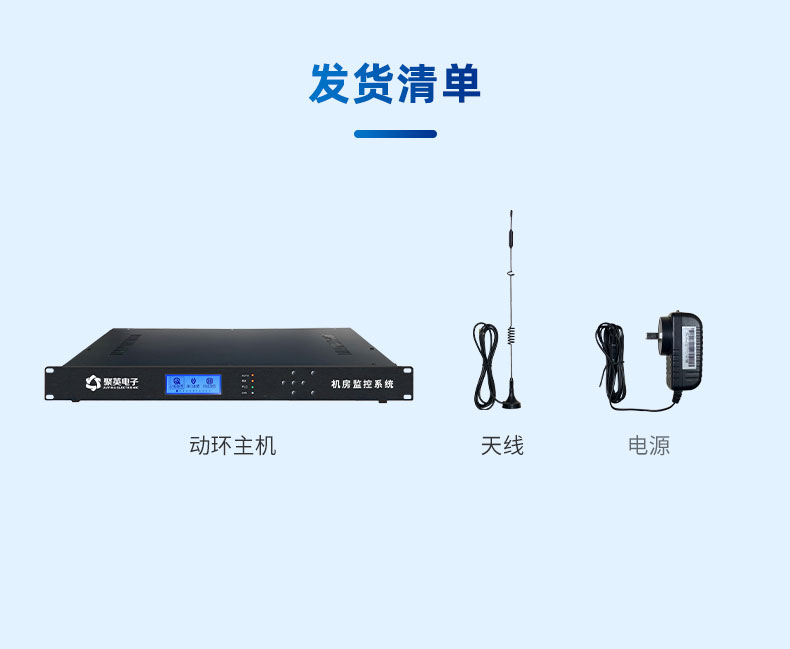

机房动环监控系统

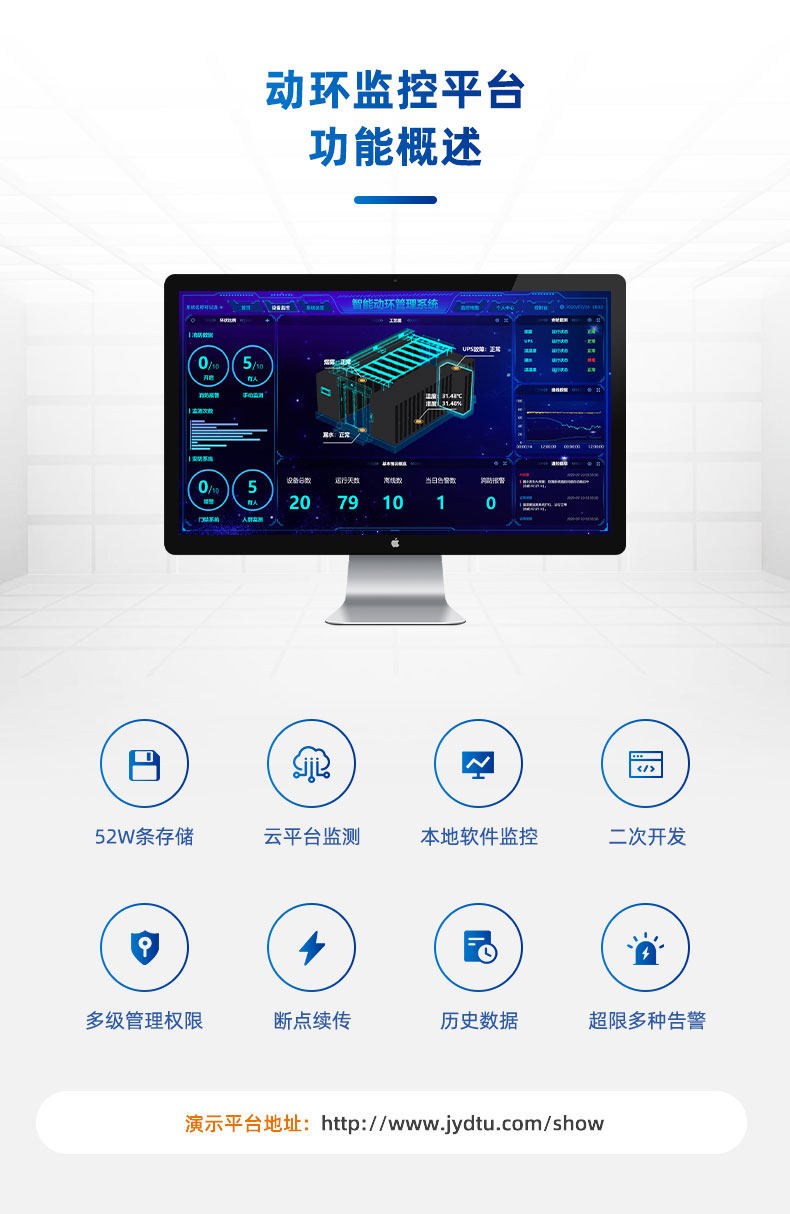

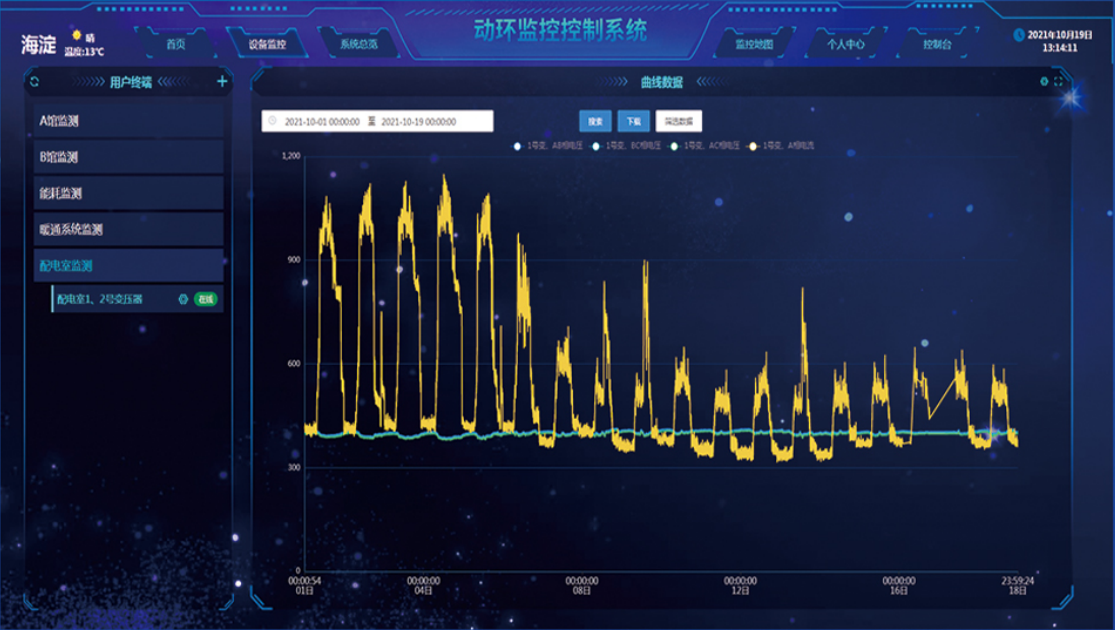

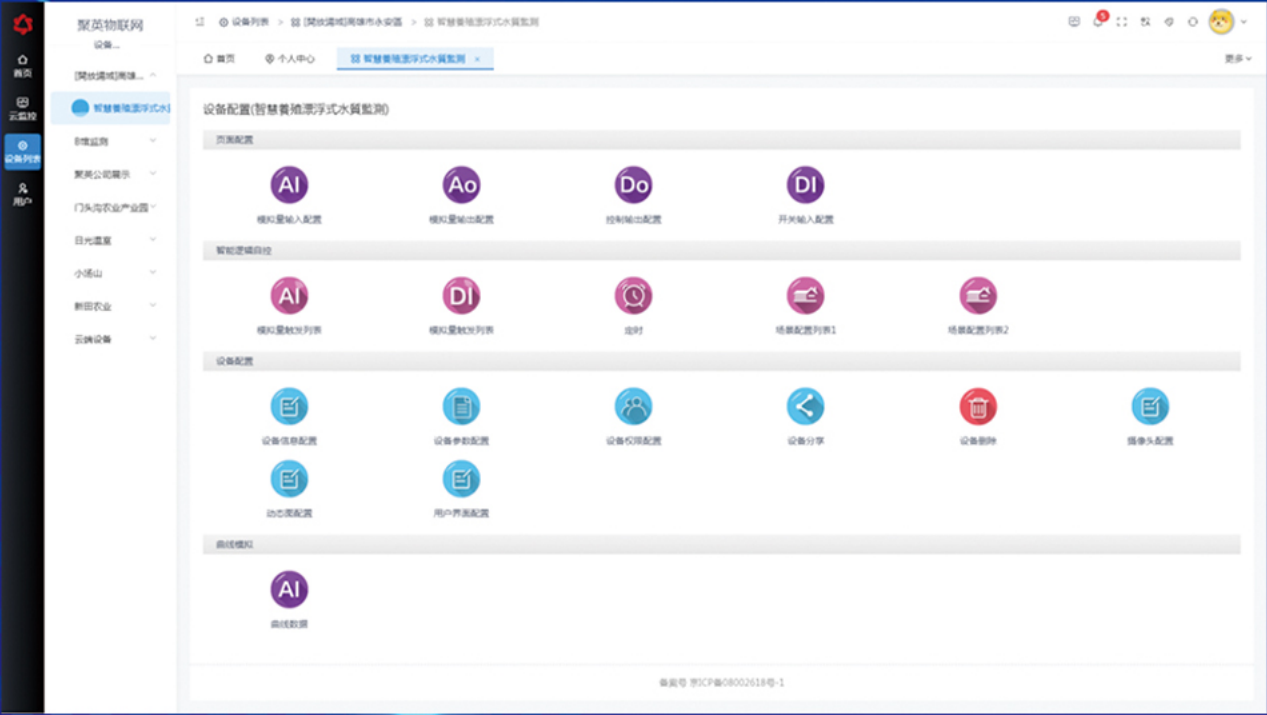

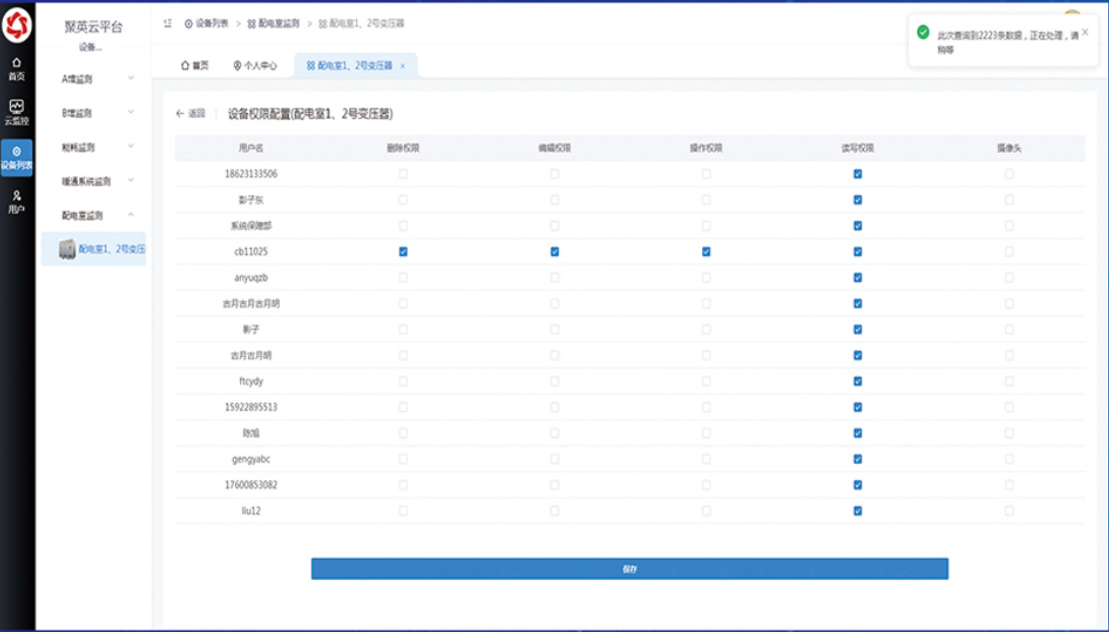

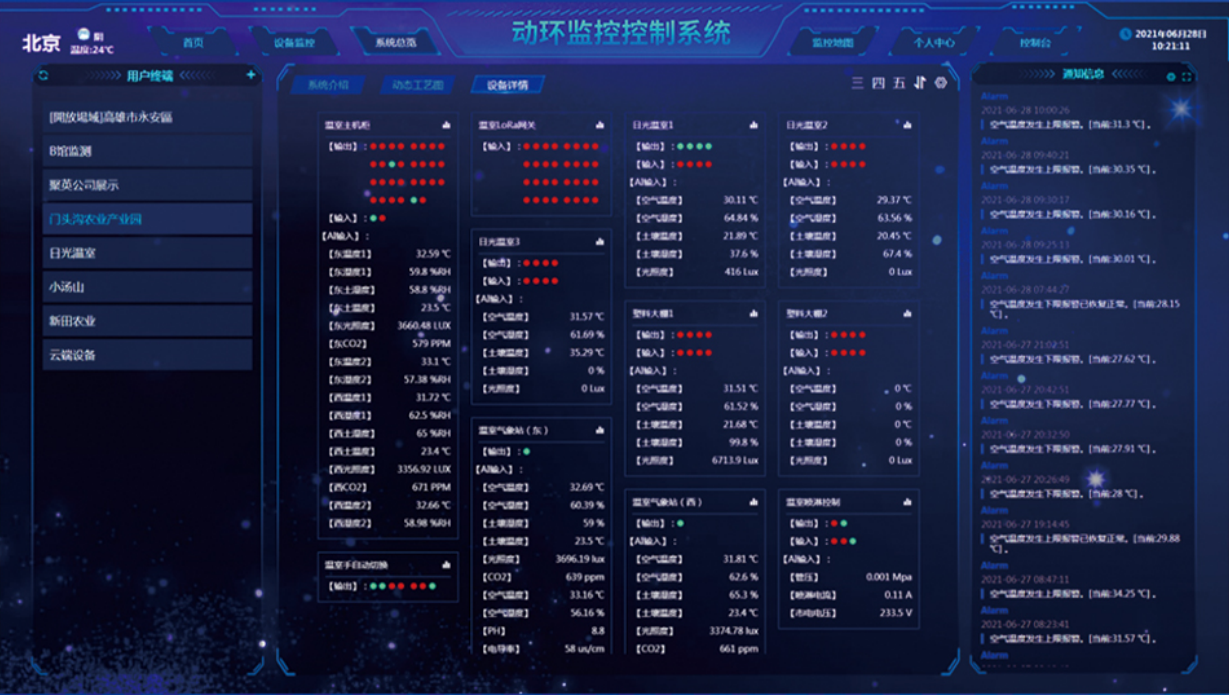

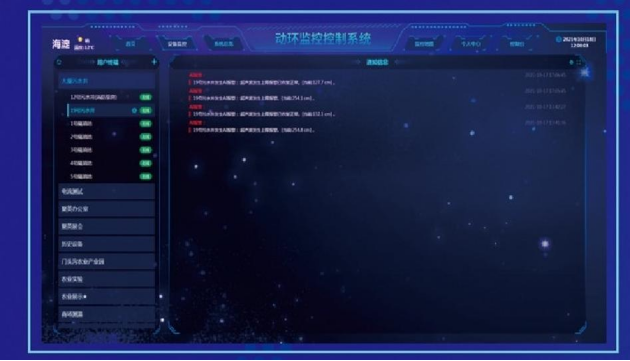

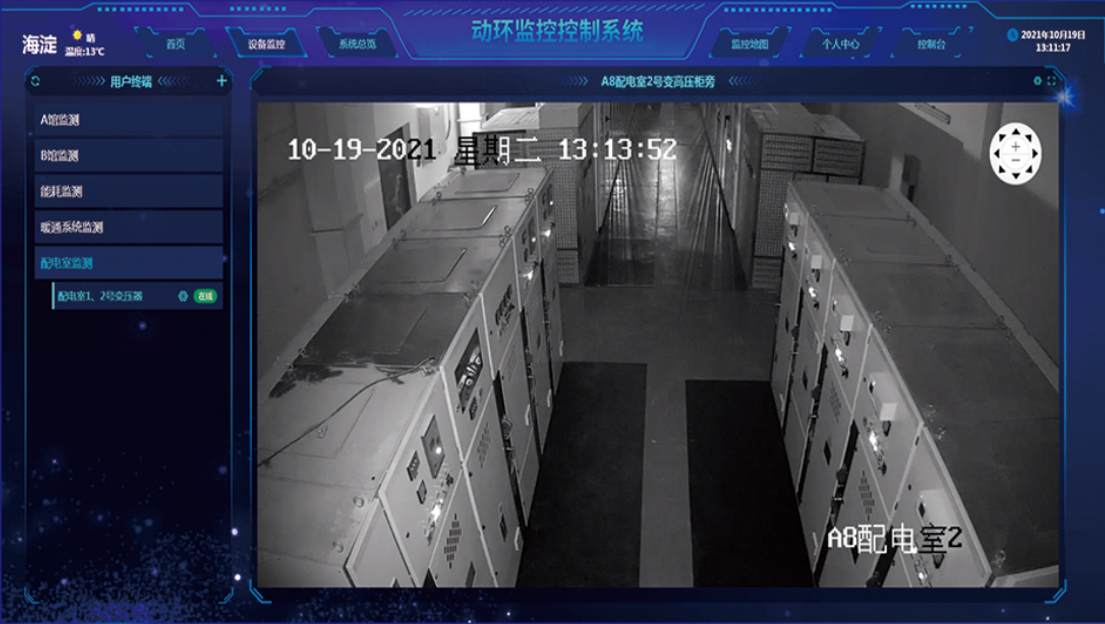

监控平台功能：52W条存储、云平台监测、本地软件监控、二次开发、多级管理权限、断点续传、历史数据、超限多种告警，简单易操作的人性化设置后台无需任何操作经验直接上手运行

联网方式：4G/网口/WiFi/RS485 功能说明：机房动力环境监控协议：Modbus TCP/RTU/ASCII 软件说明：免费测试/应用软件二次开发：支持安装方式：35mm导轨或四角螺丝

技术手册在线购买

概述特点性能参数相关下载订购方式视频教程常见问题技术应用系列产品

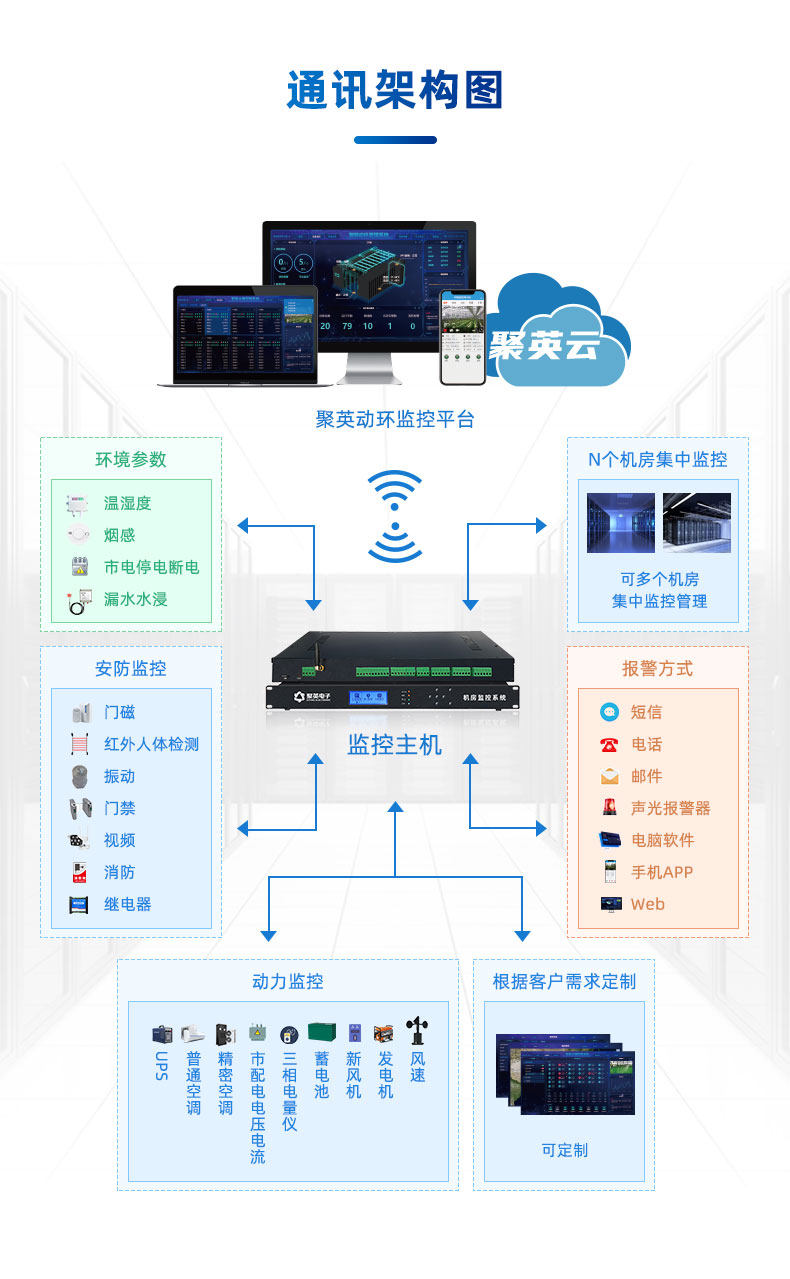

一、产品说明

机房环境监控系统通过连接Internet广域网来进行通讯，使用我司配套的云平台软件可实现远程控制设备功能，每个设备具有唯一ID号方便用户进行二次开发使用。

二、产品特点

继电器输出触点隔离;

通讯接口支持无线WIFI+RJ45以太网口;

设备默认IP为192.168.10.1;

设备默认WIFI名称为JY_**(**代表随机数字字母组合);

通信波特率：2400,4800,9600,19200,38400;

通信协议：支持标准modbus RTU/TCP协议;

支持用户二次开发。

三、产品功能

支持红外双频检测

支持机房烟雾检测

支持机房环境温湿度检测

支持土壤温湿度检测

支持机房漏水水位检测

支持SF6检测

支持机房风机控制

支持机房灯光控制

支持消防设施控制

支持除湿机控制

支持水位控制

支持门禁控制

支持本地按钮控制

支持本地触摸控制

支持本地状态显示

支持本地策略配置

支持本地参数调整

支持远程遥控遥测

预留6路4-20mA传感器

预留2路开关量传感器监测。

可实现远距离操控;

支持局域网和外网控制使用;

支持UDP/TCP工作模式;

支持Client 、Server模式;

支持透传、力控、组态王、Modbus tcp连接;

具有闪开、闪断【点动】功能，可以自定义设置点动时间。

四、版本说明

版本	定时功能	联动模式	模拟量阈值	场景
普通版
智能自控版	●	●	●	●

①、普通版：

设备默认输入和输出之间为互相独立，没有关系。

②、智能自控版：

定时控制----年月日时分秒自定义设置时间控制，可循环;

输出互锁----自定义输出通道与输出通道之间的互锁关系;

开关量联动----手动开关或开关量触发设备与控制输出联动;

模拟量自动控制----自定义模拟量上下限阈值，触发后自动控制;

场景控制-----自定义完整的逻辑控制触发条件;

70组规则设定----多达70组规则条件设定，满足各种逻辑要求。

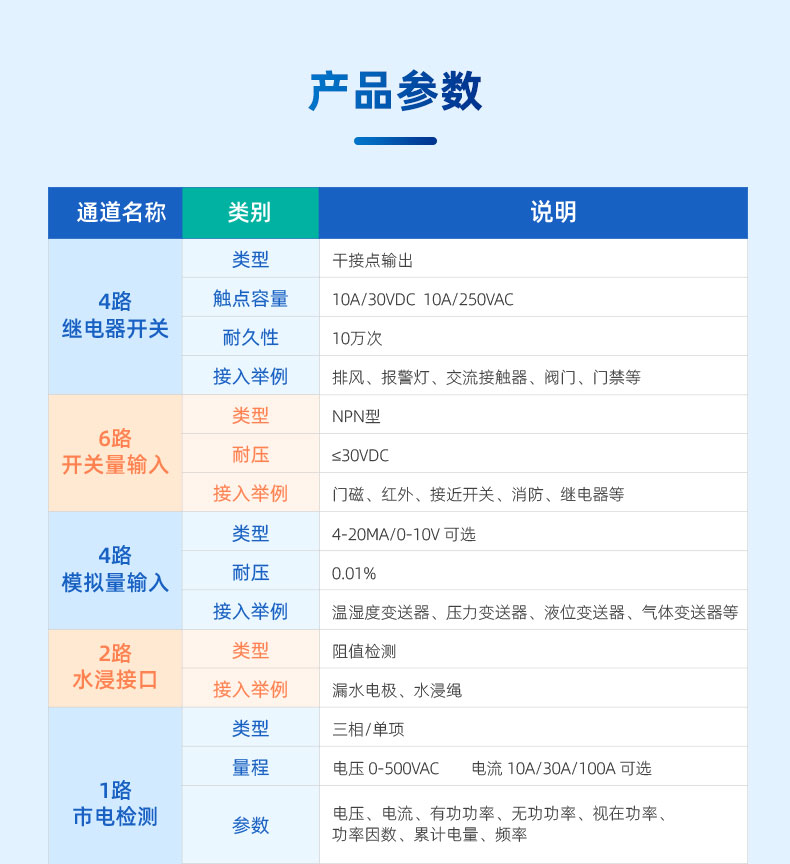

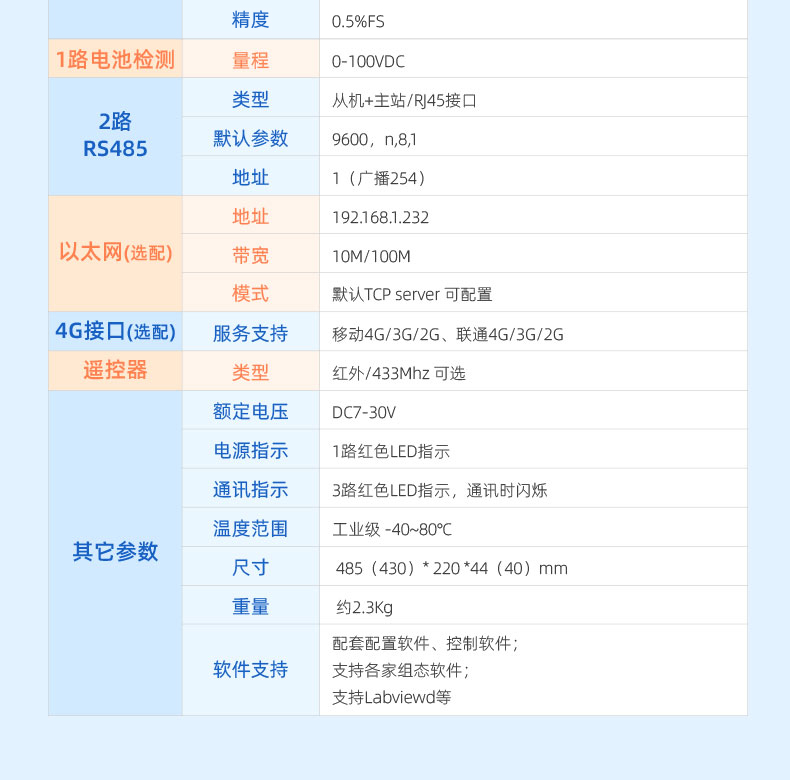

五、主要参数

参数	说明
触点容量	10A/30VDC 10A/250VAC
耐久性	10万次
通讯接口	WIFI+RJ45以太网口
默认WIFI名称	JY_（代表随机数字字母组合）
默认IP	192.168.10.1
额定电压	DC 7-40V
电源指示	1路红色LED指示（不通信时常亮，通信时闪烁）
输出指示	16路红色LED指示
温度范围	工业级，-40℃～85℃
默认通讯格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400
软件支持	配套配置软件、app控制软件，平台软件；支持各家组态软件；支持Labviewd等

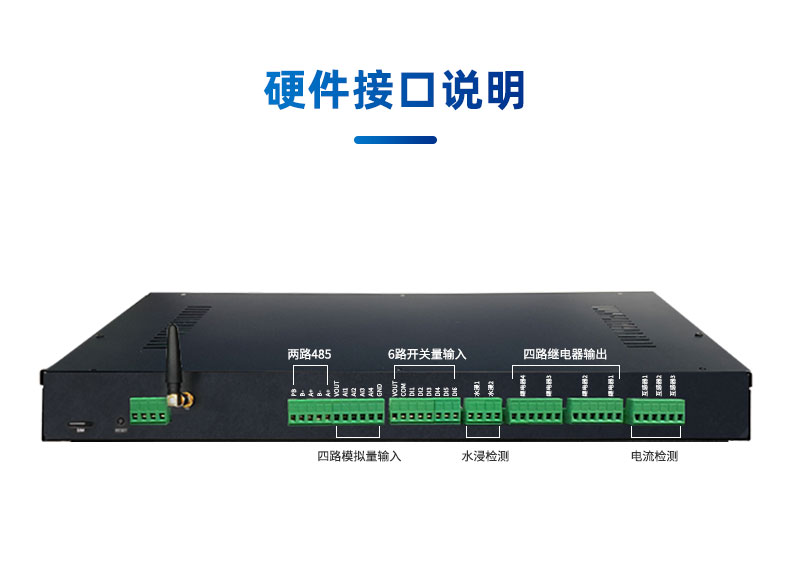

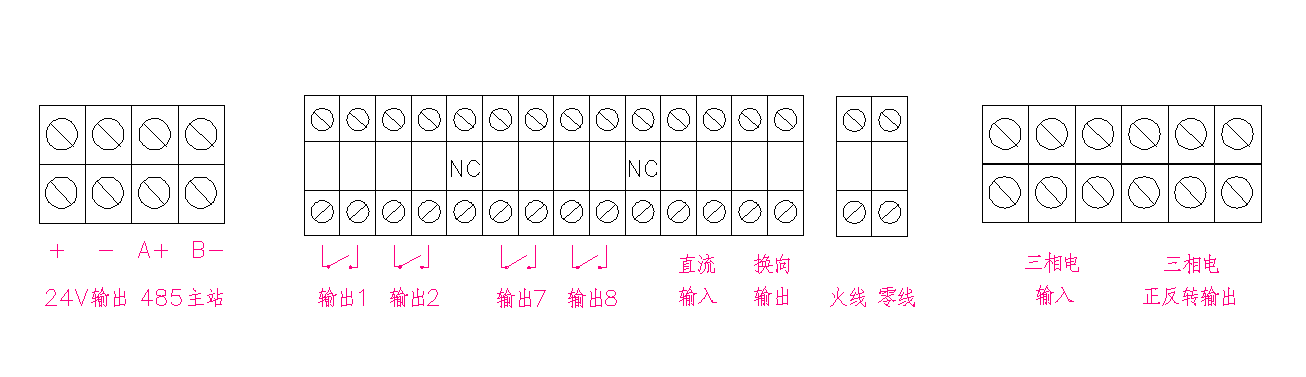

六、接口说明

七、快速使用说明

1、设备供电;

2、选择使用网口通讯或者WIFI通讯：

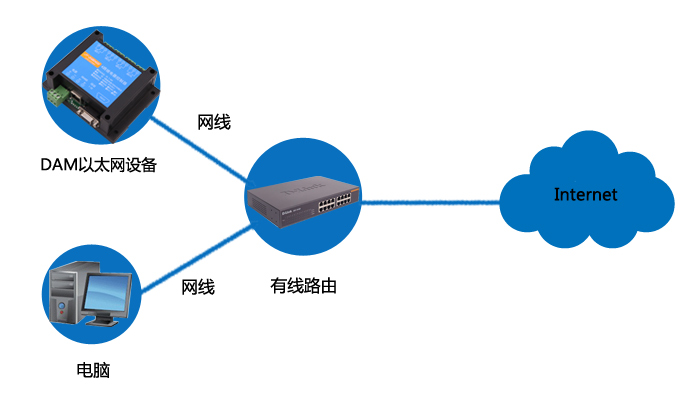

 网口：

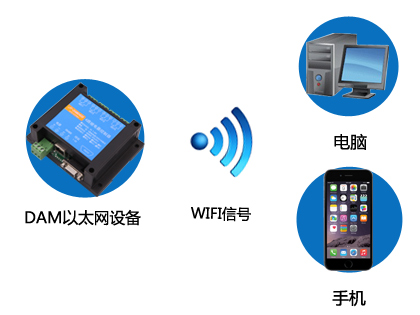

 WIFI：

电脑/手机连接默认WIFI信号JY_***;

3、配置设备参数连接聚英云服务器：

 网口：使用【以太网配置软件】进行配置;

 WIFI：打开192.168.10.1网页进行配置。

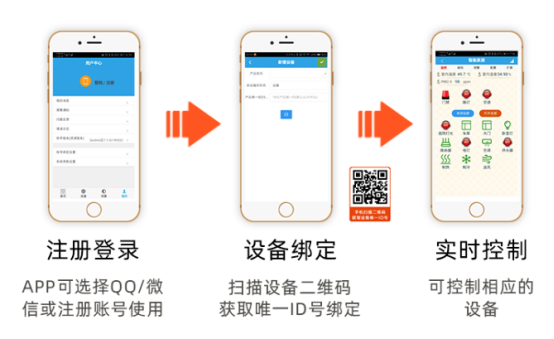

4、打开软件注册个人账号添加设备。

八、通讯说明

1、默认IP

网口：

网口	IP地址	网络模式	端口号	设备地址
网口	192.168.1.232	TCP Server	10000	1

WIFI：

WIFI	WIFI信号名称	IP地址	登录账号/密码	网络模式	端口号	设备地址
WIFI	JY_***	192.168.10.1	admin	TCP Server	10000	1

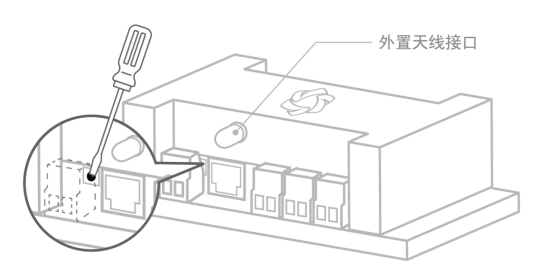

2、复位键

模式	动作	说明
WIFI	长按按键6秒	释放按键后，进入默认静态IP模式。
WIFI	长按按键12秒	释放按键后，进入默认DHCP模式
网口	长按按键6秒	释放按键后，进入默认DHCP模式。
网口	长按按键12秒	释放按键后，进入默认静态IP模式

九、硬件说明

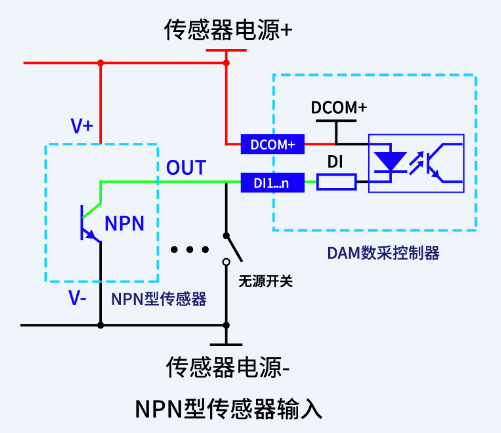

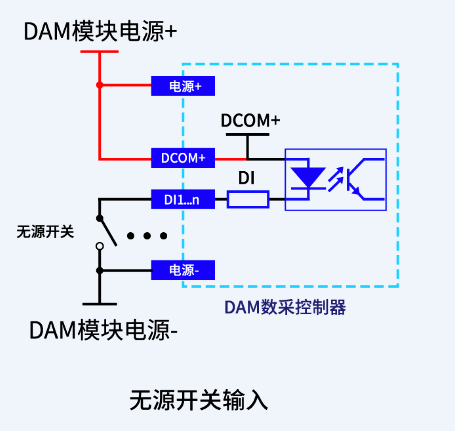

1、无源输入接线示意图

2、有源输入接线示意图

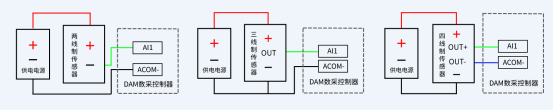

3、模拟量接线示意图

下图中采集卡中的AD接口指AI_1-AI_12，GND指COM-。

设备采集到的AI数据与实际输入值之间的关系：

实际值=返回值*0.001

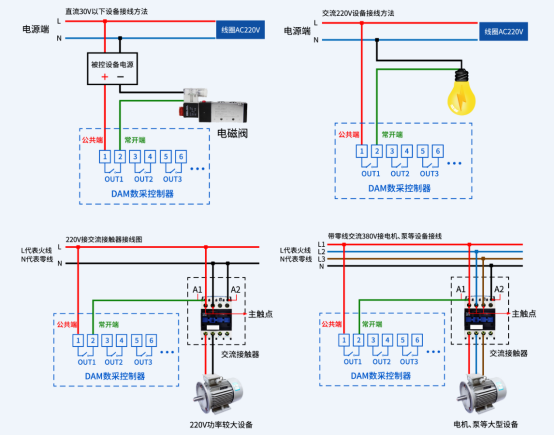

4、继电器控制输出

十、设备参数及工作模式配置

1、网络配置

具体配置说明手册下载地址如下：

http://www.juyingele.com.cn/software/clp/ 聚英云平台WIFI网口版使用说明.doc

十一、设备唯一ID号

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一ID号，如下所示：

十二、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》即可。

Modbus协议说明书下载链接地址：

http://www.juyingele.com.cn/software/software/Modbus%20 POLL软件及使用教程.rar

2、Modbus寄存器说明

本控制卡主要为线圈寄存器，主要支持以下指令码：1、5、15

指令码	含义
1	读线圈寄存器
5	写单个线圈
15	写多个线圈寄存器

线圈寄存器地址表：

寄存器名称		寄存器地址	说明
线圈控制
线圈1	写线圈 1号指令码	0x0001	第一路继电器输出
线圈2		00002	第二路继电器输出
线圈3		00003	第三路继电器输出
线圈4		00004	第四路继电器输出
线圈5		00005	第五路继电器输出
线圈6		00006	第六路继电器输出
线圈7		00007	第七路继电器输出
线圈8		00008	第八路继电器输出
离散量输入
输入1	开关量 2号指令	20001	第一路输入
输入2		20002	第二路输入
输入3		20003	第三路输入
输入4		20004	第四路输入
输入5		20005	第五路输入
输入6		20006	第六路输入
输入7		20007	第七路输入
输入8		20008	第八路输入
模拟量输入
输入1	模拟量输入 4号指令	40001	第一路输入
输入2		40002	第二路输入
输入3		40003	第三路输入
输入4		40004	第四路输入
输入5		40005	第五路输入
输入6		40006	第六路输入
输入7		40007	第七路输入
输入8		40008	第八路输入
配置参数
RS232波特率	保持寄存器	31000	见下表波特率数值对应表，默认为0，支持0-10，该寄存器同时决定RS232和RS485的通信波特率
RS485波特率		31001	见下表波特率数值对应表，默认为0，支持0-10，该寄存器同时决定RS232和RS485的通信波特率
设备地址		31002	默认地址1，可设置地址范围1-254

波特率数值对应表

数值	波特率
0	38400
1	2400
2	4800
3	9600
4	19200
5	38400
6	115200
7	57600
8	56000
9	14400
10	1200

注意：使用第三方上位机，比如组态王、MCGS、PLC等软件时，PLC寄存器地址会偏移1。

3、相关指令

情景	RTU格式（16进制发送）
查询十六路状态	FE 01 00 00 00 10 29 C9
查询指令返回信息	FE 01 01 00 61 9C
控制第一路开	FE 05 00 00 FF 00 98 35
控制返回信息	:FE 05 00 00 FF 00 98 35
控制第一路关	FE 05 00 00 00 00 D9 C5
控制返回信息	FE 05 00 00 00 00 D9 C5
控制第二路开	FE 05 00 01 FF 00 C9 F5
控制第二路关	FE 05 00 01 00 00 88 05
控制第三路开	FE 05 00 02 FF 00 39 F5
控制第三路关	FE 05 00 02 00 00 78 05
控制第四路开	FE 05 00 03 FF 00 68 35
控制第四路关	FE 05 00 03 00 00 29 C5
控制第五路开	FE 05 00 04 FF 00 D9 F4
控制第五路关	FE 05 00 04 00 00 98 04
控制第六路开	FE 05 00 05 FF 00 88 34
控制第六路关	FE 05 00 05 00 00 C9 C4
控制第七路开	FE 05 00 06 FF 00 78 34
控制第七路关	FE 05 00 06 00 00 39 C4
控制第八路开	FE 05 00 07 FF 00 29 F4
控制第八路关	FE 05 00 07 00 00 68 04
查询16路光耦状态	FE 02 00 00 00 10 6D C9
查询返回信息	FE 02 02 00 00 AD AC

4、指令详解

4.1、继电器输出

查询8路继电器

FE 01 00 00 00 08 29 C3

字段	含义	备注
FE	设备地址	这里为广播地址
01	01指令	查询继电器状态指令
00 00	起始地址	要查询的第一个继电器寄存器地址
00 08	查询数量	要查询的继电器数量
29 C3	CRC16	前6字节数据的CRC16校验和

继电器卡返回信息：

FE 01 01 00 61 9C

字段	含义	备注
FE	设备地址
01	01指令	返回指令：如果查询错误，返回0x81
01	字节数	返回状态信息的所有字节数。1+(n-1)/8
00	查询的状态	返回的继电器状态。 Bit0:第一个继电器状态 Bit1:第二个继电器状态。。。。。。。 Bit7:第八个继电器状态
61 9C	CRC16	前6字节数据的CRC16校验和

4.2、光耦输入

查询光耦

发送码：FE 02 00 00 00 08 6D C3

字段	含义	备注
FE	设备地址
02	02指令	查询离散量输入（光耦输入)状态指令
00 00	起始地址	要查询的第一个光耦的寄存器地址
00 0C	查询数量	要查询的光耦状态数量
6D C3	CRC16

光耦返回信息：

返回码：FE 02 02 00 01 6C 6C

字段	含义	备注
FE	设备地址
02	02指令	返回指令：如果查询错误，返回0x82
02	字节数	返回状态信息的所有字节数。1+(n-1)/8
00 01	查询的状态	返回的继电器状态。 Bit0:第一个光耦输入状态 Bit1:第二个光耦输入状态。。。。。。。 Bit12:第二十四个光耦输入状态
6C 6C	CRC16

4.3、闪开闪闭指令

闪开闪闭指令解析

闪开发送码：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段	含义	备注
FE	设备地址
10	10指令	查询输入寄存器指令
00 03	继电器地址	要控制的器地址
00 02	控制命令数量	要对继电的命令个数
04	字节数	控制信息命令的的所有字节数。1+(n-1)/8
00 04或00 02	指令	00 04为闪开指令 00 02为闪闭命令
00 0A	间断时间	00 0A为十六进制换为十进制则为10间隔时间为（0.1秒*10）
00 D8	CRC16	校验方式

返回码：FE 10 00 03 00 02 A5 C7

字段	含义	备注
FE	设备地址
10	10指令	返回指令：如果查询错误，返回0x82
00 03	设备地址	查询设备的地址
00 02	接收命令数	设备接受的命令个数
A5 C7	CRC16	校验位

4.4、全开全关指令

全开全关指令解析

全开发送码：FE 0F 00 00 00 08 02 FF F1 21

全断发送码：FE 0F 00 00 00 08 02 00 B1 61

字段	含义	备注
FE	设备地址
0F	0F指令	返回指令：如果查询错误，返回0x82
00 00	起始地址
00 10	控制数量	控制的继电器数量
02	字节数	发送命令字节数
FF (或00 ）	全开全关命令	FF FF全开命令 00 00全关命令
F1 21（或B1 61）	CRC16	校验位

全断全开返回码：FE 0F 00 00 00 08 40 08

字段	含义	备注
FE	设备地址
0F	0F指令	返回指令：如果查询错误，返回0x82
00 00	起始地址
00 08	数量	返回信息的继电器数量
40 02	CRC16	校验位

4.5、模拟量查询

查询模拟量AD字

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.001

发送码：FE 04 00 00 00 08 E5 C3

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 00	起始地址	要查询的模拟量寄存器地址
00 08	查询数量	要查询的模拟量数量
E5 C3	CRC16

模拟返回信息：

返回码：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
10	字节数	返回状态信息的所有字节数。1+(n-1)/8
00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL)	查询的AD字	TH为模拟量高字节，TL 为模拟量低字节；每通道2个字节，顺序读取
71 2C	CRC16	校验位
