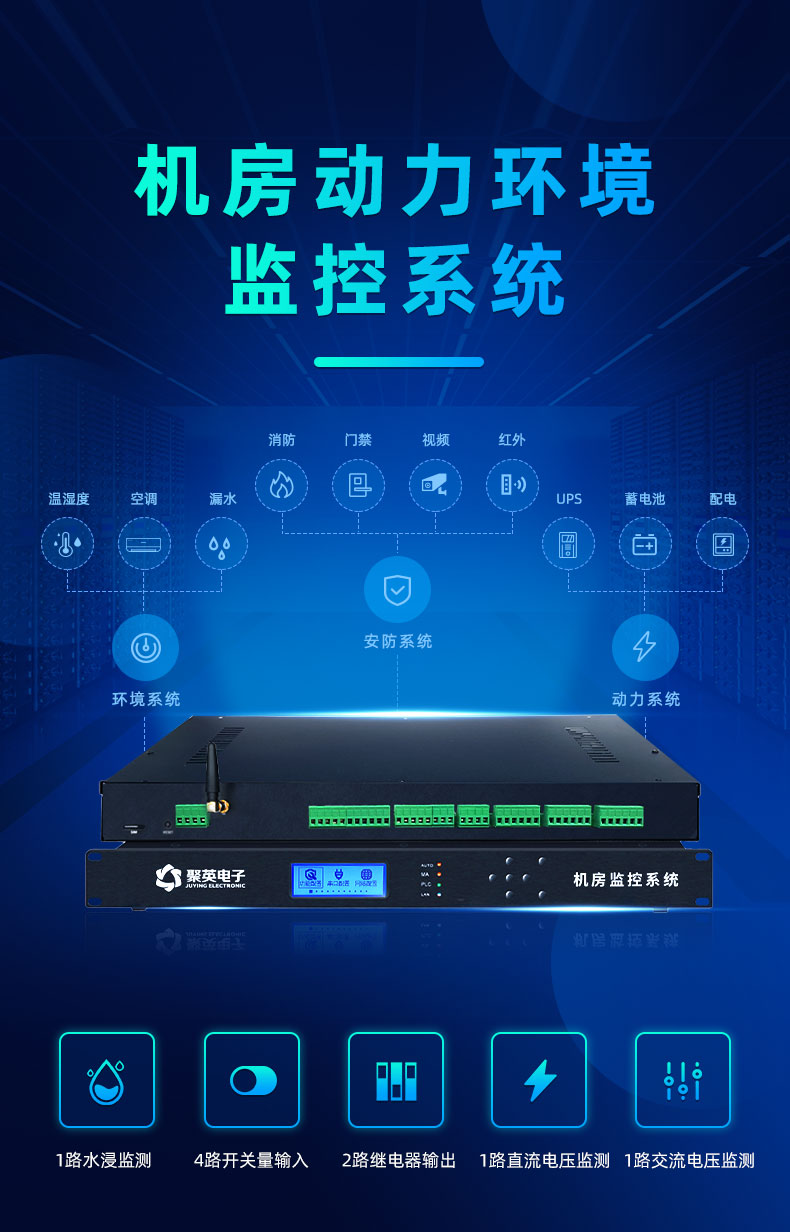

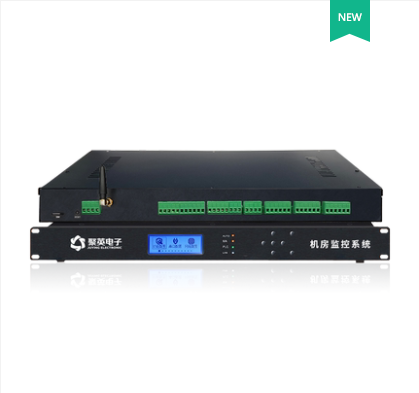

机房温度湿度动力环境监测系统

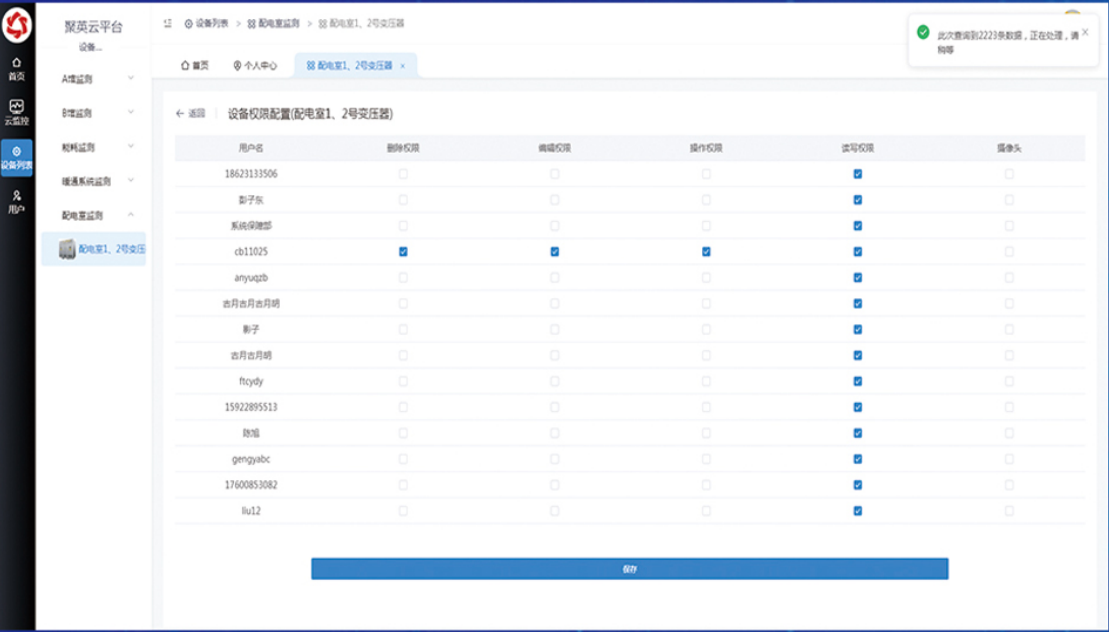

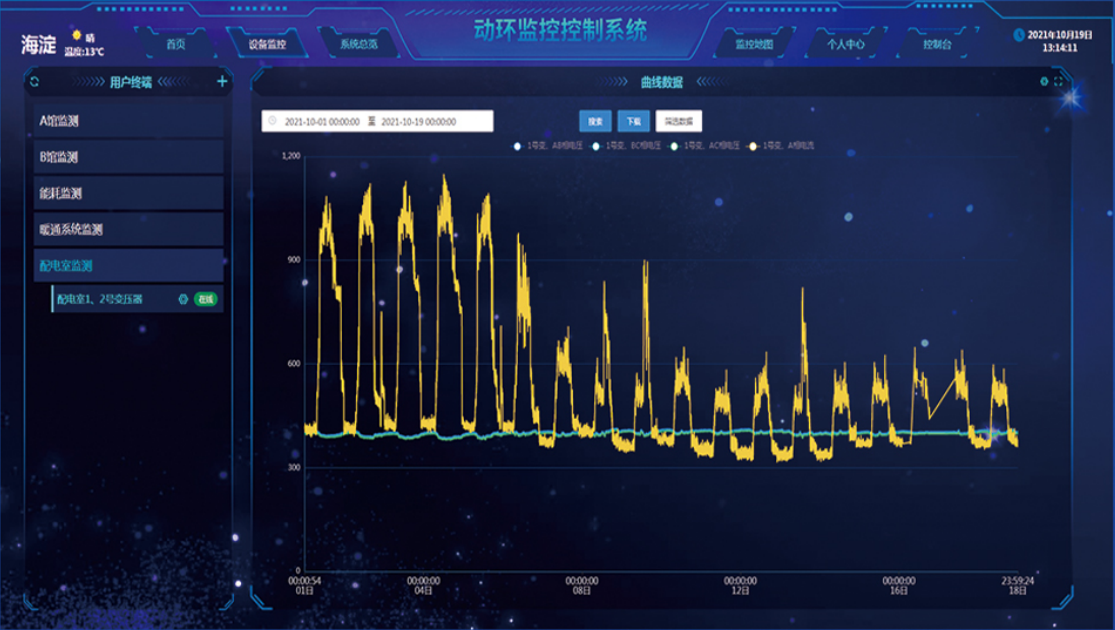

云监控 | 多级管理权限 | 历史数据 | 超限报警 | 断点续传

简单易操作的人性化设置后台,无需任何操作经验直接上手运行,1路水浸监测、路开关量输入、2路继电器输出、1路直流电压监测、1路交流电压监测

应用行业:智慧城市 应用类型:机房 通道数量:未定 联网方式:2G/4G/RS485/网口+WIFI 云平台接入:聚英云 二次开发:支持

一、产品说明

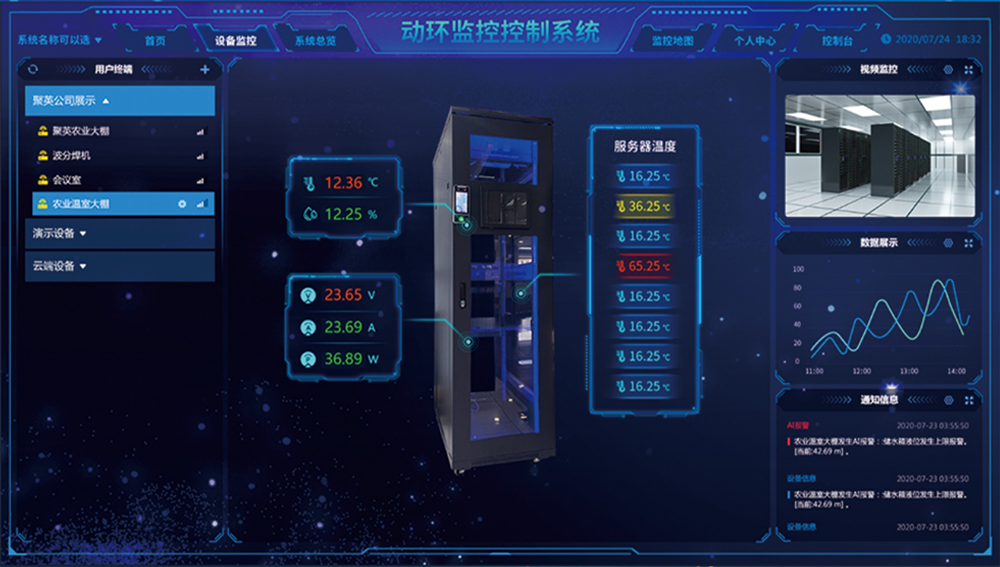

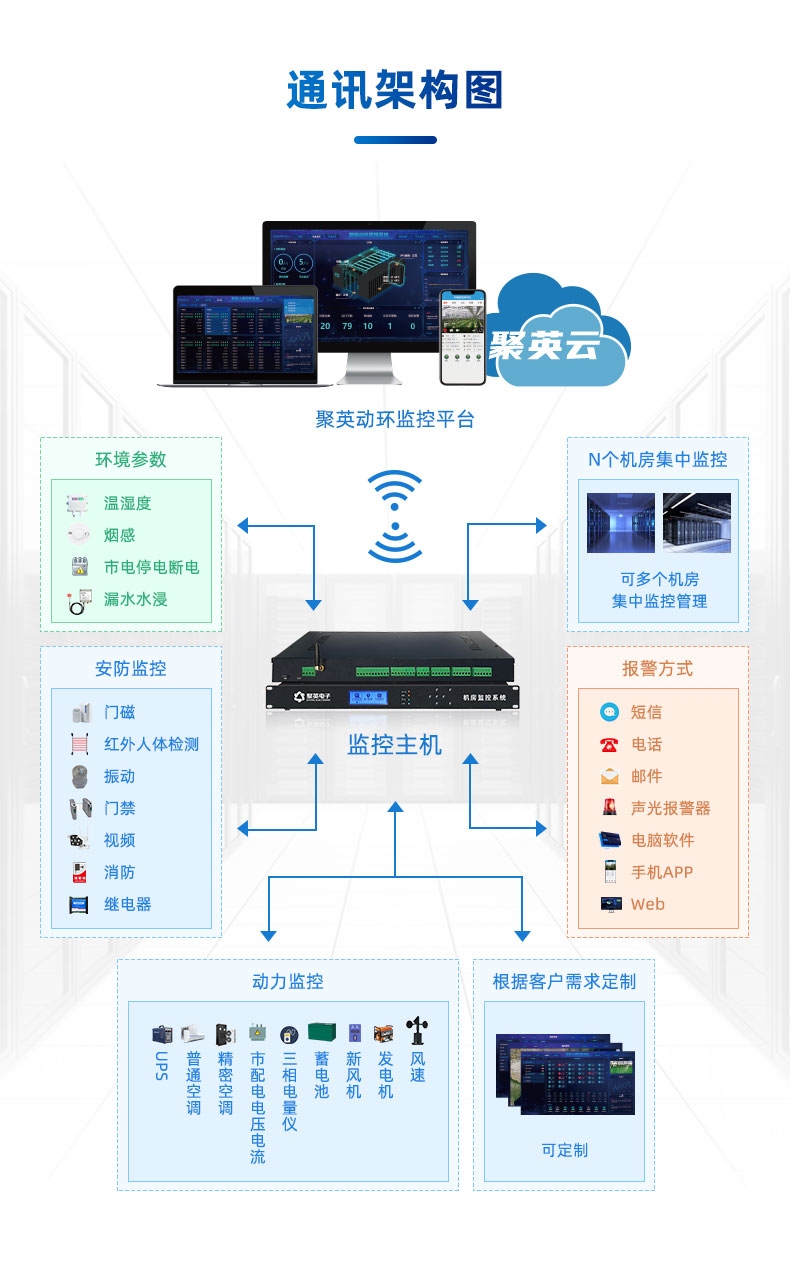

机房环境监控系统通过连接Internet广域网来进行通讯,使用我司配套的云平台软件可实现远程控制设备功能,每个设备具有唯一ID号方便用户进行二次开发使用。

二、产品特点

继电器输出触点隔离;

通讯接口支持无线WIFI+RJ45以太网口;

设备默认IP为192.168.10.1;

设备默认WIFI名称为JY_**(**代表随机数字字母组合);

通信波特率:2400,4800,9600,19200,38400;

通信协议:支持标准modbus RTU/TCP协议;

支持用户二次开发。

三、产品功能

支持红外双频检测

支持机房烟雾检测

支持机房环境温湿度检测

支持土壤温湿度检测

支持机房漏水水位检测

支持SF6检测

支持机房风机控制

支持机房灯光控制

支持消防设施控制

支持除湿机控制

支持水位控制

支持门禁控制

支持本地按钮控制

支持本地触摸控制

支持本地状态显示

支持本地策略配置

支持本地参数调整

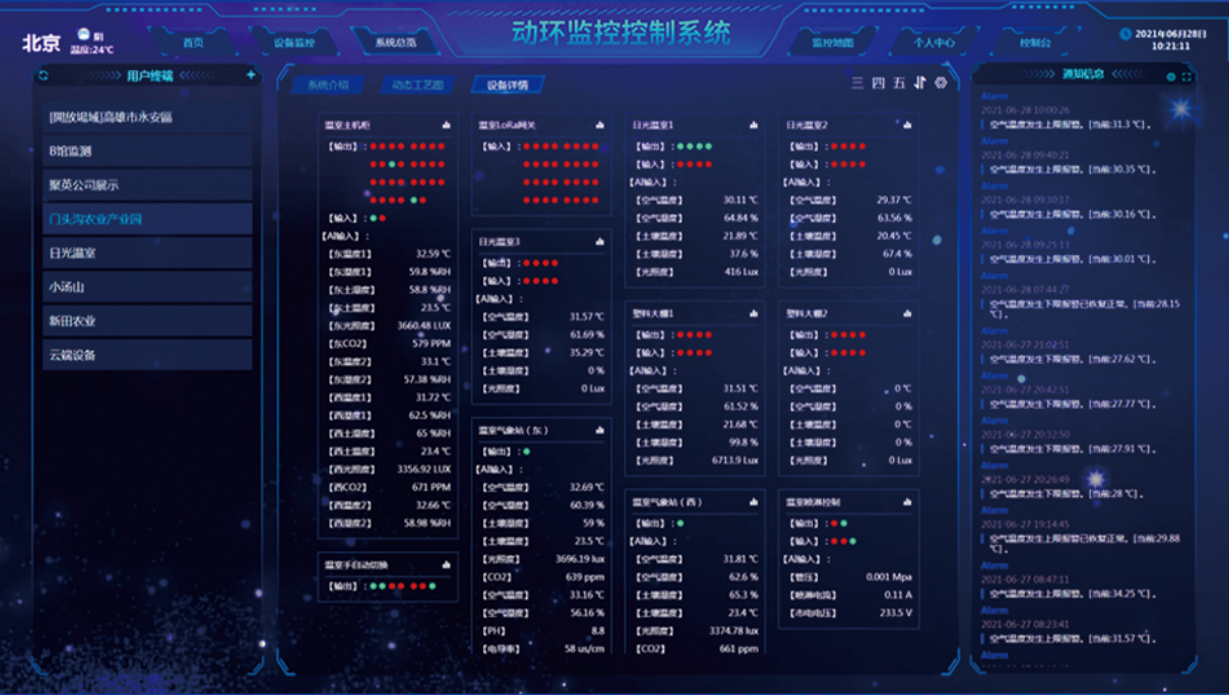

支持远程遥控遥测

预留6路4-20mA传感器

预留2路开关量传感器监测。

可实现远距离操控;

支持局域网和外网控制使用;

支持UDP/TCP工作模式;

支持Client 、Server模式;

支持透传、力控、组态王、Modbus tcp连接;

具有闪开、闪断【点动】功能,可以自定义设置点动时间。

四、版本说明

版本

定时功能

联动模式

模拟量阈值

场景

普通版





智能自控版

①、普通版:

设备默认输入和输出之间为互相独立,没有关系。

②、智能自控版:

定时控制----年月日时分秒自定义设置时间控制,可循环;

输出互锁----自定义输出通道与输出通道之间的互锁关系;

开关量联动----手动开关或开关量触发设备与控制输出联动;

模拟量自动控制----自定义模拟量上下限阈值,触发后自动控制;

场景控制-----自定义完整的逻辑控制触发条件;

70组规则设定----多达70组规则条件设定,满足各种逻辑要求。

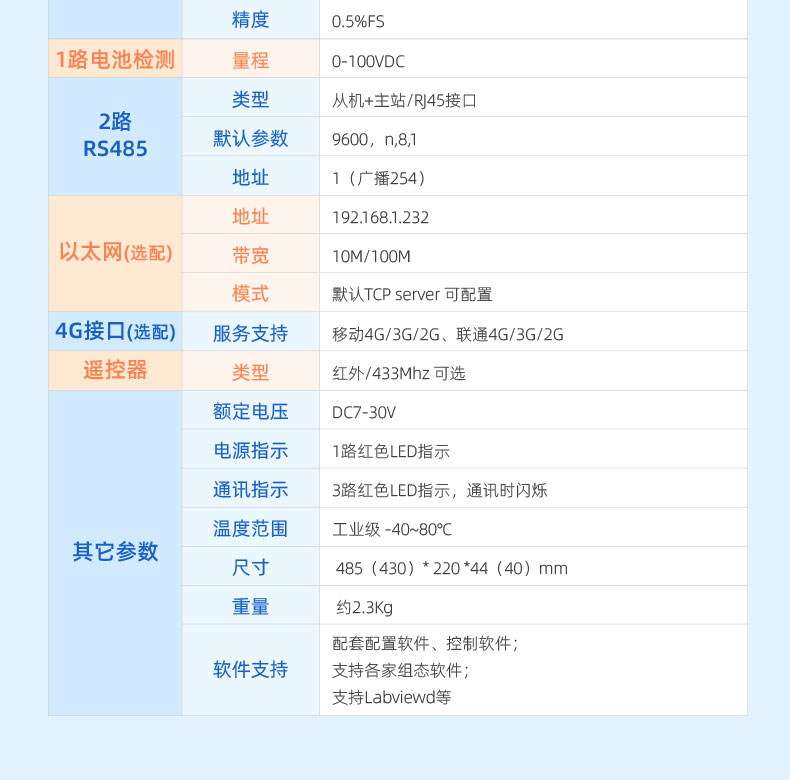

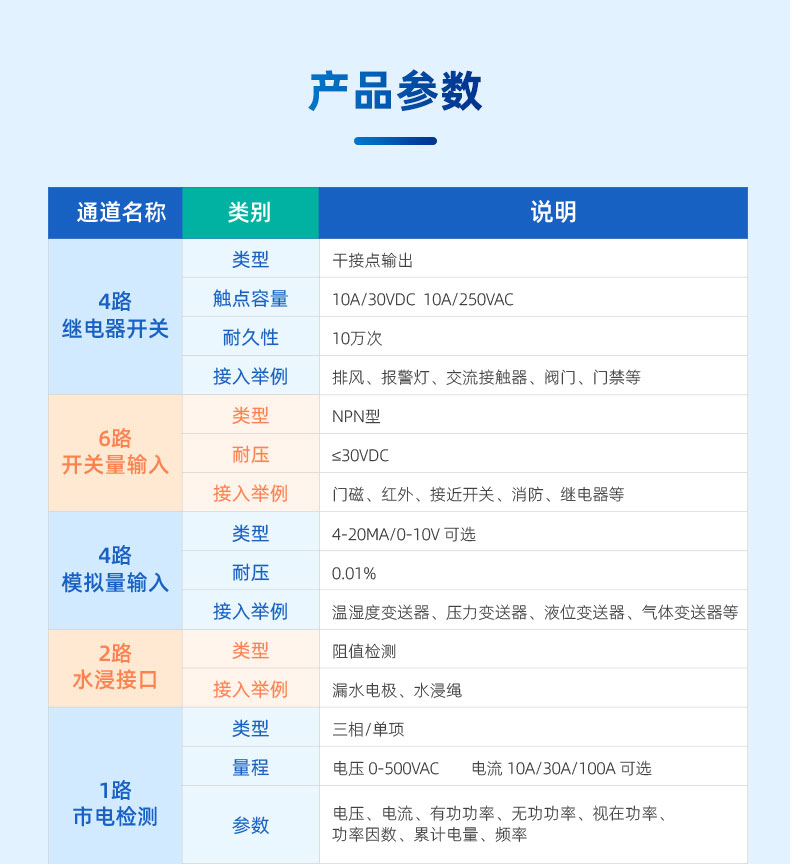

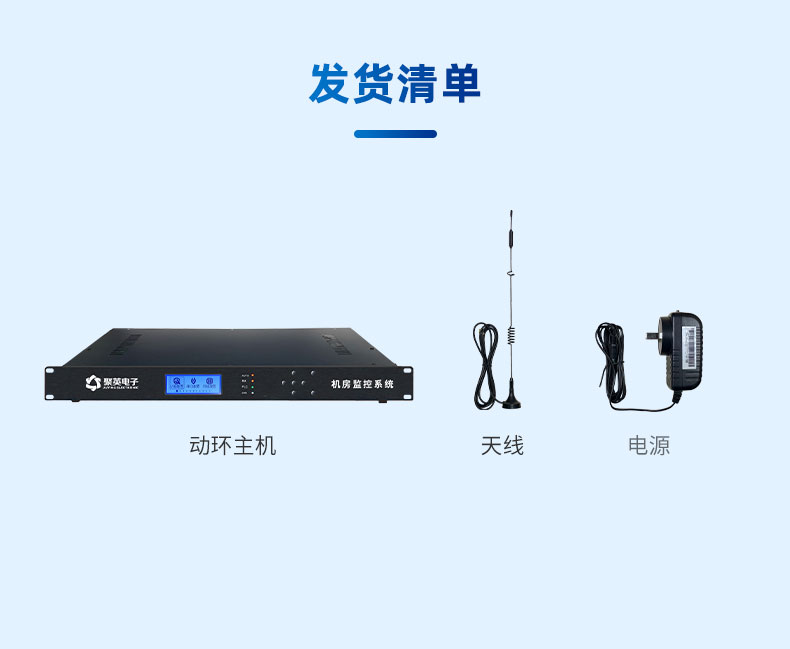

五、主要参数

参数

说明

触点容量

10A/30VDC  10A/250VAC

耐久性

10万次

通讯接口

WIFI+RJ45以太网口

默认WIFI名称

JY_**(**代表随机数字字母组合)

默认IP

192.168.10.1

额定电压

DC 7-40V

电源指示

1路红色LED指示(不通信时常亮,通信时闪烁

输出指示

16路红色LED指示

温度范围

工业级,-40℃~85℃

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400

软件支持

配套配置软件、app控制软件,平台软件;
支持各家组态软件;
支持Labviewd等

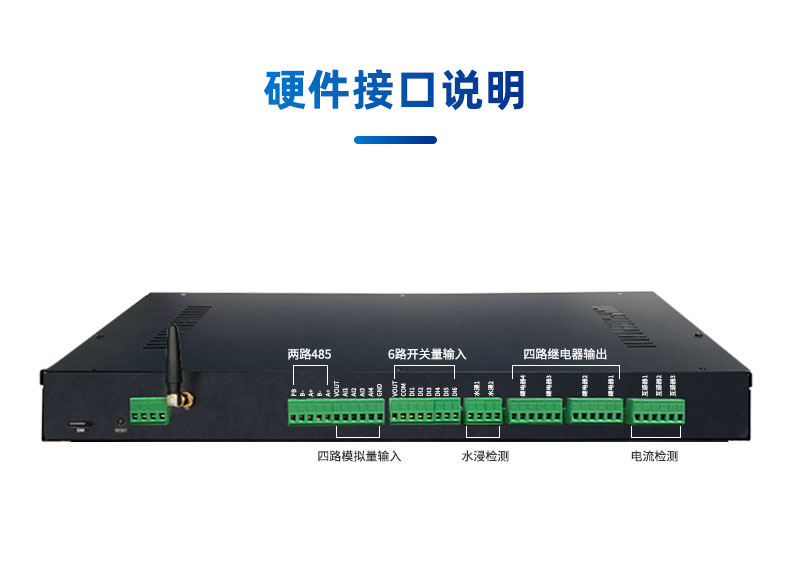

六、接口说明


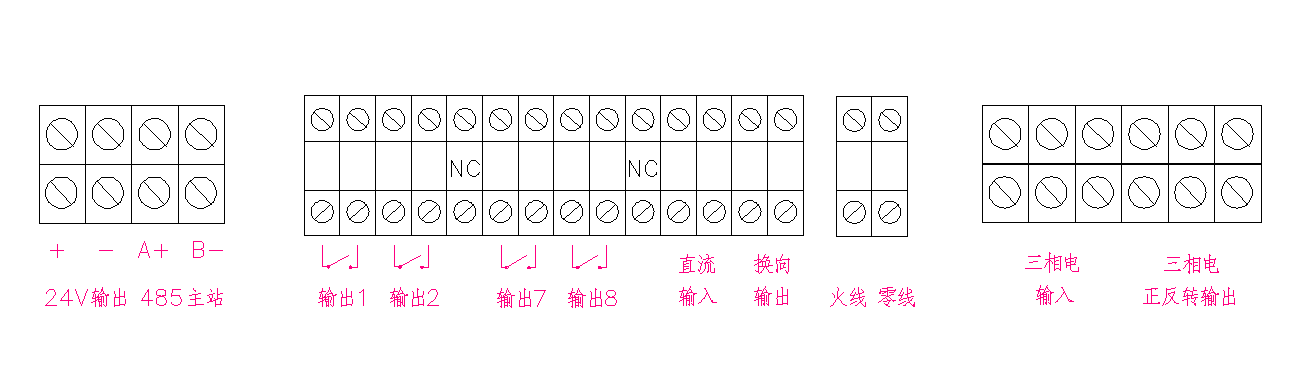

七、快速使用说明

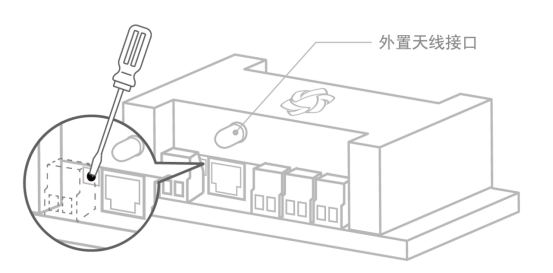

1、设备供电;

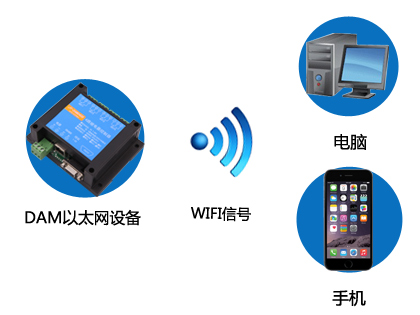

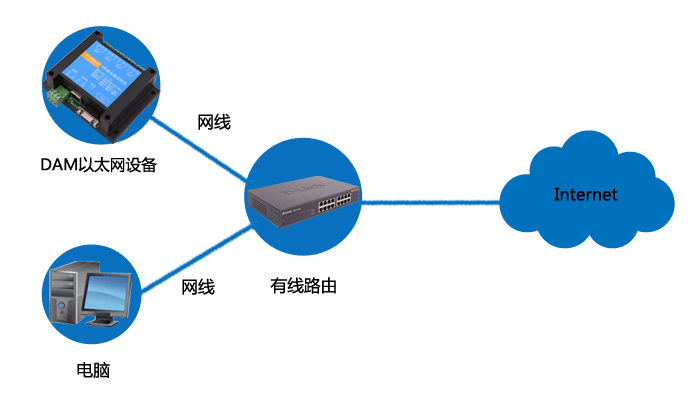

2、选择使用网口通讯或者WIFI通讯:

 网口:


 WIFI:


电脑/手机连接默认WIFI信号JY_***;

3、配置设备参数连接聚英云服务器:

 网口:使用【以太网配置软件】进行配置;

 WIFI:打开192.168.10.1网页进行配置。

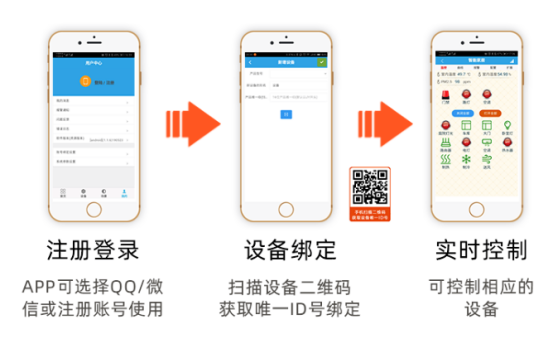

4、打开软件注册个人账号添加设备。


八、通讯说明

1、默认IP

网口:

网口

IP地址

网络模式

端口号

设备地址

192.168.1.232

TCP Server

10000

1

WIFI:

WIFI

WIFI信号名称

IP地址

登录账号/密码

网络模式

端口号

设备地址

JY_***

192.168.10.1

admin

TCP Server

10000

1

2、复位键


模式

动作

说明

WIFI

长按按键6

释放按键后,进入默认静态IP模式。

长按按键12

释放按键后,进入默认DHCP模式

网口

长按按键6

释放按键后,进入默认DHCP模式。

长按按键12

释放按键后,进入默认静态IP模式

九、硬件说明

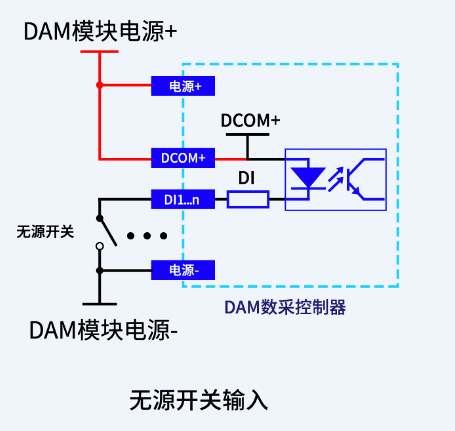

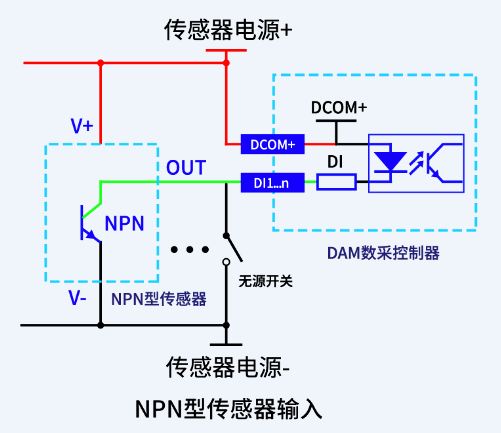

1、无源输入接线示意图


2、有源输入接线示意图

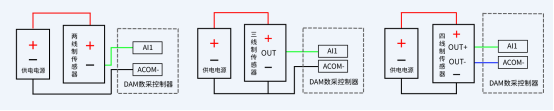

3、模拟量接线示意图

下图中采集卡中的AD接口指AI_1-AI_12,GND指COM-。

设备采集到的AI数据与实际输入值之间的关系:

实际值=返回值*0.001

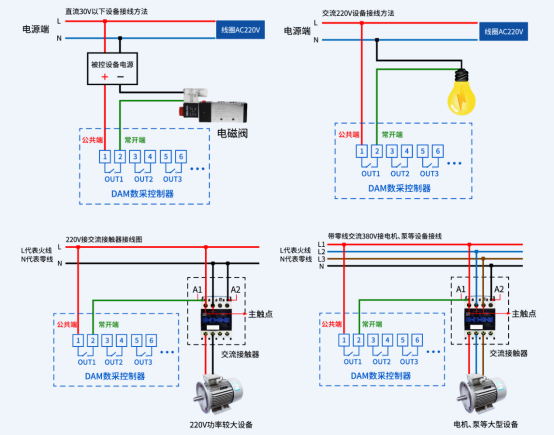

4、继电器控制输出


十、设备参数及工作模式配置

1、网络配置

具体配置说明手册下载地址如下:

http://www.juyingele.com.cn/software/clp/  聚英云平台WIFI网口版使用说明.doc

十一、设备唯一ID号

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一ID号,如下所示:


十二、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议说明书下载链接地址:

http://www.juyingele.com.cn/software/software/Modbus%20  POLL软件及使用教程.rar

2、Modbus寄存器说明

本控制卡主要为线圈寄存器,主要支持以下指令码:1、5、15

指令码

含义

1

读线圈寄存器

5

写单个线圈

15

写多个线圈寄存器

线圈寄存器地址表:

寄存器名称


寄存器地址

说明

线圈控制

线圈1

写线圈

1号指令码

0x0001

第一路继电器输出

线圈2

00002

第二路继电器输出

线圈3

00003

第三路继电器输出

线圈4

00004

第四路继电器输出

线圈5

00005

路继电器输出

线圈6

00006

路继电器输出

线圈7

00007

路继电器输出

线圈8

00008

路继电器输出

离散量输入

输入1

开关量

2号指令

20001

第一路输入

输入2

20002

第二路输入

输入3

20003

第三路输入

输入4

20004

第四路输入

输入5

20005

路输入

输入6

20006

路输入

输入7

20007

路输入

输入8

20008

路输入

模拟量输入

输入1

模拟量输入

4号指令

40001

第一路输入

输入2

40002

第二路输入

输入3

40003

第三路输入

输入4

40004

第四路输入

输入5

40005

路输入

输入6

40006

路输入

输入7

40007

路输入

输入8

40008

路输入

配置参数

RS232波特率

保持寄存器

31000

见下表波特率数值对应表,默认为0,支持0-10该寄存器同时决定RS232RS485的通信波特率

RS485波特率

31001

设备地址

31002

默认地址1,可设置地址范围1-254

波特率数值对应表

数值

波特率

0

38400

1

2400

2

4800

3

9600

4

19200

5

38400

6

115200

7

57600

8

56000

9

14400

10

1200

注意:使用第三方上位机,比如组态王、MCGS、PLC等软件时,PLC寄存器地址会偏移1。

3、相关指令

情景

RTU格式(16进制发送)

查询十六路状态

FE 01 00 00 00 10 29 C9

查询指令返回信息

FE 01 01 00 61 9C

控制第一路开

FE 05 00 00 FF 00 98 35

控制返回信息

:FE 05 00 00 FF 00 98 35

控制第一路关

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路开

FE 05 00 01 FF 00 C9 F5

控制第二路关

FE 05 00 01 00 00 88 05

控制第三路开

FE 05 00 02 FF 00 39 F5

控制第三路关

FE 05 00 02 00 00 78 05

控制第四路开

FE 05 00 03 FF 00 68 35

控制第四路关

FE 05 00 03 00 00 29 C5

控制第五路开

FE 05 00 04 FF 00 D9 F4

控制第五路关

FE 05 00 04 00 00 98 04

控制第六路开

FE 05 00 05 FF 00 88 34

控制第六路关

FE 05 00 05 00 00 C9 C4

控制第七路开

FE 05 00 06 FF 00 78 34

控制第七路关

FE 05 00 06 00 00 39 C4

控制第八路开

FE 05 00 07 FF 00 29 F4

控制第八路关

FE 05 00 07 00 00 68 04

查询16路光耦状态

FE 02 00 00 00 10 6D C9

查询返回信息

FE 02 02 00 00 AD AC

4、指令详解

4.1、继电器输出

查询8路继电器

FE 01 00 00 00 08 29 C3

字段

含义

备注

FE

设备地址

这里为广播地址

01

01指令

查询继电器状态指令

00 00

起始地址

要查询的第一个继电器寄存器地址

00 08

查询数量

要查询的继电器数量

29 C3

CRC16

6字节数据的CRC16校验和

继电器卡返回信息:

FE 01 01 00 61 9C

字段

含义

备注

FE

设备地址


01

01指令

返回指令:如果查询错误,返回0x81

01

字节数

返回状态信息的所有字节数。1+(n-1)/8



00

查询的状态

返回的继电器状态。

Bit0:第一个继电器状态

Bit1:第二个继电器状态

。。。。。。。

Bit7:第八个继电器状态

61 9C

CRC16

6字节数据的CRC16校验和

4.2、光耦输入

查询光耦

发送码:FE 02 00 00 00 08 6D C3

字段

含义

备注

FE

设备地址


02

02指令

查询离散量输入(光耦输入)状态指令

00 00

起始地址

要查询的第一个光耦的寄存器地址

00 0C

查询数量

要查询的光耦状态数量

6D C3

CRC16


光耦返回信息:

返回码:FE 02 02 00 01 6C 6C

字段

含义

备注

FE

设备地址


02

02指令

返回指令:如果查询错误,返回0x82

02

字节数

返回状态信息的所有字节数。1+(n-1)/8

00

01



查询的状态

返回的继电器状态。

Bit0:第一个光耦输入状态

Bit1:第二个光耦输入状态

。。。。。。。

Bit12:第二十四个光耦输入状态

6C 6C

CRC16


4.3、闪开闪闭指令

闪开闪闭指令解析

闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含义

备注

FE

设备地址


10

10指令

查询输入寄存器指令

00 03

继电器地址

要控制的器地址

00 02

控制命令数量

要对继电的命令个数

04

字节数

控制信息命令的的所有字节数。1+(n-1)/8

00 0400 02

指令

00 04为闪开指令 00 02为闪闭命令

00 0A

间断时间

00 0A为十六进制换为十进制则为10间隔时间为(0.1*10

00 D8

CRC16

校验方式

返回码:FE 10 00 03 00 02 A5 C7

字段

含义

备注

FE

设备地址


10

10指令

返回指令:如果查询错误,返回0x82

00 03

设备地址

查询设备的地址

00 02

接收命令数

设备接受的命令个数

A5 C7

CRC16

校验位

4.4、全开全关指令

全开全关指令解析

全开发送码:FE 0F 00 00 00 08 02 FF F1 21

全断发送码:FE 0F 00 00 00 08 02 00 B1 61

字段

含义

备注

FE

设备地址


0F

0F指令

返回指令:如果查询错误,返回0x82

00 00

起始地址


00 10

控制数量

控制的继电器数量

02

字节数

发送命令字节数

FF  (00

全开全关命令

FF FF全开命令 00 00全关命令

F1 21(或B1 61

CRC16

校验位

全断全开返回码:FE 0F 00 00 00 08 40 08

字段

含义

备注

FE

设备地址


0F

0F指令

返回指令:如果查询错误,返回0x82

00 00

起始地址


00 08

数量

返回信息的继电器数量

40 02

CRC16

校验位

4.5、模拟量查询

查询模拟量AD字

获取到的模拟量数据与实际输入值之间的关系为:实际值=返回值*0.001

发送码:FE 04 00 00 00 08 E5 C3

字段

含义

备注

FE

设备地址


04

04指令

查询输入寄存器指令

00 00

起始地址

要查询的模拟量寄存器地址

00 08

查询数量

要查询的模拟量数量

E5 C3

CRC16


模拟返回信息:

返回码:FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C

字段

含义

备注

FE

设备地址


04

04指令

返回指令:如果查询错误,返回0x82

10

字节数

返回状态信息的所有字节数。1+(n-1)/8

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

查询的AD

TH模拟量高字节,TL 模拟量低字节

每通道2个字节,顺序读取

71 2C

CRC16

校验位
